消費電子產品已經遍布在我們?nèi)粘Ｉ詈凸ぷ鞯姆椒矫婷妫覀兂Ｓ玫脑O(shè)備越來越多：智能手機、平板電腦、智能穿戴設備等等，充電接口多種多樣，對消費者來說非常不便。

為了利好消費者，歐盟和中國工信部都開始要求市場將所有消費電子產品接口統一為Type-C口。但蘋果發展較早，基本采用自研技術，一直采用Lighting接口。對于蘋果用戶來說，能將Lighting接口和Type-C接口二合一的充電線，能直接減少數據線的使用數量，大大方便了日常電子產品的充電管理。同時也可以充分利用快充頭，緩解充電時排插滿員的盛況。

一拖二快充線

一款好用的快充線一定要具備高效率、適配性好、安全可靠三大特性，而這些特性都與其選擇的芯片有很大關系。瑞明微XC1203一拖二快充線選用了拓爾微同步降壓轉換器，型號是TMI2283QE，其效率高達94%、寬電壓輸入（4.5V~30V）、集成多種保護功能，正好能滿足以上快充線所需的三大特性，可適配多種PD充電頭且輸出帶載能力強。

這款快充線為USB-C輸入，支持最大功率100W傳輸，具備USB-C輸出+Lightning，能滿足筆記本電腦和蘋果手機同時充電的需求，最大化利用輸出功率，縮短充電時間。另外通過線纜內置的控制芯片，實現73+27W的功率分配控制，支持65/40/22.5W功率的充電器應用，可連接電腦進行數據傳輸。

拆解瑞明微XC1203一拖二快充線

瑞明微一拖二快充線背面焊接一顆控制芯片，LED指示燈，切換開關和兩顆VBUS開關管。

如下圖便是瑞明微一拖二快充線內置的同步降壓轉換器，來自拓爾微，型號TMI2283QE。

TMI2283QE內置開關管，支持4.5V至30V輸入電壓，內置軟啟動功能，支持PFM模式，可實現100%占空比，具備輸入過壓保護，過熱關斷等保護功能。

散熱能力強：在5V時輸出電流可達3.5A，工作頻率可調，5V/3A輸出時，TMI2283QE效率高達94%，可有效降低損耗，優化散熱。

小體積：封裝形式為SOP8，同時內置P-MOS+N-MOS路徑驅動，節省外圍器件，降低成本；

適用場景：車充，適配器，移動電源等應用。

產品特點：

輸入電壓范圍：4.5V至30V；

5V時輸出電流可達3.5A；

高效率：高達 94% （@5V/3A）；

工作模式：PFM 模式；

工作頻率可調：120kHz至380kHz；

輸入過壓保護；

軟啟動功能；

熱關斷保護；

可實現100%占空比；

封裝：SOP8；

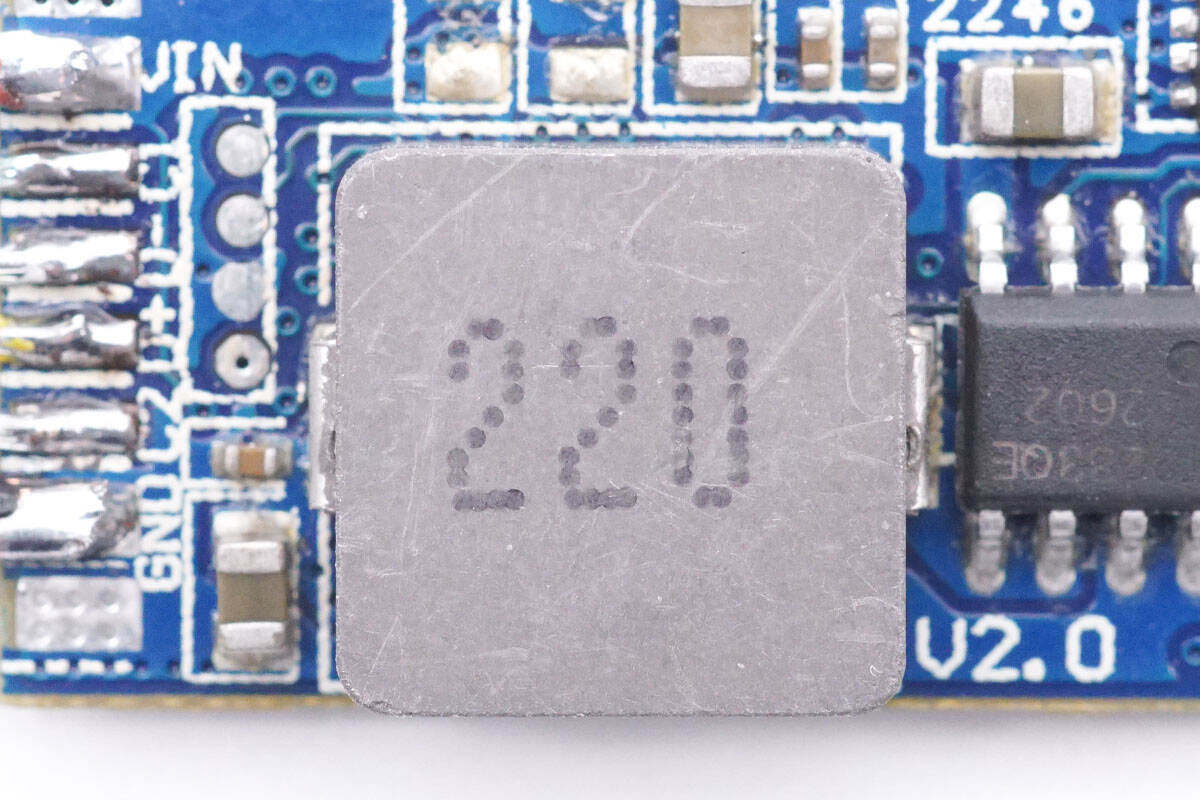

如下圖，22μH合金電感配合TMI2283QE進行降壓。

主控芯片是一款8位CMOS MCU，具有32 KB的閃存，內置UFC接口塊，用于數據線功率分配控制。

下圖為主控芯片供電的降壓芯片，絲印CAAA；

以下是絲印S7B的模擬開關。

下圖為絲印2227的模擬開關；

以下是用于USB-C接口輸出的VBUS開關管，絲印15P03。

如下圖是兩顆絲印30P7A的VBUS開關管，用于Lightning接口降壓輸出和直通輸出切換。

拆解總結

瑞明微這款一拖二快充線采用小板設計，小板焊接USB-C輸入及對應的輸出導線，可實現多口充電器和兩條充電線的功能，滿足兩臺設備的同時快充需求。

拓爾微TMI2283QE降壓轉換器，用于Lightning接口降壓輸出，內置輸入過壓保護，過熱關斷保護為端口提供高安全性。

除以上產品，拓爾微電子目前已有多款電源管理芯片、單C和A+C等多款快充協議芯片，已形成全套解決方案，可為客戶提供一站式優質服務。拓爾微堅持以客戶需求為導向，提供全套解決方案及專業的技術支持服務，可根據客戶的要求，提供定制化、系列化的解決方案。
