本應用筆記介紹了一個可免費下載的PC程序，用于評估MAX7300和MAX7301 GPIO（端口擴展器）。

MAX7300和MAX7301為通用28端口、通用輸入/輸出（GPIO）處理器外設。通過高速 SPI 進行控制?（MAX7301） 或 I2C （MAX7300） 串行接口。本應用筆記描述了一個實用程序，允許MAX7301或MAX7300驅動器由PC控制。該實用程序可以作為獨立使用，以幫助工程師熟悉驅動程序的寄存器和功能。此外，它還可用于在設備軟件完成之前直接控制MAX7301或MAX7300寄存器來“驗證”應用板原型。

要求

運行 Windows 95、98、98SE、ME、NT、2000 或 XP 的電腦，其并行打印機端口配置為 LPT1 或 LPT2。

描述

該實用程序是一個名為MAX5的Visual Basic 7300程序.EXE它需要標準的Visual Basic運行時庫MSVBVM50.DLL才能運行。該程序使用 DriverLINX?免費軟件并行端口驅動程序 DLPortIO.DLL它提供 Win32 DLL 硬件 I/O 功能，這些功能在 Visual Basic 中不可用。Windows NT 和 2000 用戶還需要 DLPortIO.SYS 內核模式驅動程序。這兩個驅動程序都是科學軟件工具公司的版權。DriverLINX 是 Scientific Software Tools， Inc. 的注冊商標。

安裝

要安裝到Windows 95、98、98SE、ME平臺，請下載MAX7300-01.EXE文件（812kB）。這是一個 WinZIP 自解壓存檔，包含自述.txt、自述.txt、MAX7301.EXE、DLPortIO.DLL 和 MSVBVM50.DLL。默認下載目錄為 C：MAX7300。如果已在計算機上注冊庫，則可能會刪除 MSVBVM50.DLL。

要安裝到Windows NT、2000或XP平臺，請下載MAX7300-NT.EXE文件（2.3MB）。這是一個 WinZIP 自解壓存檔，包含自述.txt、自述.txt、MAX7300.EXE、PORT95NT.EXE 和 MSVBVM50.DLL。默認下載目錄為 C：MAX7300。PORT95NT.EXE 是 DriverLINX 驅動程序的安裝程序，用于安裝和注冊 DLPortIO.DLL 庫和 DLPortIO.SYS 驅動程序。端口95NT.EXE可以在安裝后刪除。Windows 95，98，98SE，ME用戶也可以根據需要使用此安裝程序。

將MAX7300或MAX7301連接至并行端口

此實用程序使用 3 條并行端口打印機輸出線中的 8 條來模擬 SPI 串行接動，另外 2 條輸出線來模擬 I2C 串行接動。并行端口控制輸入線用于回讀SPI數據，I2C 數據和中斷狀態。多個（最多16個，菊花鏈）MAX7301和/或多個（最多16個，配置不同的I）2C 地址）MAX7300可以同時工作。可以從軟件中選擇 LPT1 或 LPT2 端口。端口可以是標準、ECP 或 EPP 類型。端口連接如圖 1 所示。

圖1.MAX7300和MAX7301連接到并行端口。

該程序在啟動時顯示3個窗口。這些是主控件、I/O 控件和端口控制窗口。啟動時的寄存器設置反映了MAX7300和MAX7301的寄存器上電條件。

主控件如下面的圖 2 所示。“驅動器類型”單選按鈕選擇軟件是傳輸?shù)組AX7301（使用SPI連接）還是MAX7300（使用I）。2C 連接）。

圖2.啟動時顯示程序。

在SPI模式下，軟件控制多達16個MAX7301驅動器。假定驅動器是級聯的（即，第一個MAX7301的DOUT引腳連接到第二個MAX7301的DIN引腳，其DOUT引腳連接到第三個MAX7301的DIN引腳，依此類推）。MAX7301器件的總數由“驅動器數量”滑塊設置。當此值設置為 1 以上時，“啟用全局驅動程序?qū)懭搿焙汀皢⒂米詣釉隽俊睆?fù)選框可用。當“啟用全局驅動器寫入”清除時，當選擇寫入命令時，只有“當前驅動器”滑塊選擇的MAX7301驅動器被寫入 - 其他驅動器接收無操作指令。當選中“啟用全局驅動器寫入”時，所有MAX7301驅動器都使用相同的數據寫入。選中“啟用自動增量”時，當前驅動程序編號會在每次寫入操作后自動遞增。這允許用戶快速發送一系列MAX7301驅動器的相同數據。

SPI接口與并行端口的連接可以使用“測試流”工具進行測試，該工具可在“端口連接和幫助...”下找到。當程序運行時。“測試流”功能將無操作指令連續發送到MAX7301（由“驅動器數量”滑塊設置），允許在不影響寄存器內容的情況下驗證接口連接。

在我2C模式，軟件控制多達16個MAX7300驅動器。假定第一個驅動程序的地址設置為 1000000x，最后一個設備的后續設備的地址增加到 1001111x。例如，要訪問地址為7300x的單個MAX1001111驅動器，只需將“驅動器數量”滑塊設置為16，然后將“當前驅動器”滑塊設置為16，地址為1001111x。I 中的主要形式2C 模式如圖 3 所示。

圖3.我2C 程序顯示。

到并行端口的I2C接口連接可以使用“測試流”功能進行測試，該功能可以在“端口連接和幫助…”下找到當程序正在運行時。“測試流”功能將無操作指令連續傳輸?shù)剿蠱AX7300（由“驅動程序數量”滑塊設置），從而在不影響寄存器內容的情況下驗證接口連接。

“快速串行接口”復選框設置 SPI 和 I 的串行接口速度2C 接口類型。選中后，串行接口以取決于機器的全速運行，最高可達 1 Mb/秒;如果未選中，速度限制為最大 500 位/秒。通過很長的電纜連接時，速度慢可能很有用。

該程序通常僅在按下“寫入”或“讀取”按鈕時與目標驅動程序（或多個驅動程序）通信。然而，程序試圖監視假定連接到并行端口引腳13的中斷輸出引腳。這將顯示在主窗口中，并將狀態顯示為高或低。

選中“自動更新控制”按鈕后，程序會持續輪詢所有 28 個端口輸入寄存器和中斷寄存器位。讀取速率取決于“快速串行接口”復選框的設置，并且是每秒多次（快速）或每隔許多秒（慢速）。注意：慢模式很慢！“讀取驅動程序x”滑塊允許用戶將自動讀取的設備設置為通過“當前驅動程序”控件訪問的驅動程序。

主窗口是退出程序的路由。退出按鈕或按主窗口上的 Esc 鍵將關閉所有 3 個窗口。在其他 2 個窗口之一中按 Esc 鍵會將用戶帶到主窗口;因此，按兩次 Esc 鍵將快速關閉程序。在關閉之前，程序?qū)⑵骷渲玫淖詈笤O(shè)置存儲在名為MAX7300.ini的文件中，該文件位于執行程序的同一目錄中。沒有任何東西寫入Windows注冊表。設置包括 3 個窗口的位置和主窗口上的界面設置。如果MAX7300.ini不存在，則創建它;否則將被覆蓋。要恢復程序默認設置，或者如果MAX7300.ini損壞，只需刪除MAX7300.ini文件即可。

圖 4 和圖 5 顯示了其他兩個窗口的快照。

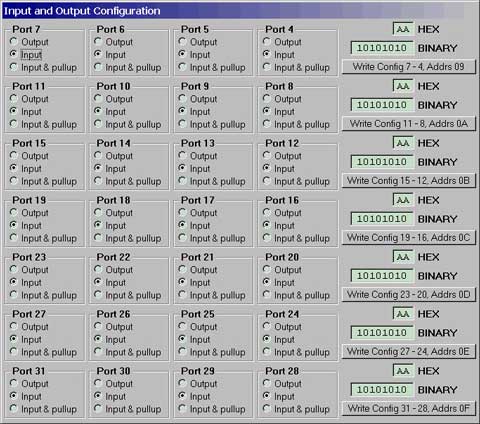

圖4.I/O 配置窗口。

圖5.端口寄存器窗口。
