程控電源被廣泛用于測試和測量各種電子產品，并且也正在擴展到其他行業。可編程電源用于傳統電鍍行業，可大大提高電鍍產品的質量和自動化程度。減少開支。另外，由于可編程電源的高效率，可以大大降低許多傳統行業的能耗。

接下來，我們將介紹線性可編程電源的工作原理。

電源的基本設計模型包括整流器和負載設備以及串聯連接的控制組件。

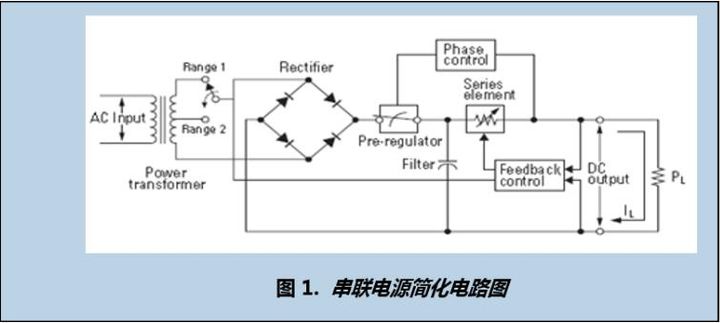

圖1是串聯整流電源的簡化電路圖。它包含一個用于相位控制的預調節器(作為斷路器)和一個可變阻抗的串聯元件。相控預調節器通過在串聯元件上保持穩定的低壓降，將功耗降至最低。反饋控制電路連續監視電源的輸出，并調整串聯阻抗以穩定連續的輸出電壓。

如圖1所示，電源中的串聯可變電阻器件實際上由一個或多個以線性模式工作的功率晶體管組成，因此使用這種類型的整流器的電源通常稱為線性電源。線性電源具有許多優點。它具有高穩定性和低噪聲，是研發工作臺上最簡單，最有效的電源解決方案。

圖1所示的電源是一種雙量程電源，當電流較低時，該電源可以具有較高的電壓;當電壓較低時，該電源可以具有較高的電流。對于常規的單量程電源，僅當電壓和電流輸出均達到最大值時，輸出功率才達到最大值。具有兩個部分的線性電源可以在兩個部分具有最大的電壓和電流輸出的情況下提供最大的輸出功率。使用雙量程電源時，主變壓器的次級電纜中間有一個抽頭，靠近端子插頭。可以直接在這兩個輸出之間切換預調節器前面的開關，并且已經確定了后端輸出。高電壓，低電流模式或低電流-高電壓模式。該技術在降低串行設備的功耗方面非常有效。

在性能方面，線性電源具有出色的電源和負載特性，并且可以對電網和負載的變化做出快速反應。因此，電源調節率，負載調節率和過渡恢復時間要優于大多數開關電源。線性電源具有許多其他優點，例如：極低的紋波和噪聲，對環境溫度變化的承受能力以及高可靠性。

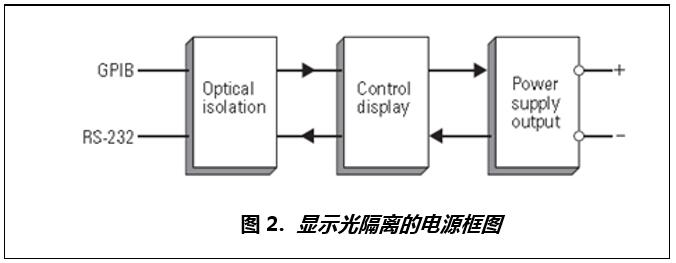

在可編程線性電源中，數字控制電路控制DAC的輸出控制電平，以直接控制電源的編程電壓值。電源的輸出將同時向控制電路發送電壓，以指示其具有所需的輸出電壓。控制電路從輸出端子接收到電壓信息后，它將信息發送到顯示器。以類似的方式，控制電路還通過PC接口(例如GPIB，RS-232，USB或LAN)將電源單元的輸入和輸出狀態通知其他設備。這些PC接口直接接地，并且在控制電路和電源之間使用了光隔離。

線性直流電源設計非常復雜，性能也非常好。但是，主要問題是效率相對較低。在全輸出功率下，效率通常不會達到60%。如果輸出電壓設置較低，效率將進一步降低。隨著功率的增加，體積和重量也成比例地增加。因此，在高性能電源中更經常使用開關模式電源。
