磐石測控：綜合力測試儀作用體現在哪里？相信不少人是有疑問的，今天深圳市磐石測控儀器有限公司就跟大家解答一下！

磐石測控綜合力測試儀，可實現多種產品的力學性能測試，同一臺機器，搭配不同量程的傳感器及治具，即可實現以往多臺機器才能實現的測試功能。

磐石測控：綜合力測試儀作用體現在哪里如下：

在筆記本及PAD的測試項目中，綜合力測試儀PS-6000S，PS-9305S可測試項目包括：

一、Button（按鈕）Switch（開關）Click button（點擊按鈕）的壽命測試，彈力曲線測試；

二、USB Port 1394 HDMI的插拔力測試，插拔保持測試，插拔壽命測試；

三、SIM card socket SIM卡座Card Reader的進出測試，彈力測試；

四、觸摸板One piece TP的功能測試，壓電陶瓷觸摸板的振動測試；

五、Door Life Test后蓋壽命測試，筆記本結構薄弱位置可靠性測試；

六、Internal connector內部連接器Internal socket內部插座插拔可靠性測試；

七、LCD static Pressure Test LCD靜態壓力測試；

八、LCD Dynamic Pressure Test LCD動態壓力測試；

典型的壓力測試過程包含：

Cover all main commodities；Test sample: At least 2 units。

覆蓋所有主要商品，試驗樣品至少2臺。

一、Palmrest stress test：20Kg，30mm/80hardness，10s，5times，cover whole palmrest area。

托座壓力測試：壓力20kg，測試頭30mm/80硬度，10s，5次，覆蓋整個托座。

二、Finger simulation stress test：5Kg，10mm/80hardness，10s，5times。

手指模擬壓力測試：5kg，10mm/80硬度，10s，5次。

KB cover points：near all buttons。

KB覆蓋點：附近所有的按鈕。

KB 9 points(above connector，cable，antenna HDD spindle location and so on)Power button，touch pad button。

KB 9點（以上連接器、電纜、天線硬盤主軸位置等），電源按鈕，觸摸板按鈕。

三、Bottom side stress test：底部壓力測試：

10Kg，20mm/80hardness，10s，5times，On HDD door，Ram door。

10kg，20mm／80硬度，10s，5次門，硬盤，內存的蓋部。

6Kg，20mm，10s，5times，On ODD door。

6kg，20mm，10s，5次，在光驅口。

四、Press the center of all inlet/outlet in the product while Fan working

在風扇工作時，按產品的所有入口/出口中心。

diameter:10mm stress：6 kg Hold time：2 minutes。

直徑：10mm，壓力：6kg，保持時間：2分鐘。

五、Short circuit stress test(reference)

20kgf for 10S on the Bottom cover using a 25mm dia，80degree rubber pad when system idle connecting external monitor。

當系統空閑并連接外部顯示器時，使用直徑25mm硬度80的橡膠墊壓住底部10s/20kgf。

圖1：典型的測試標準要求。

使用磐石測控的綜合力測試儀，設備參數指標如下：

一、按鍵按壓測試速度：1-2500mm/min；

二、力量重復測量精度：<±0.1gf(靜態量測)；

三、力量采集頻率：100-10kHz；

四、鍵程重復測量精度：0.005mm 重復定位精度: 0.01mm，分辨率0.002mm；

五、主軸XY移動速度：1-200mm/s；

六、Z移動速度：0.01-200mm/s,重復定位精度0.003mm，分辨率0.001mm；

七、pogo測試速度1-2500mm/min，20kgf加載保持力力量重復性1gf。

典型測試曲線參考：

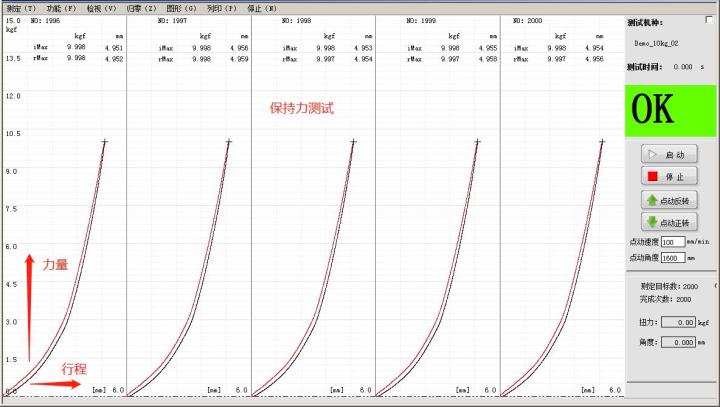

圖2保持力測試

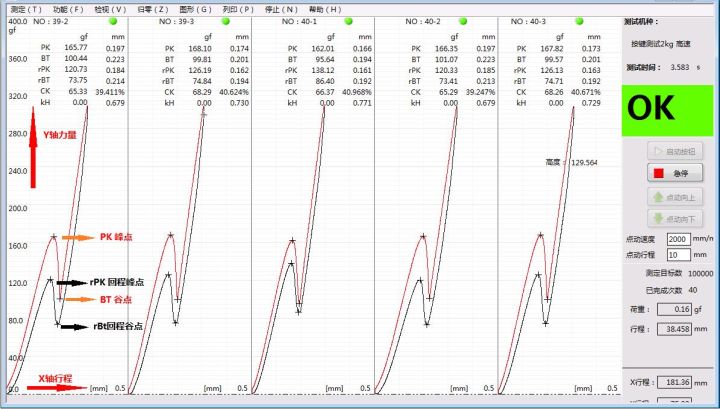

圖3按鍵力荷重-位移曲線

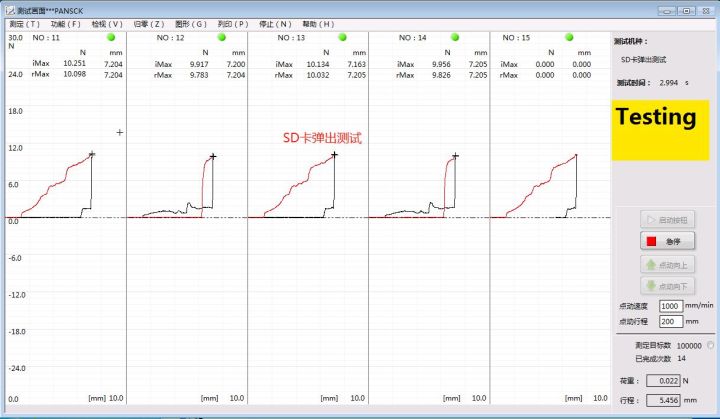

圖4SD卡彈出測試

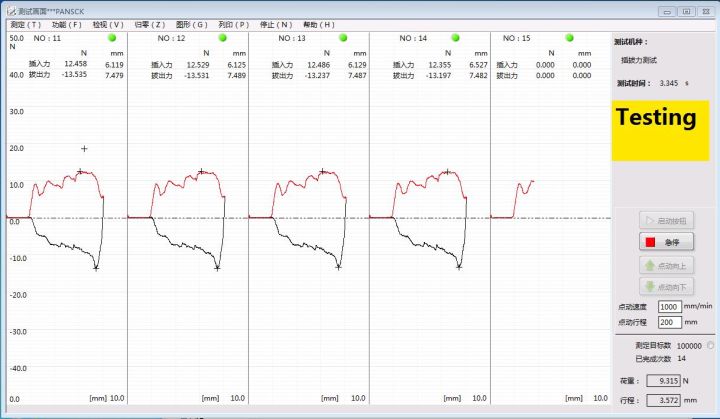

圖5插拔力測試波形圖

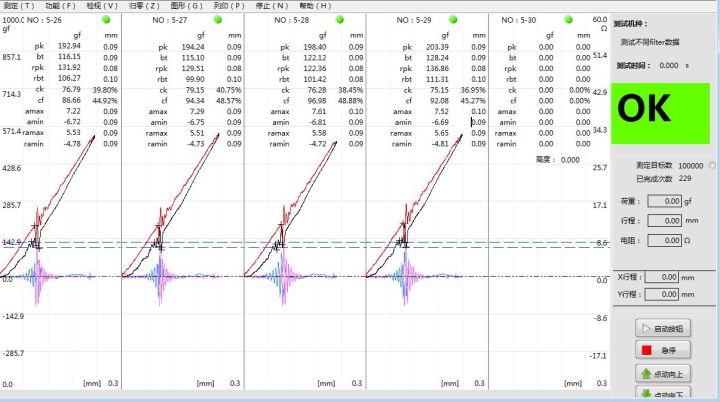

圖6壓電陶瓷觸摸板振動測試波形圖

以上就是深圳市磐石測控儀器有限公司小編給你們介紹的磐石測控：綜合力測試儀作用體現在哪里，希望大家看后有所幫助！
