108kVA/108kV串聯諧振試驗裝置滿足10kV電纜2km或35kV電纜0.8km的交流耐壓試驗

108kVA/108kV串聯諧振試驗裝置

108kVA/108kV串聯諧振試驗裝置又稱108kVA/108kV變頻串聯諧振試驗裝置，108kVA/108kV串聯諧振試驗裝置滿足10kV電纜2km或35kV電纜0.8km的交流耐壓試驗，35kV/13500kVA主變的交流耐壓試驗，10kV或35kV開關等電氣設備的交流耐壓試驗。

別名：108kVA/108kV串聯諧振試驗裝置、108kV串聯諧振試驗裝置、10kV串聯諧振試驗裝置、35kV串聯諧振試驗裝置、10kV電纜耐壓試驗裝置、35kV電纜耐壓試驗裝置

變頻串聯諧振試驗裝置是由赫茲電力公司多年生產經驗與市場客戶反饋升級的第四代交流耐壓諧振試驗裝置，區別于以前設備黑白屏觸摸模擬數字處理控制靈敏度低，輸入電源只能單項選擇。第四代交流耐壓諧振試驗裝置人機界面采用32位RISCCPU和精簡的LINX內核，7寸觸摸大屏真彩圖形格式，試驗諧振頻率曲線、升壓曲線、計時曲線顯示，高壓電流、高壓電壓、低壓電流真有效值數字反饋于界面，保護功能具有，低壓電流、高壓電壓、閃絡電壓保護功能更靈敏，最大優點是不受輸入電源限制220V與380V都可做為設備工作電源。108kVA/108kV串聯諧振試驗裝置采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓耐壓試驗的新方法和潮流。

滿足試品

1、10kV/300mm2電纜2km的交流耐壓試驗，電容≤0.751uF, 試驗頻率30-300Hz,試驗電壓22kV, 試驗時間5min。
2、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。
3、35kV/300mm2電纜0.8km的交流耐壓試驗，電容量≤0.1556uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
4、35kV/13500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV,試驗時間1min。
5、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

108kVA/108kV串聯諧振試驗裝置參數

108kVA/108kV串聯諧振試驗裝置功能

1、串聯諧振試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個串聯諧振試驗裝置單件重量很輕，便于現場使用。
3、串聯諧振試驗裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。
5、串聯諧振試驗裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個串聯諧振試驗裝置系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、串聯諧振試驗裝置的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

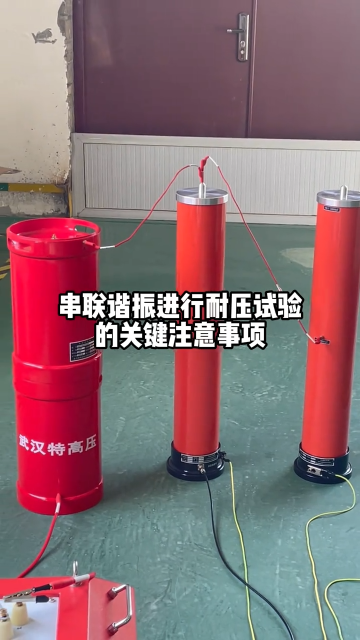

串聯諧振試驗裝置圖片
