泰克（Tektronix）TPS2024B示波器是一款常見的便攜式示波器，用于測量和顯示電壓信號的波形。下面是關于如何使用泰克TPS2024B示波器測量電壓的詳細步驟：
1. 準備工作：
- 將示波器放置在平穩的表面上，并確保周圍環境清潔和無干擾。
- 連接示波器的探頭與待測電路或信號源。將探頭的地線（黑色插頭）連接到電路的地點或信號源的地。
2. 設置垂直參數：
- 選擇適當?shù)碾妷悍秶焊鶕?jù)待測電壓信號的幅值范圍，選擇合適的垂直電壓范圍。在TPS2024B示波器上，您可以通過旋轉垂直范圍選擇旋鈕來設置所需的電壓范圍。
- 調節垂直位置：使用垂直位移旋鈕將信號波形垂直居中在屏幕上。

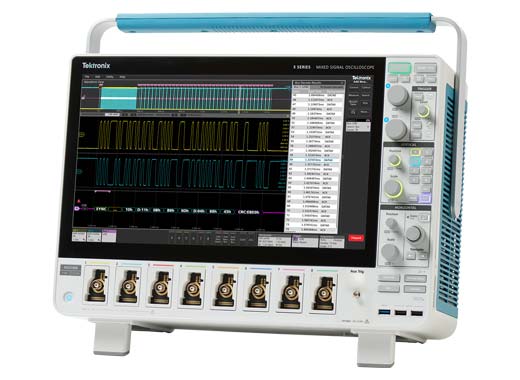

泰克示波器

3. 設置觸發參數：
- 選擇適當?shù)挠|發模式：根據待測信號的特征選擇合適的觸發模式，如邊沿觸發（Edge Trigger）或脈沖寬度觸發（Pulse Width Trigger）。
- 調節觸發電平：根據待測信號的幅值，調整觸發電平控制旋鈕，使示波器能夠準確地捕獲并顯示待測信號。
4. 設置水平參數：
- 調節時間基準：使用時間基準旋鈕調節水平范圍，以適應待測信號的時間尺度。在TPS2024B示波器上，您可以通過旋轉水平位移旋鈕來調整信號波形在屏幕上的水平位置。
5. 示波器顯示：
- 確認示波器的觸發狀態：檢查示波器的觸發狀態指示燈，確保示波器已正確設置觸發參數，并能夠穩定地顯示待測信號。
- 觀察、分析和測量波形：根據待測信號的特征，觀察示波器屏幕上的波形，并使用光標或測量功能進行相應的測量，如峰峰值、周期、上升時間等。
6. 結束測量：
- 在完成測量后，將示波器和待測電路斷開連接。
- 關閉示波器并將其放置在適當?shù)奈恢茫员阆麓问褂谩?br /> 這是一個基本的示波器測量電壓的步驟指南，適用于大多數示波器，包括泰克TPS2024B示波器。具體操作可能會因示波器型號和廠商而有所不同，建議在實際操作前參考示波器的用戶手冊或聯系廠商獲取更準確的操作指南和技術支持。
