使用波特率為9600bpS，晶振頻率為11.0592MHz，通過計算可知，串口的每位需延時0.104ms，通過執行96個指令周期可能完成0.104ms的延時。與其相關的程序在結構上可分為：IO口定義、串口發送函數、串口接收函數、延時函數。下面依次介紹各個部分。

1．IO口定義程序等

這部分程序主要包括基本的IO口定義、全局變量定義、頭文件包含、函數聲明等。為后面程序提供編程基本。其程序代碼如下：

sbit  RXD1 = 0x90;
sbit  TXD1 = 0x91;
#define  WR_delay     44 //寫延時
#define  RD_delay     43 //讀延時

2．串口發送函數

串口發送函數首先發送起始位，再發送數據，根據通信協議選擇是否發送校驗位。最后發送停止位。延時法模擬串口發送流程如圖所示。

其程序代碼如下：

#define  Check_bit_switch_on_off    0//不使用校驗位
uchar Check_bit;
//往串口寫一個字節
void Send_Byte(uchar input,bit Check_bit)
{
    uchar i=8;
    TXD=(bit)0; //發送啟始位
    Delay(39);
    //發送8位數據位
    while(i--)
    {
      TXD=(bit)(input&0x01); //先傳低位
      Delay(36);
      input=input >>1;
    }
    //發送校驗位(無)
    #if Check_bit_switch_on_off
    {
      TXD1=(bit)(Check_bit); //發送校驗位
      Delay(36);
    }
    #else
    Check_bit = Check_bit;
    #endif
    TXD1=(bit)1; //發送結束 位
    Delay(46);
}

3．串口接收函數

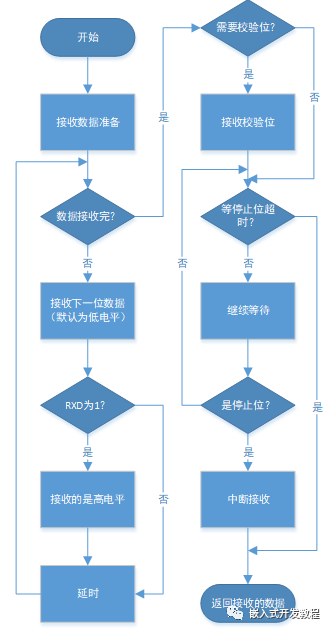

串口接收函數首先等待起始位，然后接收數據，根據通信協議選擇是否需要接收校驗位。最后等待停止位。延時法模擬串口接收流程如圖所示。

其程序代碼如下：

//從串口讀一個字節
uchar Revice_Byte(void)
{
    uchar Output=0;
    uchar i=8;
    uchar temp=RD_delay;
    //發送8位數據位
    Delay(RD_delay *1.5); //此處注意，等過起始位
    while(i--)
    {
      Output > >=1;
      if(RXD1)
        Output |=0x80; //先收低位
      Delay(35); //(96-26)/2，循環共
      //占用26個指令周期
    }
    //接收校驗位
    #if Check_bit_switch_on_off
    (Check_bit)=TXD; //接收校驗位
    Delay(35);
    #endif
    while(--temp) //在指定的
    //時間內搜尋結束位。
    {
      Delay(1);
      if(RXD1)
      break; //收到結束位便退出
    }
    return Output;
}

用延時方式可以模擬多個個串口，但是使用延時方式模擬的串口在接收上存在一定的難度，主要是采樣定位要求嚴格，另外還必須知道每條語句的指令周期數。在調試過程中，讀者可以借助編譯軟件通過反匯編的方式查看編譯后的匯編語句，已確定你所使用的C語句的執行時間。
