一、 產品功能、背景及市場介紹

1）產品功能：

開車防睡提醒器是一種主要利用電子平衡原理的電子裝備。用來防止人們在正常生活、學習、開車中出現打瞌睡現象。一旦人們在做事過程中犯困，頭部向前傾斜，就會發出提示報警聲。

2）產生背景：

我國近幾年特大交通傷亡事故中，由于疲勞駕駛而造成的約占40%左右，對安全行車構成了嚴重威脅,根據美國汽車交通安全基金會的一項調查表明：疲勞駕駛在美國的交通事故死亡事件中占據21%的比例，可見疲勞駕駛占交通事故的比例是非常之高的。

3）市場環境：

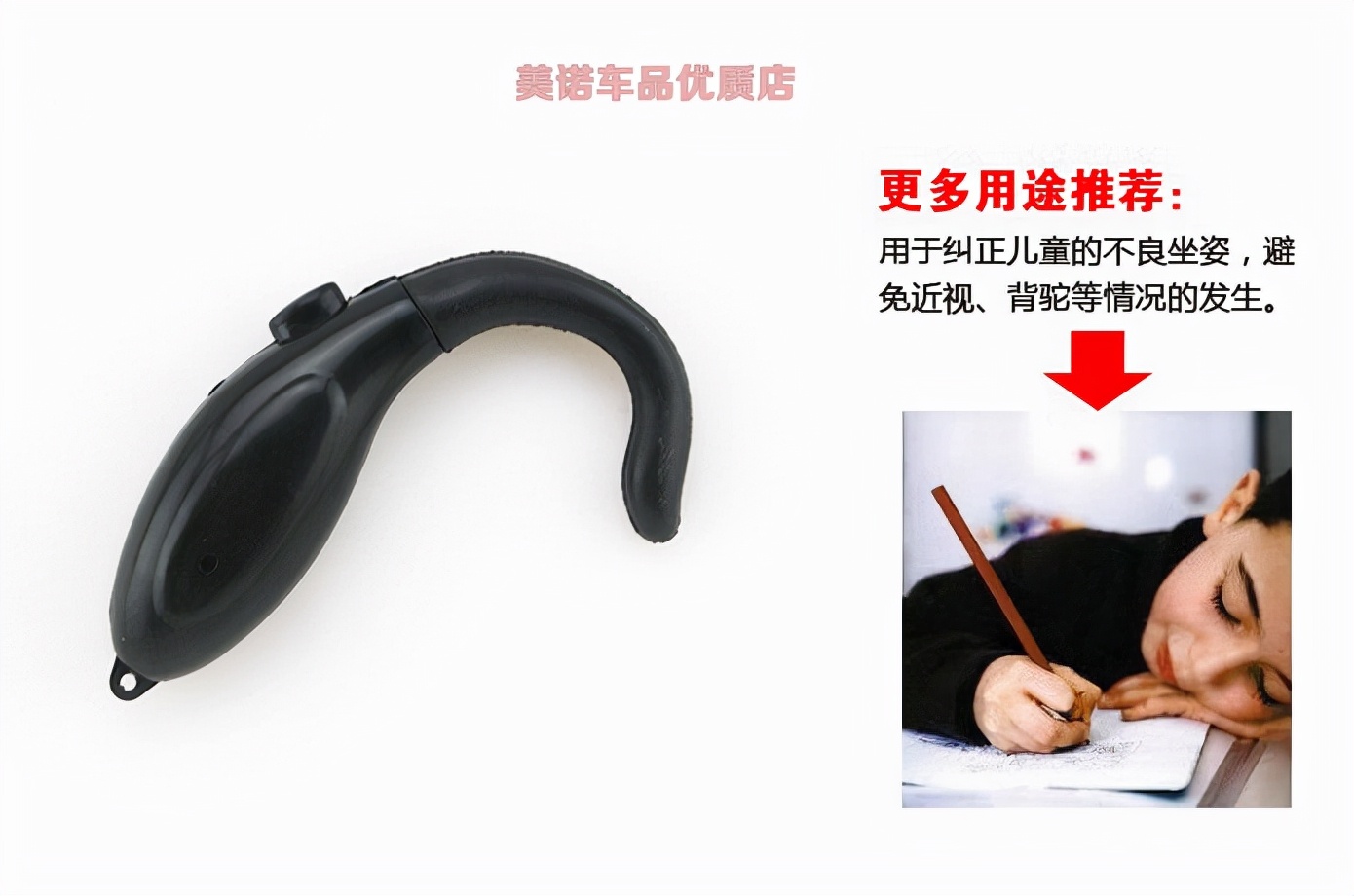

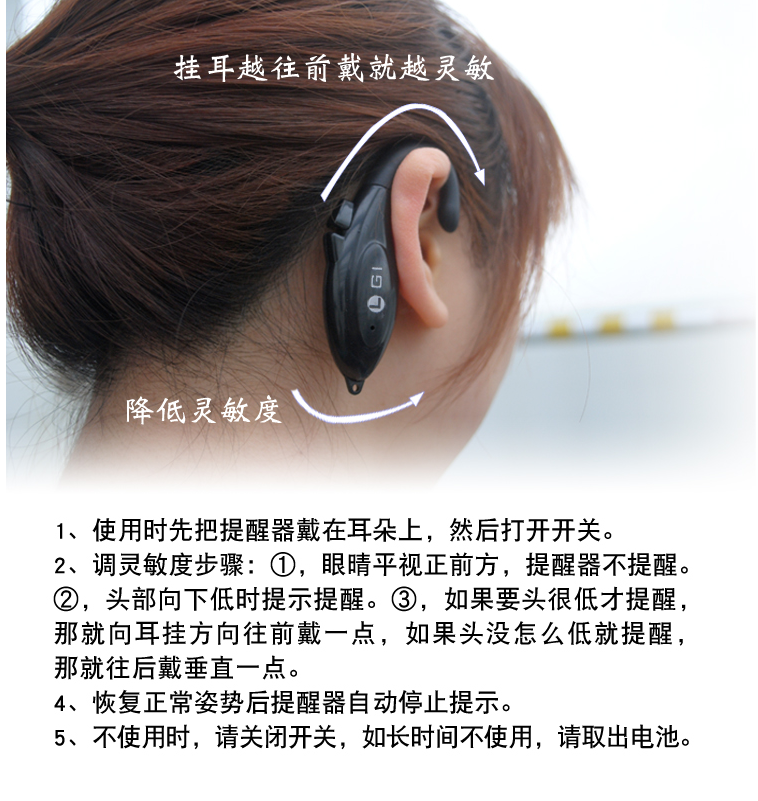

市面上開車防睡提醒器大多為警示報警音如下圖所示，無法定制語音，電路結構比較簡陋粗糙，無法個性化定制（比如：加入光敏元件來定制白天黑夜的報警頻率）,如下圖市面上常見的一款產品。

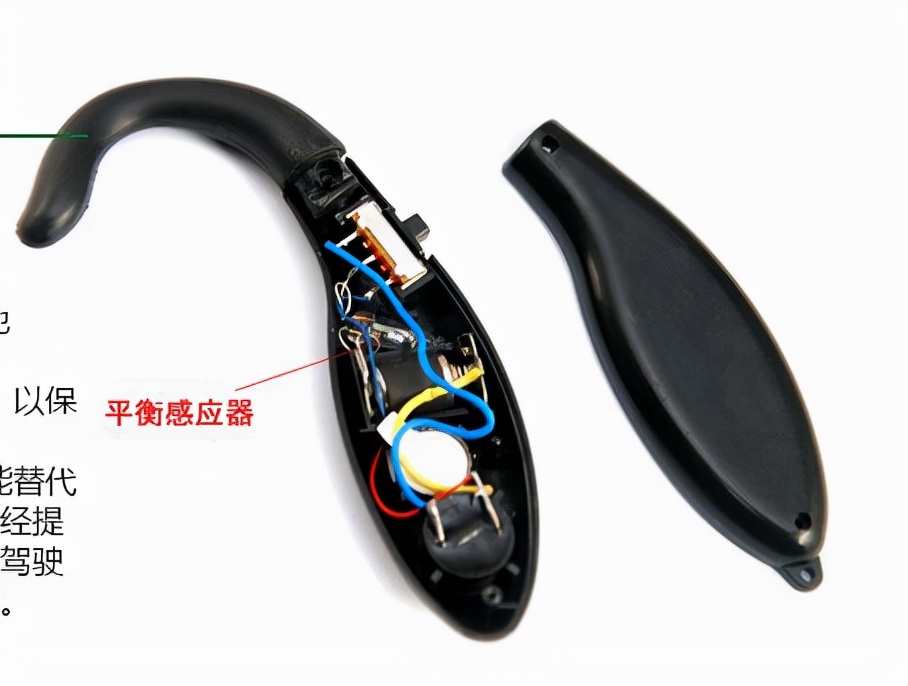

從市面上產品的內部情況來看：

1、電路結構粗糙簡單，基本沒有PCB板，都是直接飛線，產品使用壽命受較大影響；

2、僅僅是蜂鳴器報警，沒有語音報警功能，用戶體驗差；

3、內部沒有硬件感知白天黑夜，使用上不夠靈活，無法個性化設置報警的頻率。

二、 WT588F02B基本功能、特點及應用框圖

1、WT588F02B的應用特點

1）16位DSP語音芯片、32Mhz內部振蕩；

2）工作電壓2.0~5.5V；建議電壓：2.2~4.0V（由于串口使用TTL電平通信）

3）16bit的PWM輸出，可直接驅動8R 0.5W喇叭；

4）支持6K~32Khz的WAV文件，以及MIDI文件；

5）客戶可以通過配套下載測試板在線更換芯片內部語音內容；

6）芯片內部有256K byte 的存儲空間，可以做掉電記憶功能、數據存儲等功能（可擴展給用戶MCU做緩存空間）；

7）芯片主控程序和內置存儲數據均可擦除再燒寫；

8）低電壓檢測功能，可以設置當電壓低于某一個值，做出相應提示；

9）UART通訊協議、9600波特率。

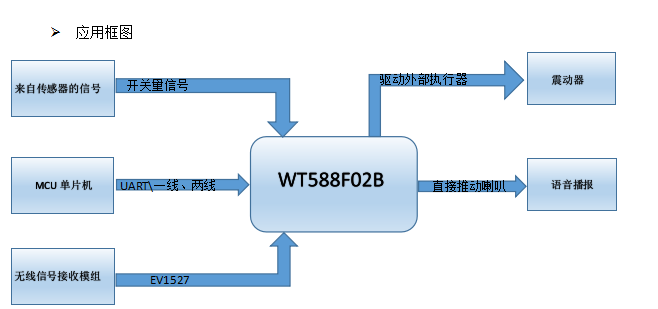

應用框圖

傳感器的信號：一些開關量的感應器例如：切斜度檢測開關、震動檢測開關等。

MCU單片機：可以和WT588F02B進行一些通訊，實現方式靈活多樣，常用的UART、一線、兩線等。

無線信號接收模組：應用在需要遠距離和WT588F02B通訊的場合，常用的有EV1527協議等。

三、 具體應用案例

下面我們以應用實例：WT588F02B開車防睡提醒器設計方案直觀的呈現：

1）開車防睡提醒器方案概述

通過光電阻來區分白天黑夜（通過RP1可校準靈敏度）可個性化定制報警頻率、報警聲音，通過傾斜檢測開關來判斷司機是否疲勞駕駛，從而播放定制語音或者震動。

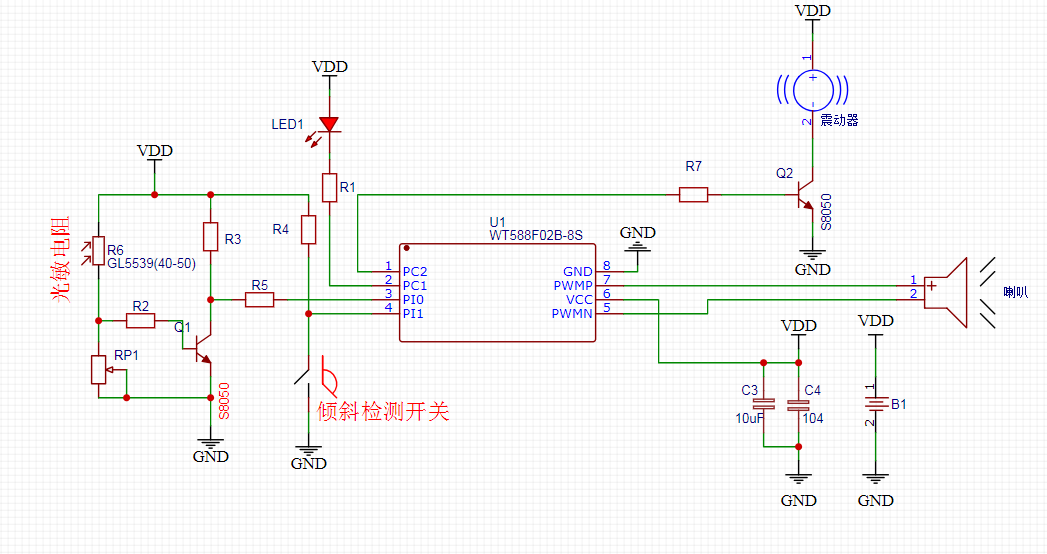

2）原理圖

BOM表格

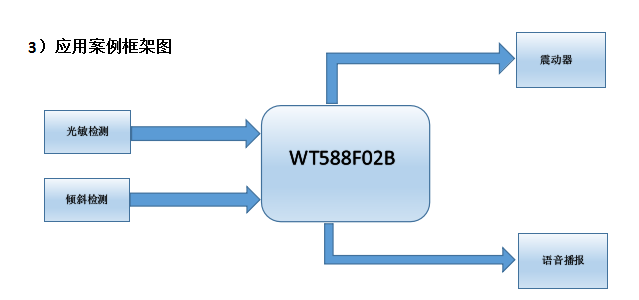

應用案例框架圖

工作原理：當光敏檢測黑夜時，會給信號WT588F02B會增加報警的頻率，以防止夜間行車安全。當光敏檢測白天時，會給信號WT588F02B適當減小報警的頻率。在報警時，播放的是一段語音和振動器一起動作。
