電子設備是指由集成電路、晶體管、電子管等電子元器件組成。一般包括：電腦、空調、冰箱、洗衣機、微波爐、打印機等。

電子設備還包括電子計算機以及由電子計算機控制的機器人、數控系統或程控系統等。例如利用加熱器調節房間的溫度即可視為一個過程，因為其目的是要使一輸出量（在此例中是溫度）到達一理想值內（例如20度），且此輸出量不隨時間變化。

在此例中溫度是一個控制變量，不過若用溫度計量測溫度，決定是否加熱，溫度也同時是輸入變量。

目前大部分電子設備都會配備說明書，剛收到產品時我們都會看看說明書，但是很多功能不常用到，特別是過一段時間之后，說明書就已經找不到了，為了讓用戶更好地操控電子設備，很多廠家都會在設備中置入語音提示功能！

NV040C芯片電子設備語音方案

而九芯電子專門為電子設備研發了OTP語音IC方案：音質優美、功能強大的NV040C語音芯片，可以滿足電子設備的基本語音提示要求。

NV040C電子設備語音方案，用戶可以通過主控MCU輸入標準UART指令，對NV040C調節電子設備工作需要的PWM脈沖，其PWM頻率和占空比皆可通過指令設置。

語音播報功能，開機提示音，關機提示音，以及設備出現故障時的音效都可根據指令設置。

NV040C電子設備語音芯片方案

NV040C芯片的功能和特點

l 靈活的多種按鍵操作模式以及電平輸出方式供選擇（邊沿按鍵觸發、電平觸發、隨機按鍵播放、順序按鍵播放）；

l 簡單方便的一線MCU串口以及兩線MCU控制方式，用戶主控MCU可控制任意段語音的觸發播放及停止；

l 內置一組PWM輸出器可直推0.5W喇叭，支持13bit的DAC輸出，可外接模擬功放；

l 支持8級音量調節，支持循環播放等多種功能；

l 靈活的放音操作，通過組合可節省語音空間，最多可播放220個語音組合；

l 音質優美，性能穩定，物美價廉，靜態電流小于2uA；

l 內置LVR自復位電路，保證芯片正常工作；

l 支持4和弦MIDI播放，音質非常優美；

l 外圍電路簡單，僅需一耦合電容；

NV040C芯片封裝圖及引腳對應表：

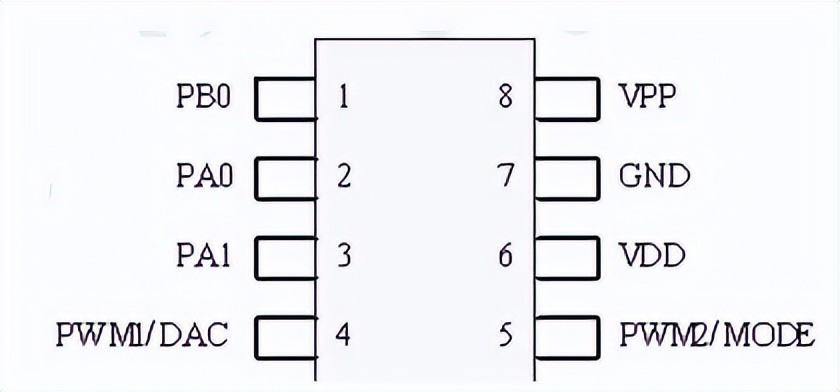

NV040C芯片封裝圖

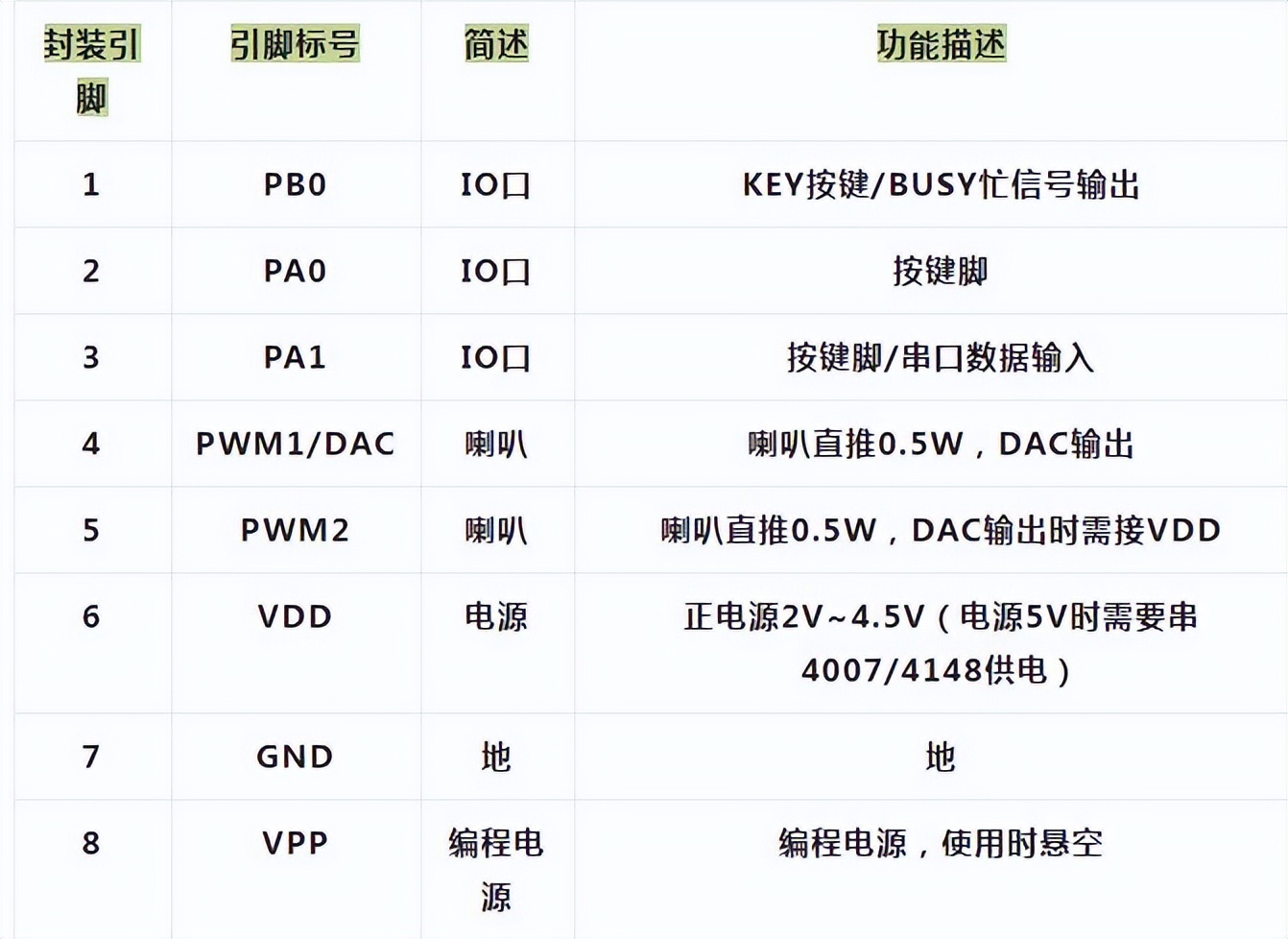

NV040C芯片管腳對應表

NV040C芯片典型應用電路圖：

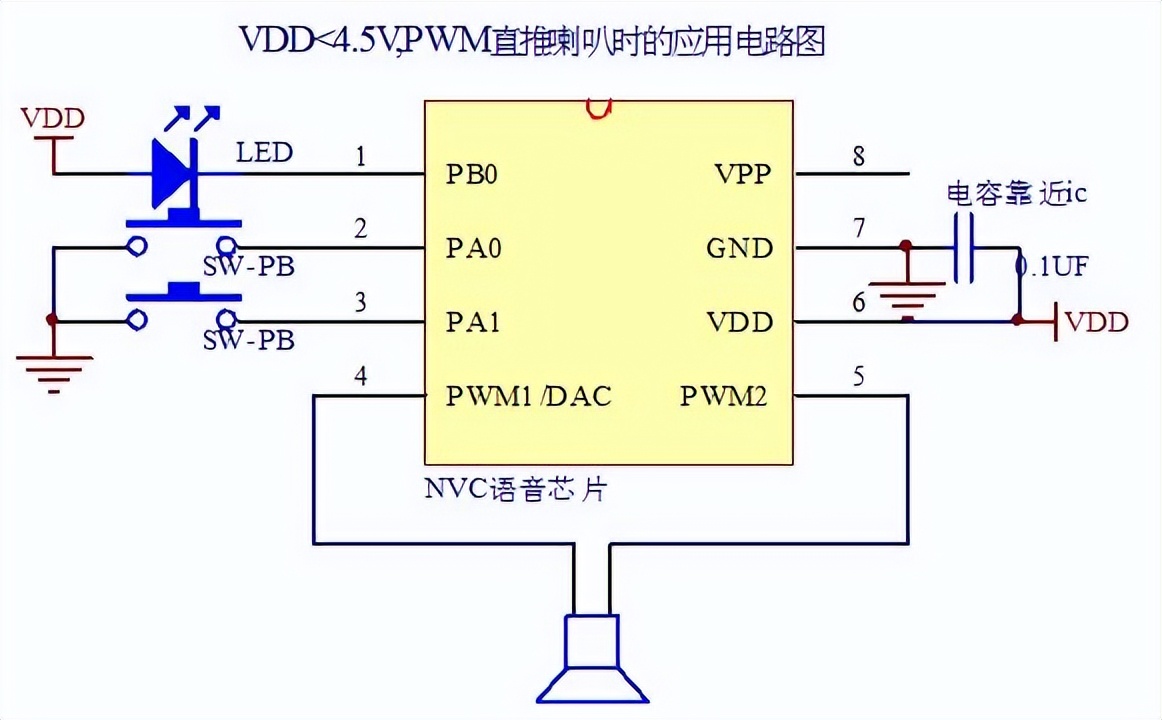

按鍵應用圖， PWM直推喇叭,VDD<4.5V電路圖

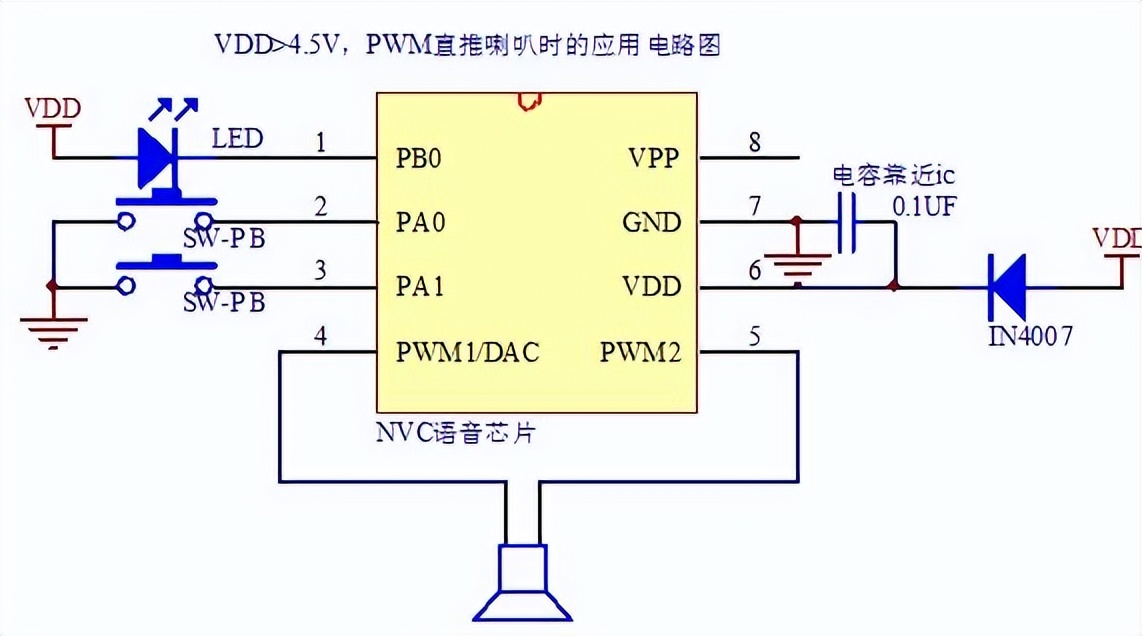

按鍵應用圖， PWM直推喇叭,VDD>4.5V電路圖

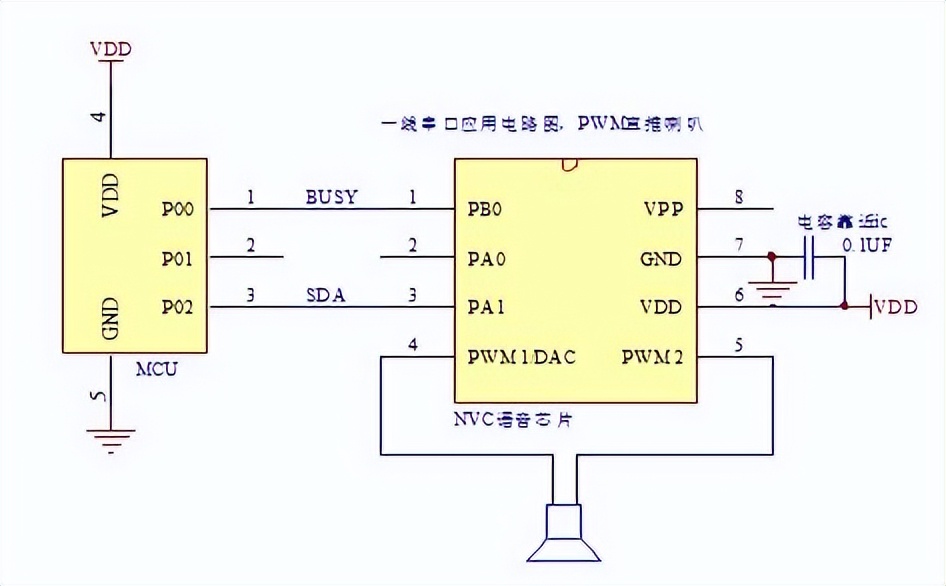

PWM輸出,VDD<4.5V,MCU一線串口電路圖,BUSY根據需要可省略不接

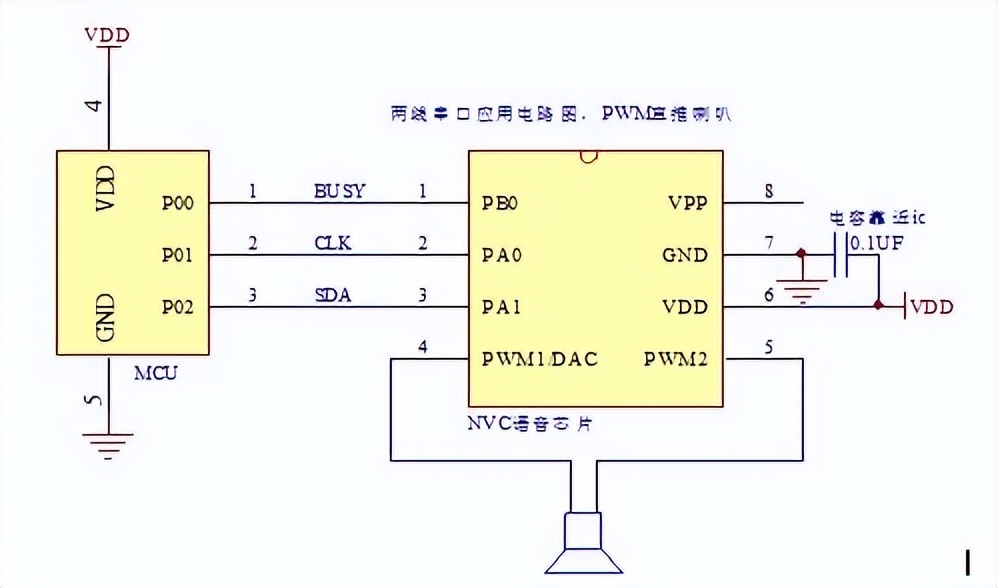

PWM輸出,VDD<4.5V,MCU二線串口電路圖,BUSY根據需要可省略不接

NV040C可以任意控制多段語音觸發，是市面上唯一8腳芯片支持220段聲音的語音ic。它能夠實現中英文語音播放，音質優美，是目前語音方案行業流行的高性價比的語音芯片，被各大廠家優先選型！
