爆破用定時器電路

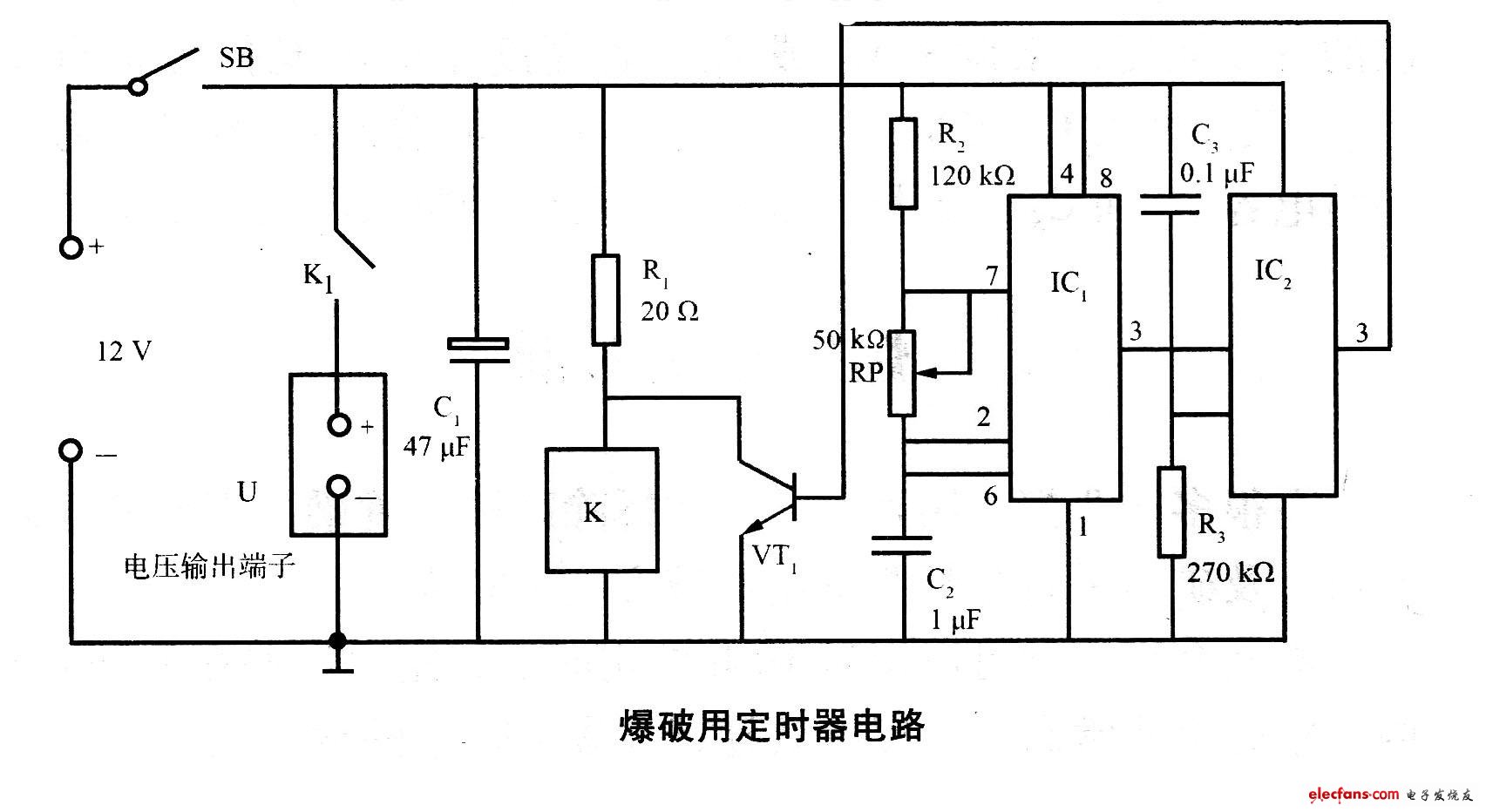

NE7555和外圍元件組成了時鐘振蕩電路，NE7555的振蕩頻率周期用電位器BP來調整，它的最小時間為1 min，最大設定時間為10h。每次按一下開關SB，電路將工作一個循環，這時K吸合，常開觸點K1閉合，取代SB開關來接通電源，定時10h后，Κ自動釋放停電。爆破用定時器電路：
