KT142C-sop16語音芯片ic工作電壓多少？電流是多少？串口波特率是多少？支持多大的喇叭？

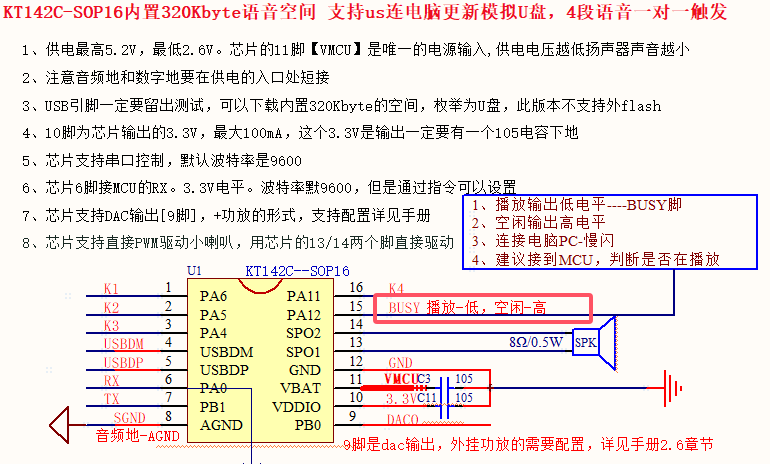

詳細的看看如下原理圖

二、詳細說明

1、芯片的工作電壓是2.6V--5.2V，注意如果外接功放芯片，則建議用5V 。電壓越低芯片直驅揚聲器的功率就越小。

(1)、如果是5V的系統，芯片最佳的工作電壓是4.6V 。建議5V串一個二極管適當的降壓。二極管選擇4001或者4148之類的都可以。因為有些電源芯片有上電的浪涌尤其是DCDC，所以才建議4.6V
如果都很穩定，直接5V供電就好了，沒有什么太多的講究
(2)、如果是3.3V的系統，也沒關系，只是芯片驅動揚聲器會小一點聲音而已，但是前提要保證電流要夠，不然播放聲音的時候，會把3.3v的供電電壓拉胯導致復位

2、待機電流5mA，工作電流大概16mA。視外掛的揚聲器參數決定。需要低功耗的應用文檔的低功耗描述部分，最低待機2ua。
(1)、芯片直驅8歐姆0.5W的揚聲器，最大電流不會超過200mA。以實際測試為準
(2)、當然也和芯片的音量有關系。不播放的時候芯片內置的揚聲器驅動會自動關閉節省功耗

3、串口默認波特率是9600，注意是TTL信號?？梢园l指令設置波特率，詳見手冊描述
==》串口對接5V的mcu電平，請串電阻1K，TX和RX都要串
==》串口對接3.3V的mcu電平，請串電阻100歐姆就可以了，最好不要直連，防止倒灌

4、使用芯片的內置功放，覺得聲音還不夠大，可以外置功放芯片，推薦HAA2018或者8002
詳細的可以參考我們給出的原理圖。最大驅動4歐姆3W的揚聲器，D類功放

三、測試環境

完整的測試環境如上圖所示
