電子發燒友網訊：iphone5 內部由有著各種各樣功能的芯片組成，相信不少電子發燒友網讀者對其各種芯片如何在iphone5內“相處融洽”感到迷惑不解。這次，我們試著從芯片拉模封裝代號為A1428和A1429兩顆芯片，利用高超的逆向芯片結構技術及機器儀器進行芯片級摸索，主要從RF角度，揭開村田公司、高通和博通RF芯片的相處之道。

以下是關于這兩顆芯片的一些主要性能報告：

1、GSM model A1428*： UMTS/HSPA+/DC-HSDPA （850， 900， 1900， 2100 MHz）; GSM/EDGE （850， 900， 1800， 1900 MHz）; LTE （Bands 4 and 17）

2、CDMA model A1429*： CDMA EV-DO Rev. A and Rev. B （800， 1900， 2100 MHz）; UMTS/HSPA+/DC-HSDPA （850， 900， 1900， 2100 MHz）; GSM/EDGE （850， 900， 1800， 1900 MHz）; LTE （Bands 1， 3， 5， 13， 25）

3、GSM model A1429*： UMTS/HSPA+/DC-HSDPA （850， 900， 1900， 2100 MHz）; GSM/EDGE （850， 900， 1800， 1900 MHz）; LTE （Bands 1， 3， 5）

4、802.11a/b/g/n Wi-Fi （802.11n 2.4GHz and 5GHz）

5、藍牙 4.0 無線技術

底部都是些支持Wi-Fi和藍牙的芯片，博通BCM4334芯片內嵌封裝在村田331S0171模塊中。這個模塊就像是一個已經封裝好的芯片內部一個有著需要以Wi-Fi技術進行通信的小型功能電路板。

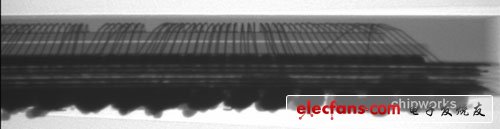

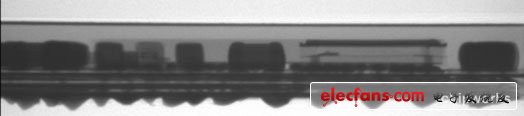

日本村田公司339 s0171 WiFi模塊側剖面x射線圖

日本村田公司W(wǎng)i-Fi 模塊

BCM4334 單片機雙頻組合設備支持802.11 n和藍牙4.0 + HS &FM接收器芯片，是由臺積電利用低功耗40nm RF-CMOS工藝代工制造，芯片封裝尺寸為4.07 mm x 4.48 mm。這種芯片設計組合明顯的贏得手機設計大廠的歡迎，其中三星Galaxy SIII也采用該芯片方案。憑借著出色的設計組合及性能，博通在同一時間贏得了世界上兩大最重要的旗艦手機的青睞。

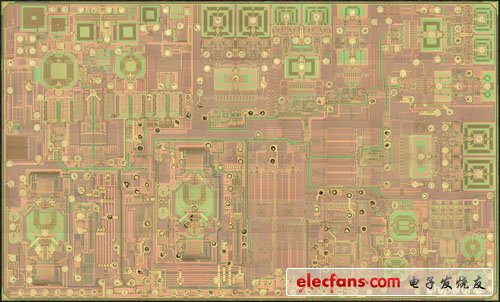

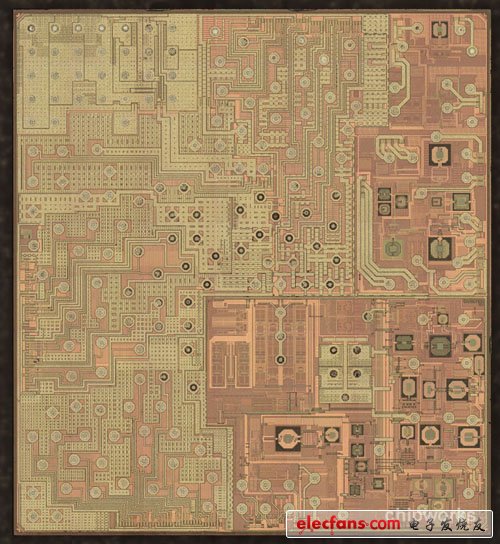

博通 BCM4334芯片拉模照片

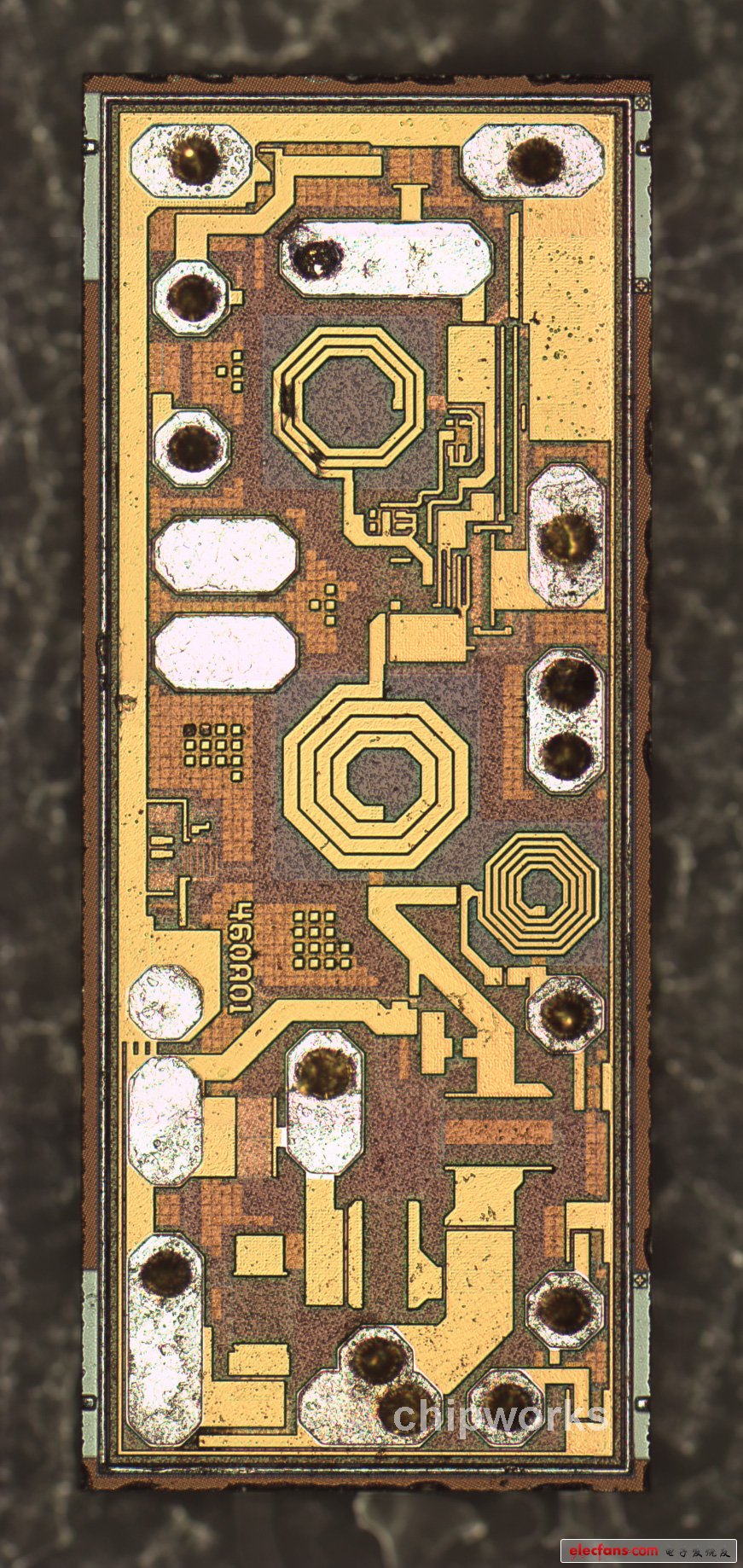

村田2.4 GHz 帶通濾波器芯片

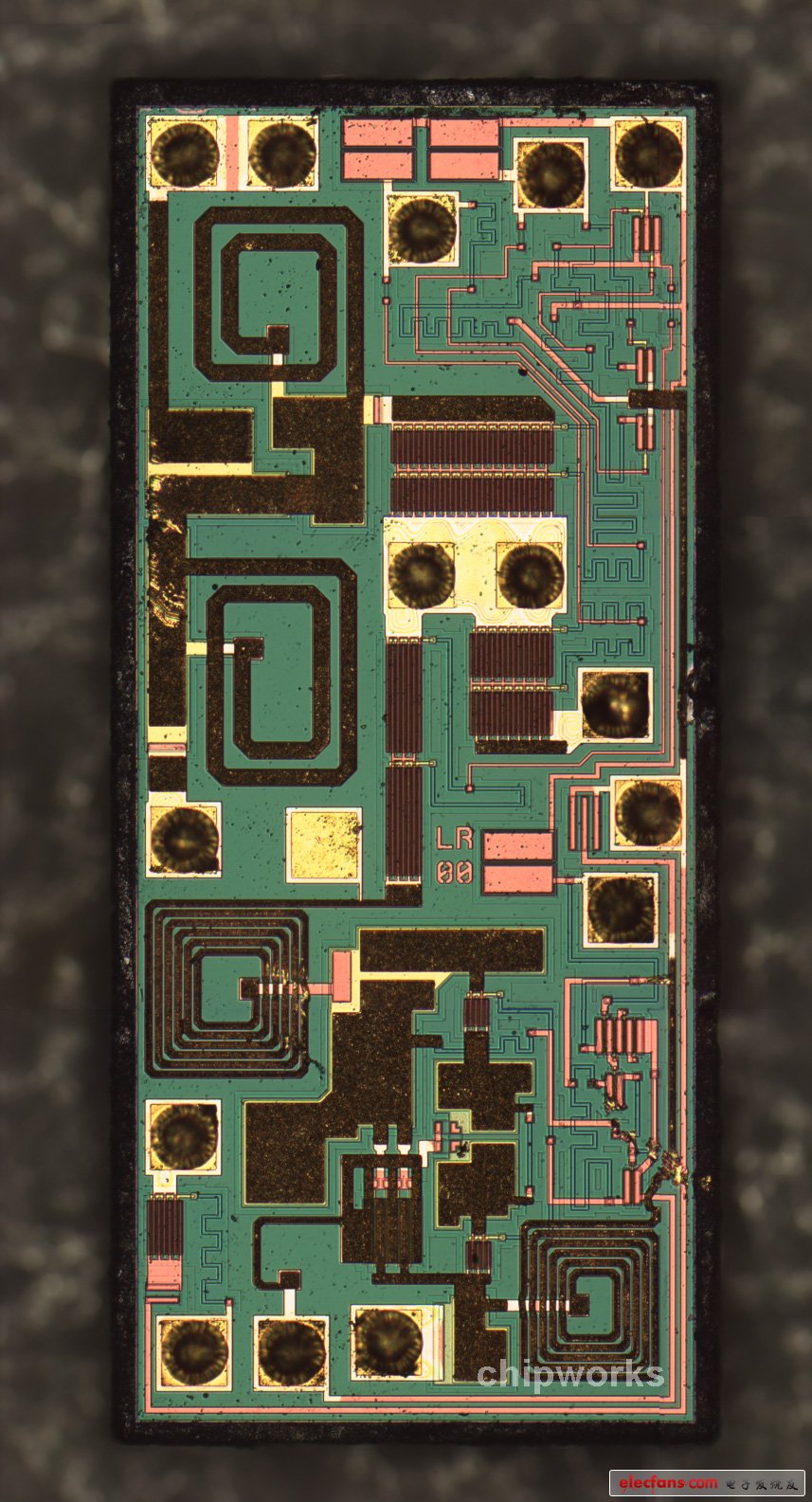

村田2.4 GHz 前端模塊拉模

晶振

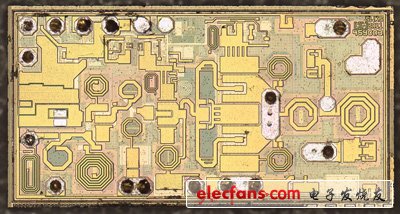

Skyworks 公司5 GHz功率放大器芯片拉模

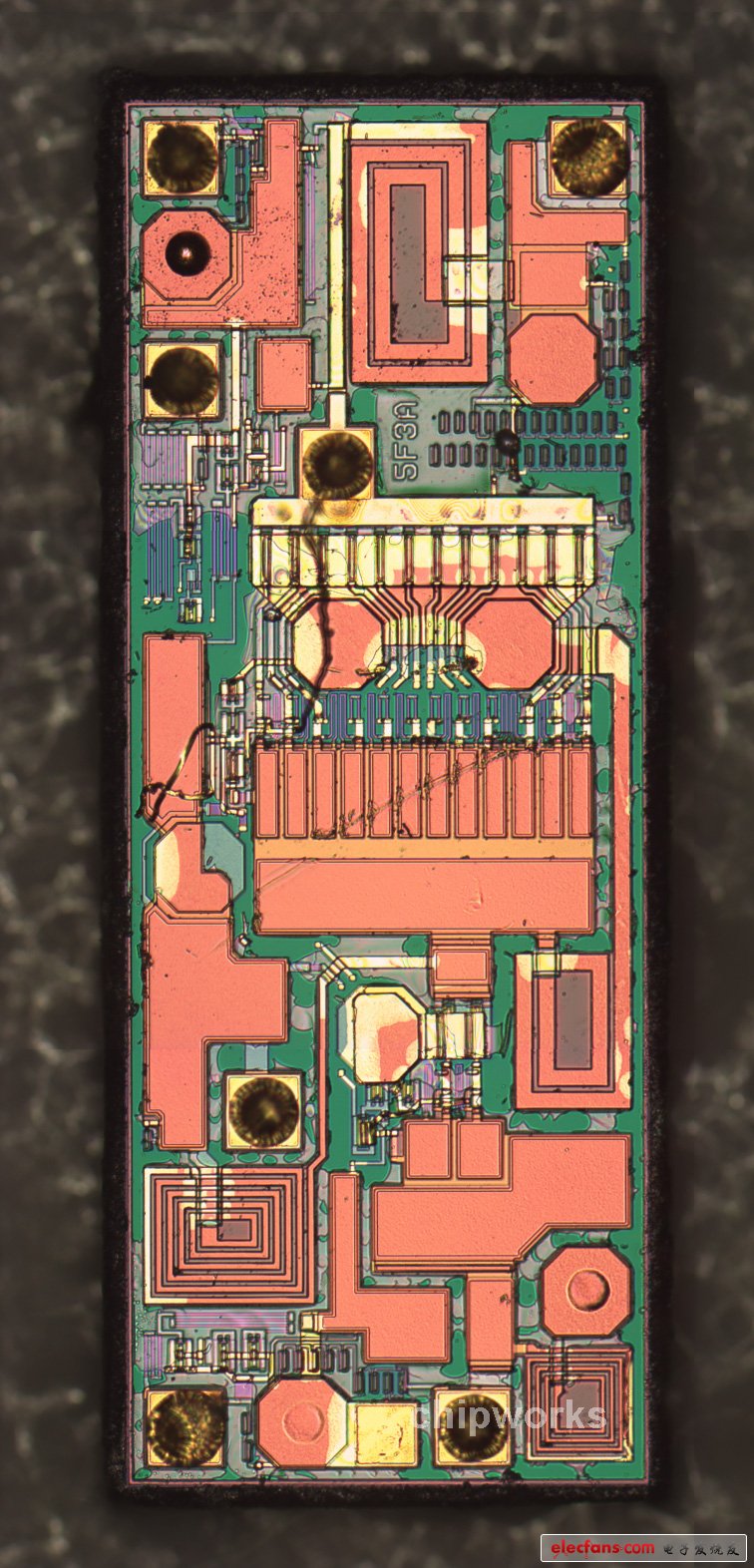

Skyworks 公司5 GHz芯片 前端拉模

因此，這個系統是如何工作的呢？

在村田模塊中，雖然Skyworks公司并沒有占有很大比重，但是Skyworks給出的下圖卻詳盡的給出相關結果功能框圖，可以讓你弄清楚這個芯片是什么。

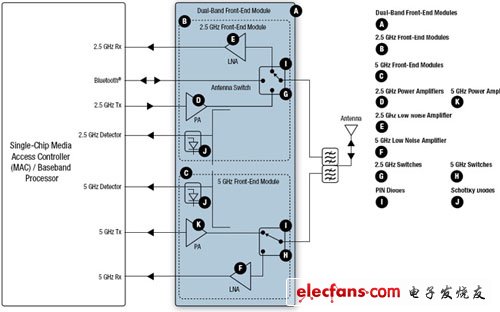

WiFi 前端（圖片來源：Skyworks）

為了讓大家看清楚關于手機標準，這里給出Skyworks圖解說明：

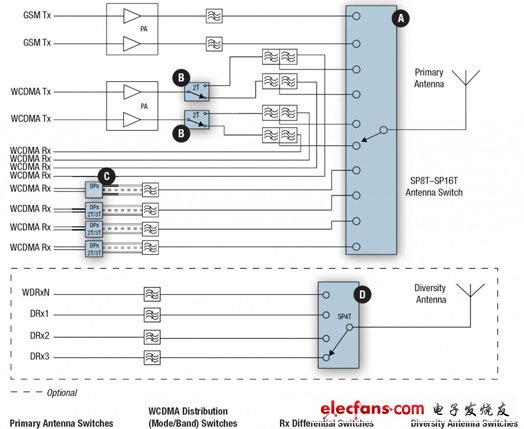

智能手機前端（圖片來源：Skyworks）

最后，再來總結下全球各大廠商對這部手機總體設計方案的貢獻。

高通MDM9615 4G LTE Modem支持了LTE，它是一個28 nm LTE （FDD 和 TDD）， HSPA+， EV-DO Rev B， TD-SCMA 調制解調器芯片，主要負責在在LTE上傳輸同步語音和數據傳輸。舉高通發文透露，該RF芯片將優化了低功耗和將整合一個高性能GPS核心與支持 GLONASS。但是，我們從其芯片的逆向解構可知，在高通這顆RF芯片中并找不到其獨立的GPS芯片，因此，我們猜測應該是這顆芯片包含了GPS技術的功能，而非獨立存在于這顆芯片中。

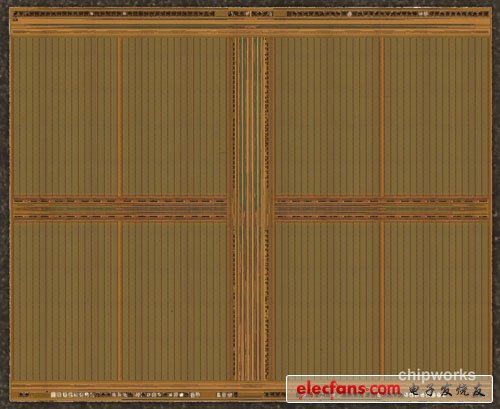

這是一個多芯片包括1 Gb三星DRAM內存，見下面的x射線和拉模照片

我們還發現了高通RTR8600多頻帶/制式RF收發器。

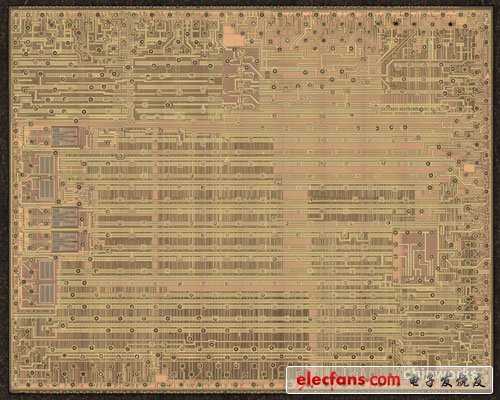

RTR8600拉模照
