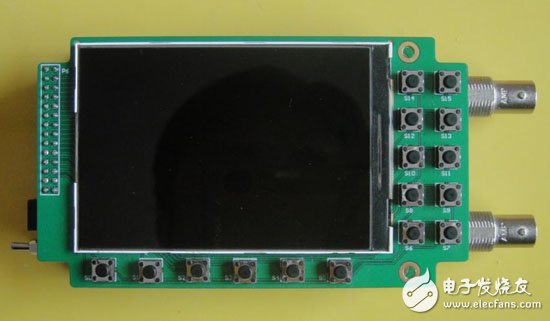

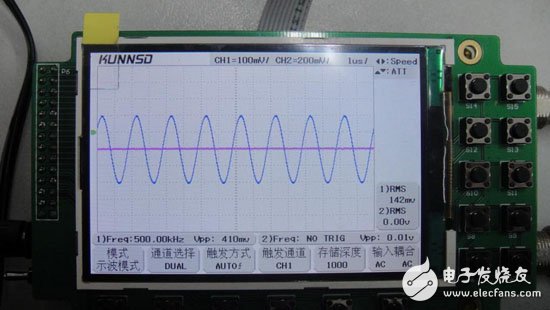

這個版本的PCB是根據一款市售的通用殼體設計的，也就是有“外殼”，如果能用阿莫的機器給開孔那就解決了很多頭疼的外殼問題！

本來這個版本的示波器是使用PSP的液晶屏，試驗下來發現功耗要比現在所使用的這款3.5寸的大，其實這個屏的分辨率要略高于PSP的480*272，現實更加細膩，只是沒有4.3寸的屏看起來爽。

首先放上原理圖、PCB和程序文件的下載地址：

　　自制雙通道數字示波器原理圖

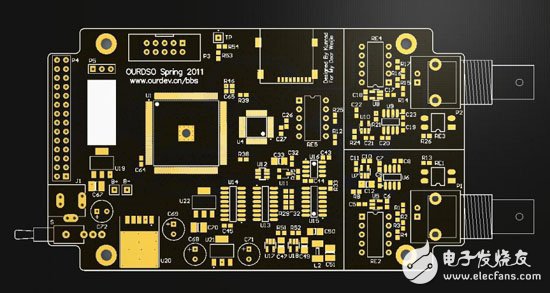

　　自制雙通道數字示波器PCB

　　自制雙通道數字示波器程序

大概性能參數如下：

通道數：2通道

模擬帶寬：30MHz

采樣率：雙通道，每125Msps

垂直精度：8bit

存儲深度：每通道不小于8KB

電壓靈敏度：10mv/div~5v/div（1:1探頭）

掃速范圍：100ns/div~5s/div

FFT功能：1024點FFT

X-Y功能

觸發方式：單次、正常、自動，觸發電壓可調并帶有超前觸發功能

480*320/3.5寸高分辨率液晶顯示器。

工作電壓：6.2V~9V，推薦使用8V穩壓電源

最大電流消耗：350mA（8V），因為數字部分使用DC/DC穩壓電路，所以電流消耗與供電電壓有一定關系。

按鍵功能：

s0：模式選擇（選擇示波器和FFT）

s1：通道選擇（分別為：通道1，通道2，雙通道和X-Y模式即李莎育圖）

s2：觸發方式選擇（分別為：自動上升沿，自動下降沿，正常上升沿，正常下降沿）

s3：觸發通道選擇（觸發通道在單通道時默認為當前通道，不能選擇，只有在雙通道和X-Y模式下可選）

s4：存儲深度選擇（分別為：1000點，2000點，4000點，8000點每通道選擇）注：在低掃速下使用地存儲深度可以獲得較好的實時性

s5：輸入耦合選擇（分別為交流耦合AC和直流耦合DC兩種方式）

s6：上下鍵功能選擇（設置上下鍵的功能，分別為靈敏度ATT、基線位置Level、觸發電平TrigY）注：s12和s10為1通道的上下鍵，s13和s11為2通道的上下鍵

s7：左右鍵功能選擇（設置左右鍵的功能，分別為掃速控制Speed和觸發水平位置設置TrigX）注：s14和s15為左右鍵

s8：單次觸發（單次觸發功能，只有觸發模式為正常情況下可以用，自動模式下不可用）

s9：運行停止鍵
