Zedboard的PS工程，helloworld，使用的軟件是PlanAhead 14.2 + XPS 14.2 +SDK 14.2。這次實驗主要參考的是超級晴天的文檔，但是按照他的步驟還是不能成功，倒騰了好幾個小時才搞定了。當中有出現過FPGA configuration is not done on the target。Please configure the target with bitstream and try again的錯誤，但是都解決了。因為之間有一些很關鍵的步驟省略了，可能也是由于軟件的版本不同的原因。下面就是具體的步驟。

首先你要確保你的usb—uart驅動是正確安裝的，具體在前面文檔有記錄。

一．配置硬件信息。

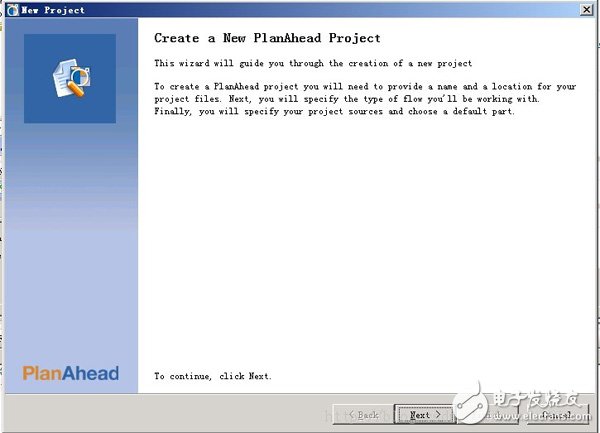

啟動PlanAhead，進入新建工程向導

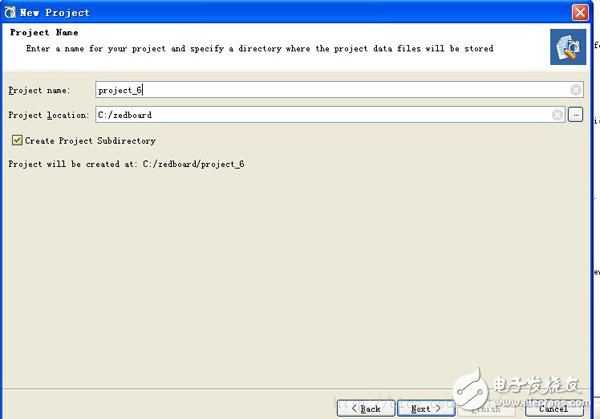

選擇工程名和路徑

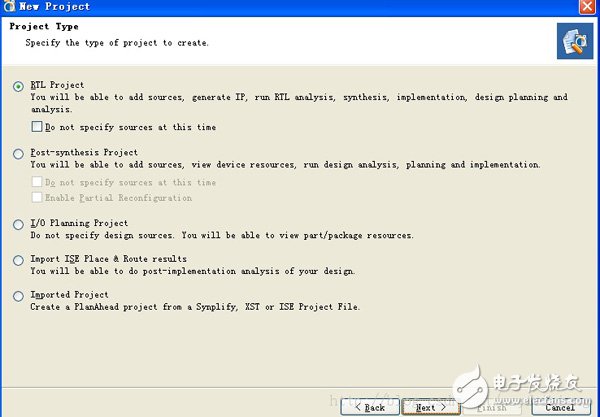

選擇RTL工程

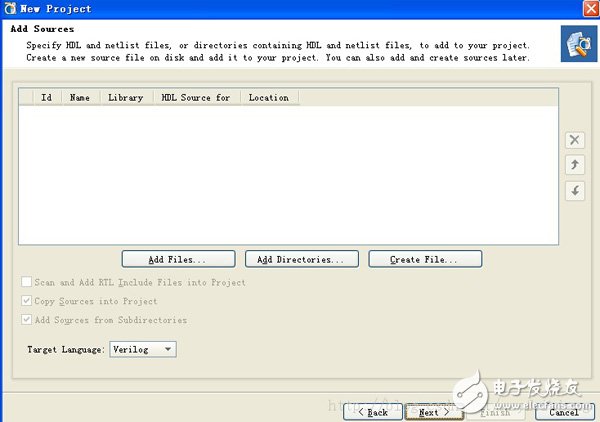

不添加任何文件，一路next

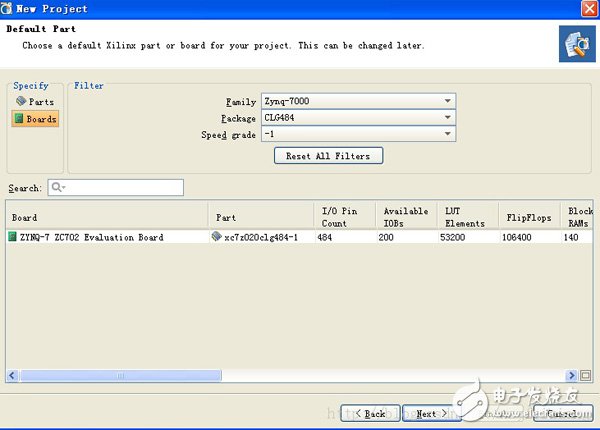

選擇board，這里選擇parts也是可以的（實驗成功），這里選擇boards，如下圖

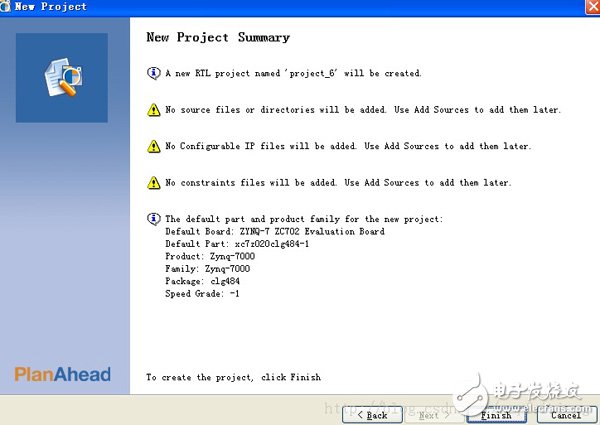

完成工程向導

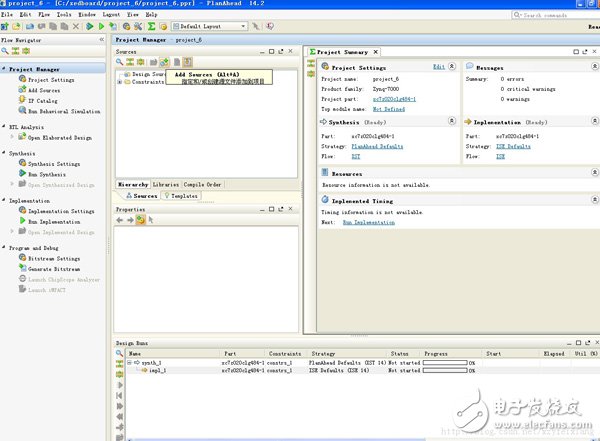

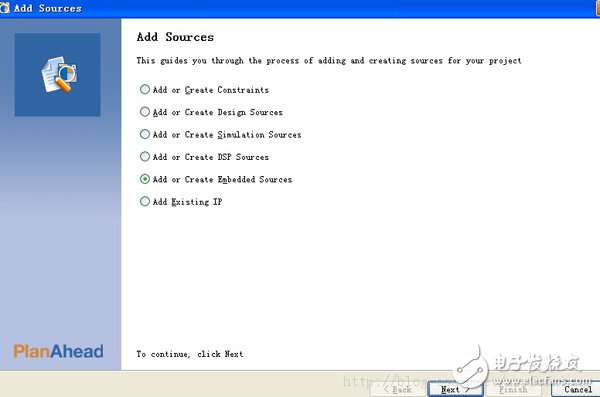

PlanAhead進入工作視圖，在Project Manager中單擊那個有+的圖標（addsources），出現下圖，選擇EmbeddedSources

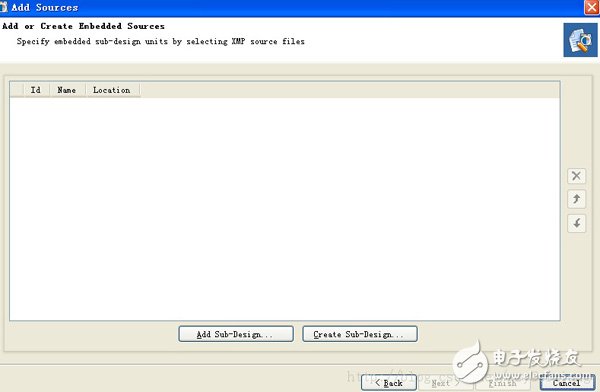

Next 選著Create Sub-Design。

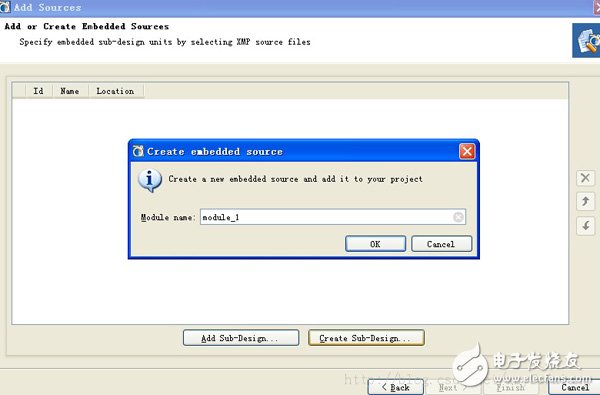

輸入名稱，注意千萬不要是module。

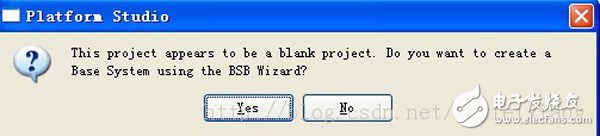

確定后，提示所建立的一個zynq工程，提示是否建立bsb Wizard，選擇yes

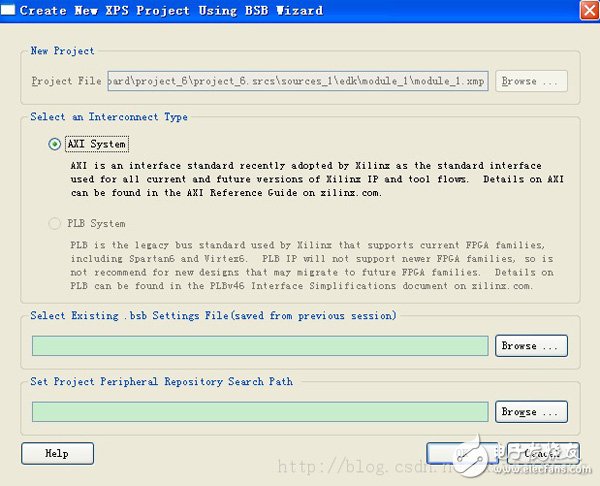

意這里也就和超級晴天中最大的不同的地方，選擇了yes以后，出現的是下圖

選擇ok，出現下圖

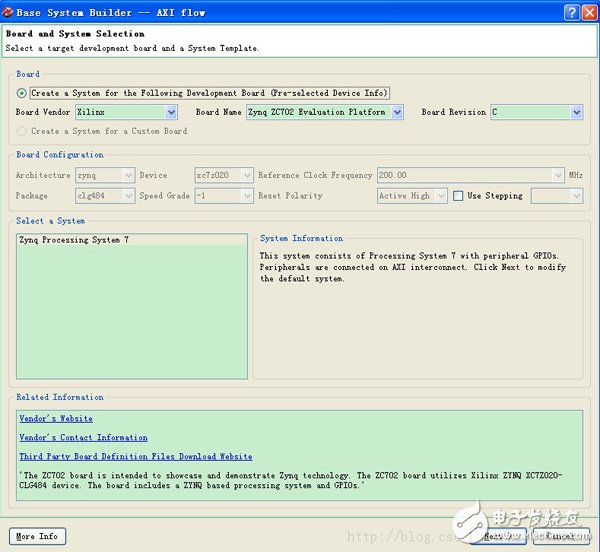

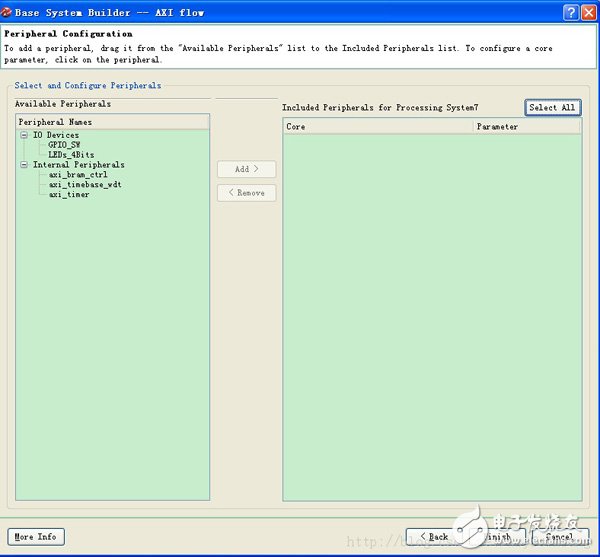

選擇next，

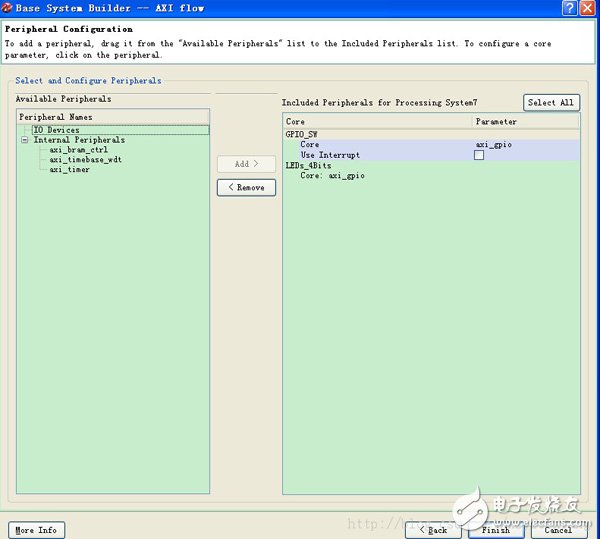

這里不要大意，一定要把右側的兩個東西來remove掉，我當時就是卡在這里。，remove后出現這樣的圖

點擊finish就可以了，然后進入zynq的配置界面，Diligent公司做好了一個配置方案，可以到網上下載到配置文件

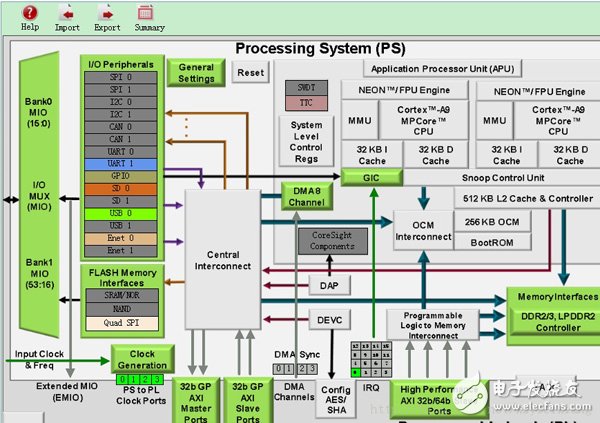

點擊上圖中的import，找到那個，xml文件。（沒有這個文件的話可以問我要）。點擊ok和yes，這里就不貼圖了，之后的圖是這樣的

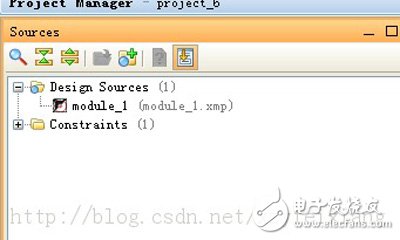

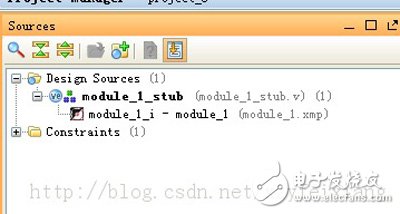

可以看到配置前后是有一些區別的。關掉xps，回到PlanAhead，看到

右鍵這個，xmp文件，選擇Create Top HDL，生成頂層HDL文件。

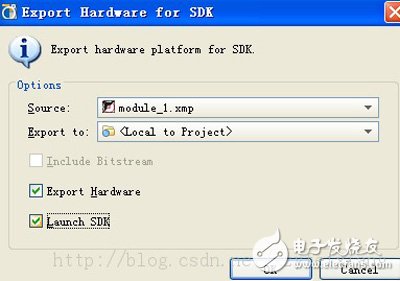

最后一步，將硬件信息導入到SDK，F(xiàn)ile-》Export Hardware，記得勾選Launch SDK，至此，硬件配置完成了。

二：建立軟件工程

上一步會進入sdk，

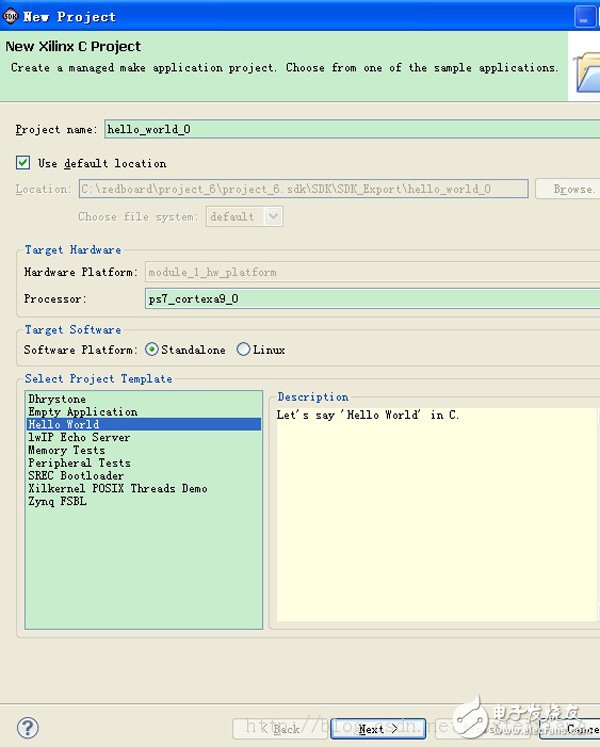

File-xilinx c project

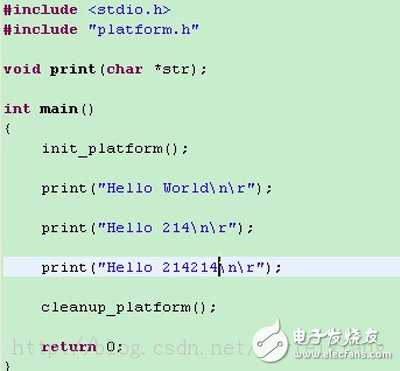

然后next和finish就可以了。可以適當修改helloworld。C文件。如下圖

Save，會自動編譯。

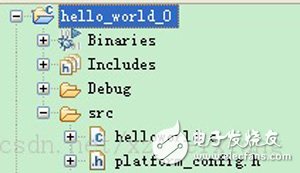

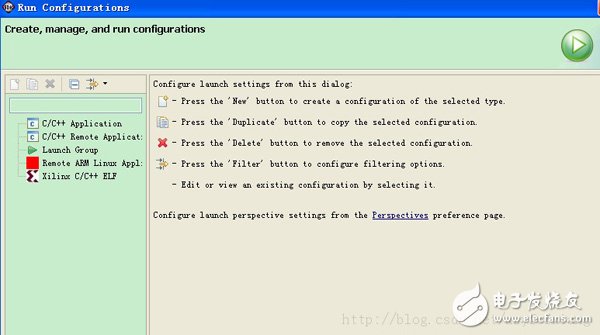

右鍵hello_world_0，Run As----Run Configuration

出現

雙擊Xilinx C/C++ELF，run就可以了，

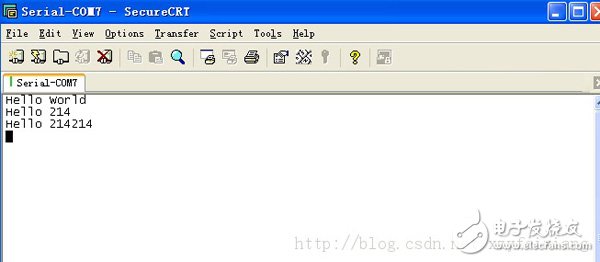

觀察效果

總結：在module_1這里栽了跟頭，因為一開始用的是module，還有就是那個很關鍵的必須把那兩個東西給remove掉。
