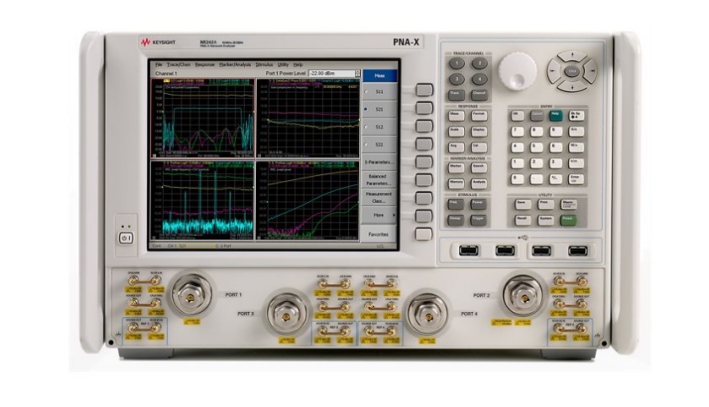

在電子工程領域，準確測量各種電子設備的增益是一項至關重要的任務。而是德矢量網絡分析儀以其強大的功能和高精度的測量能力，成為了測量增益的理想工具。今天，我們就來深入了解一下如何使用是德矢量網絡分析儀測量增益。

一、增益的重要性

增益是衡量電子設備性能的一個關鍵指標。它表示信號在通過一個系統或設備后，幅度的增加程度。對于放大器、濾波器、天線等電子元件和系統，增益的準確測量可以幫助工程師評估其性能、優化設計，并確保系統的正常運行。

二、是德矢量網絡分析儀的優勢

是德矢量網絡分析儀具有以下幾個顯著優勢，使其在增益測量方面表現出色：

1.高精度測量：能夠提供準確的幅度和相位測量，確保增益測量的精度。

2.寬頻率范圍：可以覆蓋從低頻到高頻的廣泛頻率范圍，滿足不同類型電子設備的測量需求。

3.多功能性：除了增益測量，還可以進行反射系數、傳輸系數、阻抗等參數的測量，為全面分析電子設備提供了便利。

4.自動化測量：通過軟件控制，可以實現自動化測量和數據分析，提高測量效率和準確性。

三、使用是德矢量網絡分析儀測量增益的步驟

1.連接設備

將被測設備與是德矢量網絡分析儀正確連接。對于放大器等有源設備，需要注意輸入和輸出端口的連接方式，確保信號的正確傳輸。

2.設置測量參數

打開是德矢量網絡分析儀的軟件界面，設置測量頻率范圍、功率電平、測量點數等參數。根據被測設備的特性和測量要求，選擇合適的參數設置。

3.進行校準

在進行增益測量之前，需要對是德矢量網絡分析儀進行校準。校準可以消除測量系統中的誤差，提高測量精度。通常包括開路、短路、負載校準等步驟。

4.測量增益

完成校準后，開始進行增益測量。是德矢量網絡分析儀會測量被測設備的輸入和輸出信號的幅度和相位，并計算出增益值。可以通過軟件界面實時觀察測量結果，并進行數據分析和處理。

5.分析測量結果

根據測量得到的增益值，分析被測設備的性能。可以比較不同頻率下的增益變化，評估設備的頻率響應特性。還可以結合其他參數的測量結果，全面了解設備的性能。

四、注意事項

1.正確連接設備：確保被測設備與是德矢量網絡分析儀的連接牢固可靠，避免接觸不良或信號干擾。

2.選擇合適的測量參數：根據被測設備的特性和測量要求，選擇合適的測量頻率范圍、功率電平等參數，以獲得準確的測量結果。

3.進行校準：校準是確保測量精度的關鍵步驟，務必按照正確的方法進行校準。

4.注意安全：在進行測量時，要注意安全，避免觸電和其他危險。特別是對于高功率設備的測量，要采取相應的安全措施。

是德矢量網絡分析儀是一種強大的測量工具，可以準確地測量電子設備的增益。通過正確的連接設備、設置測量參數、進行校準和分析測量結果，工程師可以獲得可靠的增益測量數據，為電子設備的設計、調試和優化提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
