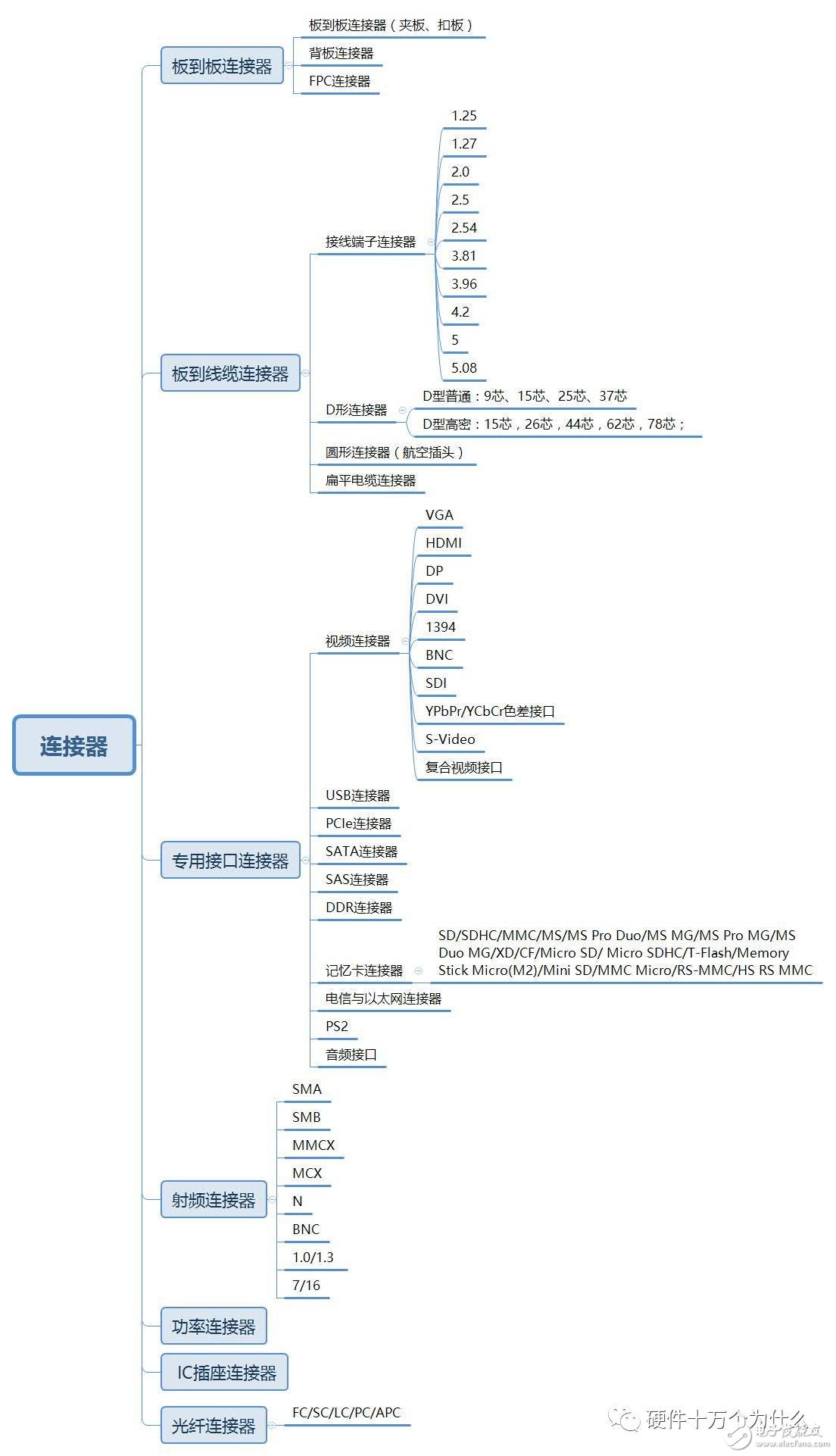

第一部分、連接器的分類

背板連接器

扁平電纜連接器

RJ

RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC（美國聯邦通信委員會標準和規章）中RJ是描述公用電信網絡的接口，計算機網絡的RJ45是標準8位模塊化接口的俗稱。

電腦上的連接器

USB連接器

功率連接器

連接器的基本特性

連接器的基本性能可分為：

機械性能

電氣性能

環境性能

機械性能

1、就連接功能而言，插拔力是重要地機械性能。插拔力分為插入力和拔出力（拔出力亦稱分離力），兩者的要求是不同的。在有關標準中有最大插入力和最小分離力規定，這表明，從使用角度來看，插入力要小（從而有低插入力LIF和 無插入力ZIF的結構），而分離力若太小，則會影響接觸的可靠性。

2、另一個重要的機械性能是連接器的機械壽命。機械壽命實際上是一種耐久性（durability）指標，在國標GB5095中把它叫作機械操作。它是以一次插入和一次拔出為一個循環，以在規定的插拔循環后連接器能否正常完成其連接功能（如接觸電阻值）作為評判依據。

3、連接器的插拔力和機械壽命與接觸件結構（正壓力大小）接觸部位鍍層質量（滑動摩擦系數）以及接觸件排列尺寸精度（對準度）有關。

電氣性能

①接觸電阻高質量的電連接器應當具有低而穩定的接觸電阻。連接器的接觸電阻從幾毫歐到數十毫歐不等。

②絕緣電阻衡量電連接器接觸件之間和接觸件與外殼之間絕緣性能的指標，其數量級為數百兆歐至數千兆歐不等。

③抗電強度或稱耐電壓、介質耐壓，是表征連接器接觸件之間或接觸件與外殼之間耐受額定試驗電壓的能力。

④其它電氣性能：

電磁干擾泄漏衰減是評價連接器的電磁干擾屏蔽效果,電磁干擾泄漏衰減 是評價連接器的電磁干擾屏蔽效果，一般在100MHz~10GHz頻率范圍內測試。

對射頻同軸連接器而言，還有特性阻抗、插入損耗、反射系數、電壓駐波比（VSWR）等電氣指標。由于數字技術的發展，為了連接和傳輸高速數字脈沖信號，出現了一些新型的連接器如高速信號連接器，相應地，在電氣性能方面，除特性阻抗外，還出現了一些新的電氣指標，如串?dāng)_（crosstalk），傳輸延遲、時滯等。

環境性能

①耐溫目前連接器的最高工作溫度為200℃（少數高溫特種連接器除外），最低溫度為-65℃。由于連接器工作時，電流在接觸點處產生熱量，導致溫升，因此一般認為工作溫度應等于環境溫度與接點溫升之和。在某些規范中，明確規定了連接器在額定工作電流下容許的最高溫升。

②耐濕潮氣的侵入會影響連接h絕緣性能，并銹蝕金屬零件。恒定濕熱試驗條件為相對濕度90%~95%（依據產品規范，可達98%）、溫度+40±20℃，試驗時間按產品規定，最少為96小時。交變濕熱試驗則更嚴苛。

第三部分 連接器選型的基本原則

載流量

在選擇走電源信號的連接器時候?qū)τ谶B接器的載流量比較關注，要采用降額設計，同時注意引腳之間的絕緣耐壓。

結構尺寸

連接器的外形尺寸是非常重要的，在產品中連接都有一定的空間限制，尤其是單板上連接器，不能與其他部件干涉。根據使用空間、安裝部位選擇合適的安裝方式（安裝有前安裝和后安裝，安裝固定方式有鉚釘、螺釘、卡圈或連接器本身卡銷快速鎖定等）和外形（直式、彎式，T型，圓形，方形）;

阻抗匹配

有些信號有阻抗要求，尤其是射頻信號，對阻抗匹配要求更為嚴格，阻抗不匹配時候會引起信號反射，從而影響信號傳輸。一般信號傳輸對連接器的阻抗沒有特殊要求。

屏蔽

隨著通訊產品的發展，EMC越來越受到重視，選擇的連接器時候需要有金屬外殼，同時線纜需要有屏蔽層，屏蔽層要與連接器的金屬外殼相連接，達到屏蔽效果，也可以采用注塑方法，將插頭部位用銅皮包裹，線纜的屏蔽層與銅皮焊接在一起。

防誤插

防誤插有兩方面：一方面是連接器本身，連接器本身旋轉180度、錯位錯誤連接導致信號錯誤連接，此時需要注意盡可能選擇防誤插連接器，或者通過調整連接器相對位置關系使裝配唯一化；另一方面，出于減少物料種類考慮，幾種信號都采用相同連接器，此時就可能出現將A插頭插到B插座上去，此時就需要注意，如果出現這樣情況時會引起嚴重后果（非簡單告警，帶有破壞性）的時候，必須將A、B接口選擇為不同類型的插座（例如A為male，B為female）；

可靠性

連接器用來連接信號，因此連接部位要可靠（例如面接觸要優于點接觸，針孔式要優于片簧式等）

通用性

在連接器的選擇過程中要盡可能選擇通用的物料，尤其同系列產品之間，連接器的選擇具有很強的通用性，減少物料種類，增加數量降低成本，同時降低供貨風險。

使用環境

連接器使用與室外、室內、高溫、高濕、鹽霧、霉菌、寒冷等環境時候，對連接器都有特殊的要求。

插拔頻率

連接器的插拔都有一定的壽命，插拔次數達到極限之后，連機器的性能就會下降，有些信號接口需要經常插拔時候選擇連接器的時候就要多注意連接器的插拔次數。

帶電情況

根據常帶電與否，選擇針型或孔型的連接器。

綜合考慮

在選擇連接器的過程中，各種因素之間不是獨立，經常會相互作用，因此我們?cè)谶B接器選型過程中要綜合考慮，選擇最合適的連接器，選擇的好壞在不同階段將不同程度影響產品。
