1、正向偏置安全工作區

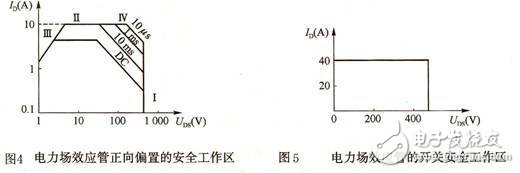

正向偏置安全工作區，如圖4所示。它是由最大漏源電壓極限線I、最大漏極電流極限線Ⅱ、漏源通態電阻線Ⅲ和最大功耗限制線Ⅳ，4條邊界極限所包圍的區域。圖中示出了4種情況：直流DC，脈寬10ms，1ms,10μs。它與GTR安全工作區比有2個明顯的區別：①因無二次擊穿問題，所以不存在二次擊穿功率PSB限制線；②因?yàn)樗☉B(tài)電阻較大，導通功耗也較大，所以不僅受最大漏極電流的限制，而且還受通態電阻的限制。

2、開關安全工作區

開關安全工作區為器件工作的極限范圍，如圖5所示。它是由最大峰值電流IDM、最小漏極擊穿電壓BUDS和最大結溫TJM決定的，超出該區域，器件將損壞。

3、轉換安全工作區

因電力場效應管工作頻率高，經常處于轉換過程中，而器件中又存在寄生等效二極管，它影響到管子的轉換問題。為限制寄生二極管的反向恢復電荷的數值，有時還需定義轉換安全工作區。

器件在實際應用中，安全工作區應留有一定的富裕度。
