周立功教授新書《面向AMetal框架與接口的編程（上）》，對AMetal框架進行了詳細介紹，通過閱讀這本書，你可以學到高度復用的軟件設計原則和面向接口編程的開發思想，聚焦自己的“核心域”，改變自己的編程思維，實現企業和個人的共同進步。經周立功教授授權，即日起，致遠電子公眾號將對該書內容進行連載，愿共勉之。

第八章為深入理解AMetal，本文內容為8.5 通用按鍵接口。

8.5 通用按鍵接口

>>> 8.5.1 定義接口

1． 接口命名

由于操作的對象是按鍵，按鍵是一種輸入設備，為了使含義更加清晰，接口命名增加input 關鍵字，因此，接口命名以“am_input_key_”作為前綴。

按鍵的操作主要分為兩大部分：按鍵檢測和按鍵處理。按鍵檢測與具體硬件相關，按鍵處理與應用相關，由用戶完成。

對于用戶，其只需關心如何對按鍵進行處理，進而定義相應的按鍵處理方法（函數），不需要關心按鍵檢測的具體細節。

對于按鍵檢測，其只需要檢測是否有按鍵事件發生（按鍵按下或按鍵釋放），當檢測到按鍵事件時，應該通知到用戶，以便進行相關的按鍵處理。

顯然，按鍵處理方法是由用戶定義的，只有用戶知道，按鍵檢測模塊無從得知。當檢測到按鍵事件時，為了能夠執行到相應的按鍵處理方法，必須使按鍵檢測模塊可以通過某種方法調用到相應的按鍵處理方法。

由此可見，按鍵處理方法是由用戶定義的，但卻需要由按鍵檢測模塊調用，可以使用典型的回調機制來處理這種情況，即：將按鍵處理方法視為需要由按鍵檢測模塊回調的函數，用戶將按鍵處理函數注冊到按鍵檢測模塊中（將函數地址傳遞給按鍵處理模塊，按鍵處理模塊使用函數指針將其保存），當檢測到按鍵事件時，查找模塊中已經注冊的按鍵處理函數，然后一一調用（通過函數指針調用）。

雖然使用單一的回調機制可以實現按鍵管理，但是，卻使得按鍵檢測模塊的職責變得不單一，其不僅要處理與硬件相關的按鍵檢測，還要管理用戶注冊的回調函數，有悖于單一職責原則。

基于按鍵檢測模塊的本質：檢測按鍵事件。可以將管理用戶注冊回調函數的部分分離出來，形成一個單獨的按鍵管理模塊。

基于此，用戶不再直接與按鍵檢測模塊產生交互，用戶將按鍵處理方法注冊到按鍵管理模塊中。當按鍵檢測模塊檢測到按鍵事件時，通知按鍵管理模塊，告知有按鍵事件發生，按鍵管理模塊接收到通知后，查找模塊中已經注冊的按鍵處理函數，然后一一調用。

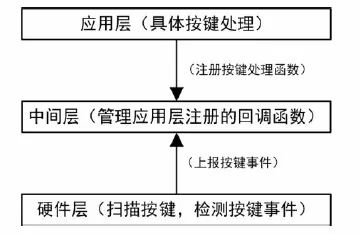

由此可見，新增按鍵管理模塊后，用戶和按鍵檢測都僅僅與按鍵管理模塊交互，實現了用戶和按鍵檢測的完全分離。這就是典型的分層設計思想，用戶屬于應用層、按鍵管理模塊屬于中間層、按鍵檢測屬于硬件層，示意圖詳見圖8.14，中間層將應用層與硬件層完全隔離。

圖8.14 按鍵系統分層結構圖

中間層需要為應用層提供一個注冊按鍵處理函數的接口，其接口名定義為：

• am_input_key_handler_register

同時，中間層還需要為硬件層提供一個上報按鍵事件的接口，用于當檢測到按鍵事件時，使用該接口通知中間層有按鍵事件發生，進而使中間層調用用戶注冊的按鍵處理函數。其接口名定義為：

• am_input_key_report

2． 接口參數

要使用am_input_key_handler_register()接口注冊按鍵處理函數，首先必須定義好按鍵處理函數的類型。

在AMetal 中，一般將回調函數的第一個形參設置為void *類型的p_arg 參數，在用戶注冊回調函數時，指定一個void*類型的變量作為調用回調函數時傳遞給第一個參數的實參，以便在回調函數中處理用戶自定義的一些上下文數據。

此外，系統中可能存在多個按鍵，為了使用戶可以區分各個按鍵，以便針對不同的按鍵作不同的處理，可以為每個按鍵分配一個唯一編碼key_code。編碼是一個整數，如0、1、2……為了可讀性，可以使用宏的形式定義一些常見的具有實際意義的按鍵編碼，如對應PC 鍵盤，可以定義KEY_A ~ KEY_Z（字母鍵）、KEY_0 ~ KEY_9（數字鍵）、KEY_KP0 ~ KEY_KP9（小鍵盤數字鍵）等等，將按鍵編碼定義在am_input_code.h 文件中，如KEY_0 ~ KEY_9的定義詳見程序清單8.37。

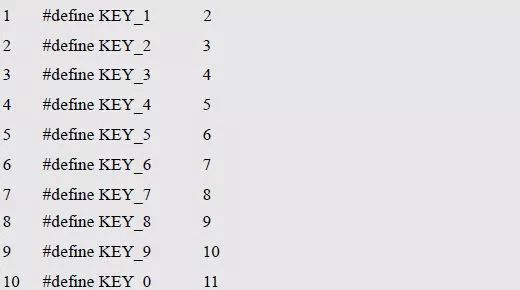

程序清單8.37 按鍵編碼定義范例（am_input_code.h）

如此一來，應用程序可以直接使用具有實際意義的按鍵編碼宏，而無需關心其對應的具體編碼值，這樣不僅增加了應用程序的可讀性，也使應用程序不依賴于具體的編碼值，更有利于跨平臺復用。例如，在一個應用中，其使用了數字鍵0，在當前平臺中，數字鍵0 對應的按鍵編碼值為11，假如在另外的某一平臺中，數字鍵0 的編碼值為12。若當前應用程序是使用數字鍵0 對應的宏KEY_0 實現的，則更換平臺后，應用程序無需作任何修改；但若應用程序直接使用了編碼值11，則更換平臺后需要修改程序，將編碼值修改為12。

雖然在絕大部分情況下都只需要處理按鍵按下事件，但是，作為通用接口，還需要考慮到，在一些特殊的應用場合，可能需要處理按鍵釋放事件，為此，可以使用一個表示按鍵狀態的key_state 參數。由于key_state 僅用于表示按下或釋放，可以使用宏的形式將可能的取值定義出來，其定義如下（am_input.h）：

回調函數作為按鍵處理函數，不需要反饋任何信息給實際調用者（中間層），因此無需返回值。基于此，按鍵處理函數的類型即為：無返回值，具有3 個參數：p_arg，key_code，key_state 的函數。注冊的回調函數需要使用函數指針來存儲函數的地址，以便當按鍵事件發生時，使用函數指針調用實際的按鍵處理函數，函數指針的類型定義為：

注冊按鍵處理函數時，需要指定注冊的按鍵回調函數以及一個void*類型的p_arg 參數作為按鍵處理函數的第一個參數。am_input_key_handler_register()的函數原型為：

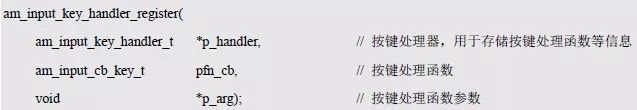

實際中，回調函數和p_arg 需要存儲在內存中，才能在合適的時候使用它們。可以定義一個專門的結構體類型存儲它們，假定類型為：am_input_key_handler_t（按鍵處理器），其具體的定義在后文根據實現來定義。顯然，每注冊一個按鍵回調函數，都需要提供這樣一個類型的內存空間。因此，注冊按鍵處理函數時，需要使用該類型的指針指定一個按鍵處理器空間，完善am_input_key_handler_register()的函數原型為：

根據前面分析的按鍵處理函數類型，在按鍵管理模塊調用回調函數時，需要知道按鍵的編碼和按鍵的狀態，以便應用程序根據實際情況進行處理。

顯然，按鍵編碼和按鍵狀態需要由按鍵檢測模塊進行檢測，當檢測到某一編碼的按鍵發生按鍵事件時，就將按鍵編碼和按鍵狀態上報給按鍵管理模塊，按鍵管理模塊進而根據這些信息調用按鍵處理函數，基于此，使用am_input_key_report 接口上報按鍵事件時，需要指定按鍵編碼key_code 和按鍵狀態key_state，其函數原型為：

3． 返回值

接口無特殊說明，直接將所有接口的返回值定義為int 類型的標準錯誤號。按鍵管理模塊接口的完整定義詳見表8.6。其對應的類圖詳見圖8.15。

圖8.15 按鍵管理接口

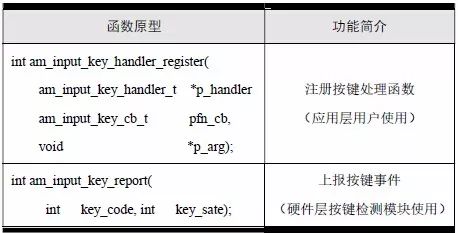

表8.6 按鍵管理通用接口（am_input.h）

>>> 8.5.2 實現接口

1． 實現am_input_key_handler_register()接口

由于按鍵管理器是一個中間層模塊，其本身與具體硬件無關，因此可以直接實現相應的接口，而無需為適應不同的硬件而定義抽象方法。

在定義接口參數時，提到了使用am_input_key_handler_t 類型的按鍵處理器來存儲指向回調函數的指針和回調函數的p_arg 參數，基于該用途，其類型定義為：

顯然，一個系統中，可能遠不止一個按鍵處理器，比如，A 應用需要處理編碼為KEY_1的按鍵，B 應用需要處理編碼為KEY_2 的按鍵，它們可以分別定義按鍵處理函數以處理各自的KEY_1 或KEY_2 按鍵，此時，就需要兩個按鍵處理器來分別存儲A 應用和B 應用的按鍵處理函數。

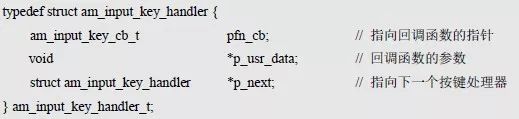

當系統中有多個按鍵處理器時，就存在一個如何管理的問題，由于按鍵處理器的個數與應用相關，具體個數不定，因此，采用單向鏈表的方式進行管理，為此，在按鍵處理器類型中新增一個p_next 成員，使其指向下一個按鍵處理器：

基于此，可以實現注冊按鍵處理函數接口，其范例程序詳見程序清單8.38。

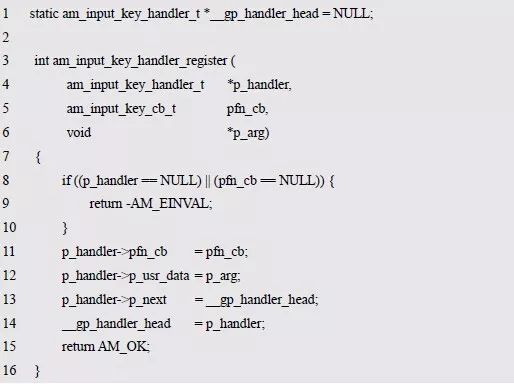

程序清單8.38 am_input_key_handler_register()接口實現范例程序

該程序首先判定了參數的有效性，然后完成了按鍵處理器中pfn_cb 和p_usr_data 的賦值，將用戶的按鍵處理函數和用戶參數保存到了按鍵處理器中，接著通過程序清單8.38 的14 ~ 15 行共計2 行代碼將新的按鍵處理器添加到鏈表首部。全局變量__gp_handler_head 指向了鏈表頭，初始時，由于沒有注冊任何按鍵處理器，因此其值為NULL。

2． 實現am_input_key_report()接口

該接口用于當硬件層檢測到按鍵事件時，通過該接口上報按鍵事件。當接收到上報事件時，需要遍歷當前系統中所有的按鍵處理器，并一一調用它們的按鍵處理函數，基于此實現按鍵事件上報接口的范例程序詳見程序清單8.39。

程序清單8.39 am_input_key_report()接口實現范例程序

該程序從鏈表的頭結點開始，依次遍歷各個按鍵處理器，然后通過函數指針調用其中的按鍵處理函數，在調用按鍵處理函數時，將按鍵處理器中存儲的用戶參數p_usr_data 作為按鍵處理函數的用戶參數傳遞，key_code 和key_state 則直接使用上報的按鍵編碼和按鍵狀態。

上述程序作為一種范例，實現非常簡潔，和其它通用接口的實現不同的是，這里沒有定義任何抽象方法，僅僅通過簡短的代碼直接實現了相應的兩個接口，這是由于按鍵管理器本身是基于分層設計的思想定義出來的，其不依賴于具體硬件，它為具體硬件檢測模塊提供了一個am_input_key_report()接口用于上報按鍵事件。

為了便于查閱，如程序清單8.40 所示展示了按鍵管理接口文件（am_input.h）的內容。

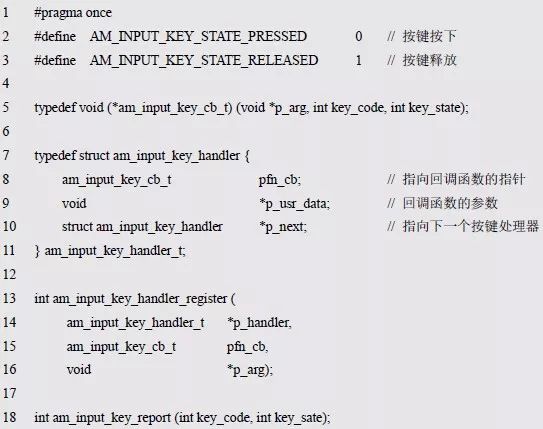

程序清單8.40 am_input.h 文件內容

>>> 8.5.3 檢測按鍵的實現

上面實現了按鍵管理器的接口，按鍵管理器作為一個中間層，其為上層應用提供了注冊按鍵處理函數的接口，為下層硬件驅動提供了按鍵事件的上報接口。顯然，對于不同的硬件，其按鍵掃描的方法是不同的，但當掃描的按鍵事件時，均只需要調用am_input_key_report()接口上報按鍵事件即可。

本節以獨立鍵盤為例，講述硬件層檢測按鍵的具體實現方法。根據面向?qū)ο蟮脑O(shè)計思想，將獨立鍵盤看做一個對象，定義其類型為：am_key_gpio_t。即：

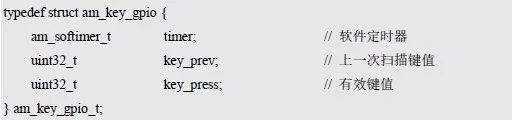

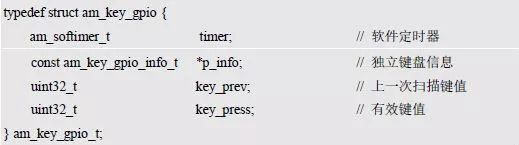

具體需要包含哪些成員呢？為了實現按鍵定時自動掃描，需要使用軟件定時器，可以新增一個軟件定時器timer 成員；在掃描過程中，為了實現消抖需要將當前掃描的鍵值和上一次掃描得到的鍵值比較，可以新增一個key_prev 成員，用于保存上一次掃描到的鍵值；當檢測到有效的掃描鍵值時（本次掃描得到的鍵值和上一次掃描得到的鍵值相同），需要和上一次有效的掃描鍵值進行比較，以確定哪些按鍵的狀態發生了變化，可以新增一個key_press成員，用于保存上一次有效的掃描鍵值。獨立鍵盤的類型可以定義為：

am_key_gpio_t 即為獨立鍵盤設備類。具有該類型后，即可使用該類型定義一個獨立鍵盤設備實例，即：

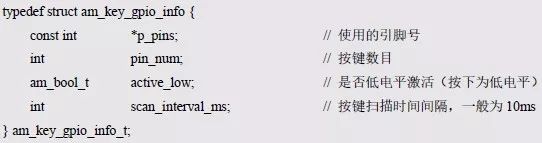

此外，為了正常使用獨立鍵盤，還需要知道一些硬件相關的基本信息，比如，引腳信息、按鍵按下的電平信息（按下為高電平還是低電平）和按鍵數目，同時還可以指定一個鍵盤掃描的時間間隔，即軟件定時器的定時周期，決定了鍵盤掃描的快慢。可以定義獨立鍵盤的信息類型為：

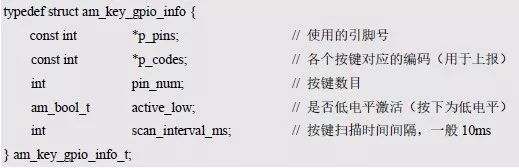

特別地，當檢測到某一按鍵事件時，需要使用am_input_key_report()上報按鍵事件，按鍵事件包括按鍵的編碼和按鍵的狀態，按鍵的狀態（按下或釋放）可以通過按鍵掃描的鍵值判定出來。為了便于用戶區分不同按鍵，為每個按鍵分配的唯一編碼值，相當于唯一ID 號，因此按鍵的編碼值只能由用戶決定，按鍵掃描程序是無法決定的，為了在上報按鍵事件時使用正確的編碼，需要由用戶提供各個按鍵的編碼信息，為此，在獨立鍵盤的信息中，新增p_codes 成員，使其指向按鍵的編碼信息，完整的獨立鍵盤信息類型定義為：

AM824-Core 上板載了一個獨立按鍵，當J14 的1 和2 短接時，KEY 與PIO_KEY（PIO0_1）連接。假定為其分配的按鍵唯一編碼為KEY_KP0，則獨立鍵盤的信息可以定義為：

類似地，在獨立鍵盤的設備類型中需要維持一個指向獨立鍵盤信息的指針，以便在任何時候都可以從獨立鍵盤設備中取出相關的信息使用，完整的獨立鍵盤設備類型定義為：

顯然，要使按鍵能夠正常掃描，需要完成設備中各成員的賦值，在完成初始賦值后，則可以啟動軟件定時器，進而以設備信息中指定的掃描時間間隔自動掃描按鍵。這些工作通常在驅動的初始化函數中完成，定義初始化函數的原型為：

其中，p_dev 為指向am_key_gpio_t 類型實例的指針，p_info 為指向am_key_gpio_info_t類型實例信息的指針。基于前面定義的設備實例和實例信息，其調用形式如下：

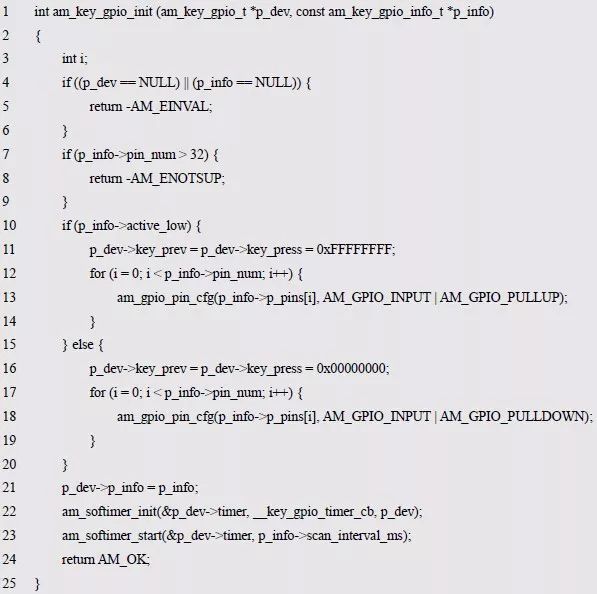

初始化函數的實現范例詳見程序清單8.41。

程序清單8.41 獨立鍵盤初始化函數實現范例

該程序首先判定了參數的有效性，需要特別注意的是，由于當前設備中使用了uint32_t類型的數據存儲掃描鍵值（如key_prev，key_press），最多只能支持32 個按鍵，因此當按鍵數目超過32 時，返回“不支持”的錯誤號。若為了支持更多的獨立按鍵，可以使用位寬更寬的數據類型，但實際上獨立鍵盤每個按鍵需要占用一個引腳，往往獨立按鍵的數目都不會過多，具有大量按鍵時，往往采用矩陣鍵盤。

接著根據按鍵按下時的電平，將引腳配置為了輸入模式，并將key_prev 和key_press 初始賦值為所有按鍵均未按下時對應的鍵值。最后，初始化并啟動了軟件定時器，將軟件定時器的定時周期設定為了獨立鍵盤信息中的掃描時間間隔，軟件定時器的周期性回調函數設置為了__key_gpio_timer_cb，即在該函數中完成獨立鍵盤的掃描，其實現詳見程序清單8.42。

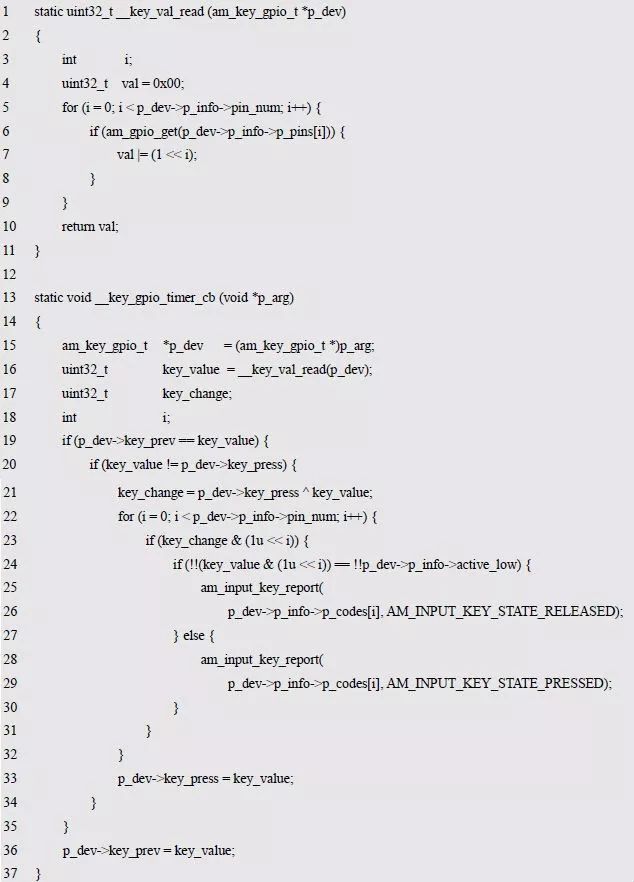

程序清單8.42 獨立鍵盤掃描函數實現

首先使用了__key_val_read()函數讀取當前的掃描鍵值，在__key_val_read()函數的實現中，依次讀取各個按鍵對應的引腳電平，將各個引腳的電平信息保存在對應的位中。當前掃描到的鍵值存儲在key_value 中。

然后將key_value 與上一次的掃描鍵值p_dev->key_prev 比較，若兩者相等，表明本次掃描鍵值key_value 是有效的鍵值。此時將有效鍵值key_value 與上一次的有效掃描鍵值p_dev->key_press 比較，若二者不等，則表明有按鍵事件發生，通過異或運算找出兩者之間發生變化了的位，其值存儲在key_change 中。

接著遍歷key_change 的各個位，若key_change 的相應位為1，則表明對應按鍵的狀態發生的變化，需要上報。按鍵位值和active_low 共同決定了當前按鍵的狀態（按下或者未按下），其對應的真值表詳見表8.7。可見，當按鍵掃描的值與active_low 相等時，表明當前按鍵未處于按下狀態，此次狀態變化是由于按鍵釋放產生的，應該上報按鍵釋放事件。反之，表明當前按鍵處于按下狀態，此次狀態變化是由于按鍵按下產生的，應該上報按鍵按下事件。上報事件時，按鍵編碼是從獨立鍵盤信息中的編碼信息中得到的。注意，在進行比較之前，將它們連續進行了兩次“取非”操作，即 “!!”，確保待比較的值只能為0 或1。

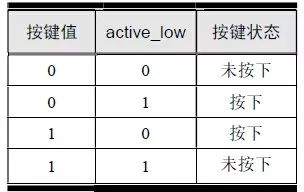

表8.7 按鍵狀態真值表

在所有按鍵事件上報結束后，表明完成了對一次有效掃描鍵值的處理，需要更新上一次的有效掃描鍵值p_dev->key_press 為key_value。無論有效按鍵的鍵值是否發生變化，在程序的末尾都會更新上一次的掃描鍵值p_dev->key_prev 為本次的掃描鍵值key_value。

為了便于查閱，如程序清單8.43 所示展示了獨立鍵盤接口文件（am_key_gpio.h）。

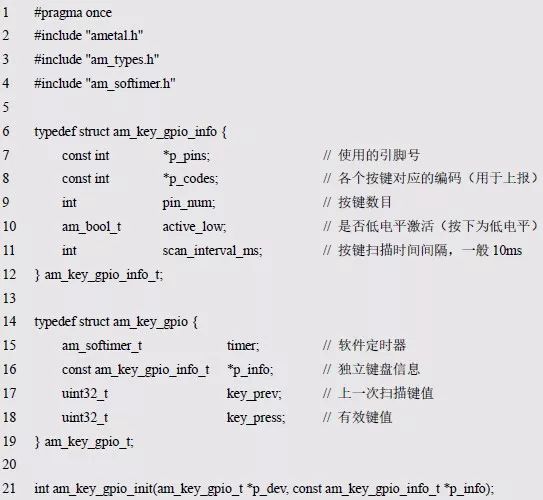

程序清單8.43 am_key_gpio.h 文件內容
