電氣二次回路看圖5大口訣的詳細分析

aIpM_gongkongwo ? 2017-12-18 15:28 ? 次閱讀

二次回路主要是指對一次設備的工況進行監測、控制、調節、保護的二次設備,按照一定的要求連接在一起構成電路,稱之為二次回路。描述二次回路的圖紙稱為二次回路圖。二次回路一般包括:控制回路、信號回路、測量回路、自動裝置回路等。

由于二次回路圖的邏輯性很強,并且是按一定規律繪制,故看圖時要抓住此規律才能比較容易看懂。

先看一次,再看二次, 看完交流,看直流。 交流看電源、直流找線圖 線圈對應查觸頭,觸頭練成一條線 上下左右順序看,屏外設備接著連。 ——流傳已久的看圖口訣

第一步:先看一次后看二次

一次:斷路器、隔離開關、電流、電壓互感器、變壓器等。了解這些設備的功能及常用的保護方式,如變壓器一般需要裝過電流保護、電流速斷保護、過負荷保護等,掌握各種保護的基本原理;再查找一、二次設備的轉換、傳遞元件,一次變化對二次變化的影響等。

第二步:看完交流看直流

先看二次圖的交流回路,以及電氣量變化的特點,再由交流量的"因"查找出直流回路的"果",一般交流回路較簡單。

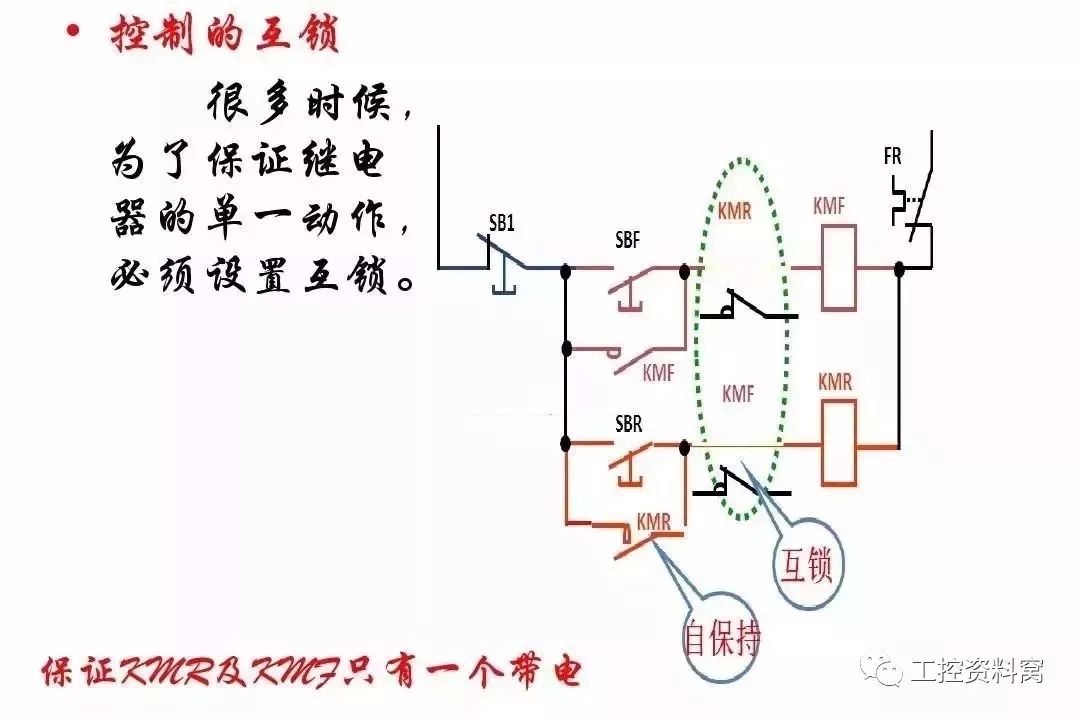

電氣二次回路看圖5大口訣的詳細分析

第三步:交流看電源,直流找線圈

交流回路一般從電源入手,包含交流電流、交流電壓回路兩部分;先找出由哪個電流互感器或哪一組電壓互感器供電(電流源、電壓源),變換的電流、電壓量所起的作用,它們與直流回路的關系、相應的電氣量由哪些繼電器反映出來。

第四步:線圈對應查觸頭,觸頭連成一條線

找出繼電器的線圈后,再找出與其相應的觸頭所在的回路,一般由觸頭再連成另一回路;此回路中又可能串接有其它的繼電器線圈,由其它繼電器的線圈又引起它的觸頭接通另一回路,直至完成二次回路預先設置的邏輯功能。

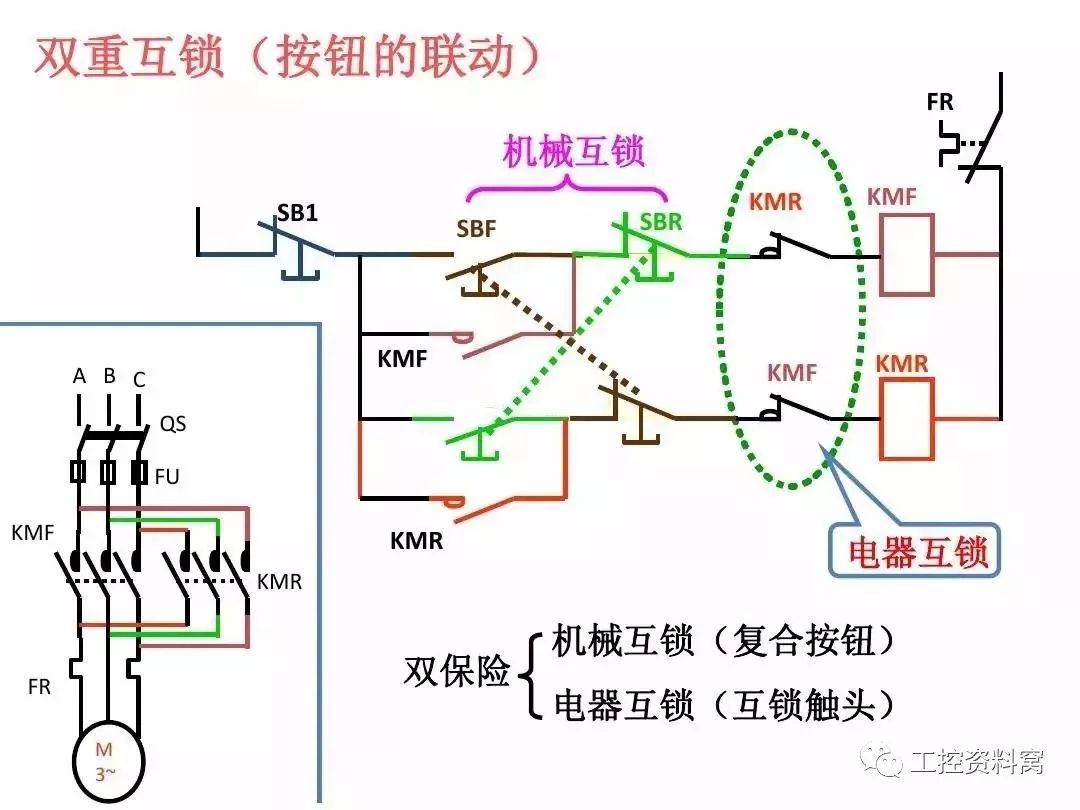

電氣二次回路看圖5大口訣的詳細分析

第五步:上下左右順序看,屏外設備接著連

主要針對展開圖、端子排圖及屏后設備安裝圖。原則上由上向下、由左向右看,同時結合屏外的設備一起看。

記住這5個順口溜 那么接下來的問題,就能輕而易舉的解決了!
