1.直觀法直觀法是根據電器故障的外部表現，通過看、聞、聽等手段，檢查、判斷故障的方法。（1）檢查步驟：調查情況：向操作者和故障在場人員詢問情況，包括故障外部表現、大致部位、發生故障時環境情況。如有無異常氣體、明火、熱源是否靠近電器、有無腐蝕性氣體侵入、有無漏水，是否有人修理過，修理的內容等等。初步檢查：根據調查的情況，看有關電器外部有無損壞、連線有無斷路、松動，絕緣有無燒焦，螺旋熔斷器的熔斷指示器是否跳出，電器有無進水、油垢，開關位置是否正確等。

試車：通過初步檢查，確認有會使故障進一步擴大和造成人身、設備事故后，可進一步試車檢查，試車中要注意有無嚴重跳火、異常氣味、異常聲音等現象，一經發現應立即停車，切斷電源。注意檢查電器的溫升及電器的動作程序是否符合電氣設備原理圖的要求，從而發現故障部位。（2）檢查方法：觀察火花：電器的觸點在閉合、分?jǐn)嚯娐坊驅Ь€線頭松動時會產生火花，因此可以根據火花的有無、大小等現象來檢查電器故障。例如，正常緊固的導線與螺釘間發現有火花時，說明線頭松動或接觸不良。電器的觸點在閉合、分?jǐn)嚯娐窌r跳火說明電路通，不跳火說明電路不通。控制電動機的接觸器主觸點兩相有火花、一相無火花時，表明無火花的一相觸點接觸不良或這一相電路斷路；三相中兩相的火花比正常大，別一相比正常小，可初步判斷為電動機相間短路或接地；三相火花都比正常大，可能是電動機過載或機械部分卡住。在輔助電路中，接觸器線圈電路通電后，銜鐵不吸合，要分清是電路斷路還是接觸器機械部分卡住造成的?？砂匆幌聠影粹o，如按鈕常開觸點閉合位置斷開時有輕微的火花，說明電路通路，故障在接觸器的機械部分；如觸點間無火花，說明電路是斷路。動作程序：電器的動作程序應符合電氣說明書和圖紙的要求。如某一電路上的電器動作過早、過晚或不動作，說明該電路或電器有故障。另外，還可以根據電器發出的聲音、溫度、壓力、氣味等分析判斷故障。運用直觀法，不但可以確定簡單的故障，還可以把較復雜的故障縮小到較小的范圍。

2.測量電壓法測量電壓法是根據電器的供電方式，測量各點的電壓值與電流值并與正常值比較。具體可分為分階測量法、分段測量法和點測法。

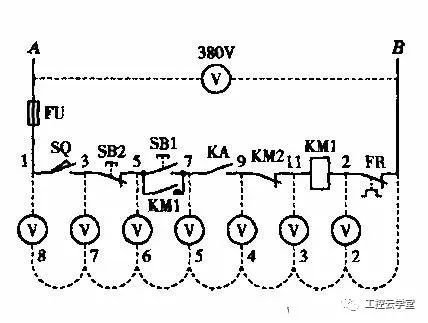

測量電壓法是根據電器的供電方式，測量各點的電壓值與電流值并與正常值比較。①分階測量法（圖1所示）：當電路中的行程開關SQ和中間繼電器的常開觸點KA閉合時，按啟動按鈕SB1，接觸器KMl不吸合，說明電路有故障。首先測量A, B兩點電壓，正常值為380V。然后按啟動按鈕不放，同時將黑色測試棒接到B點上，紅色測試棒接標號依次向前移動，分別測量標號2、11、9、7、5、3、1各點的電壓。

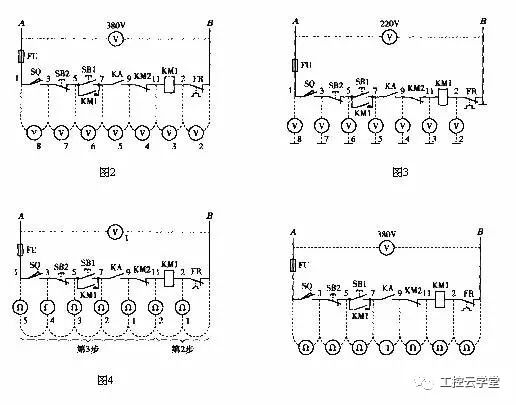

圖1維修實踐中，根據故障的情況也可不必逐點測量，而多跨幾個標號測試點，如B與11、B與3等。②分段測量法：觸點閉合時各電器之間的導線，通電時其電壓降接近于零。而用電器、各類電阻、線圈通電時，其電壓降等于或接近于外加電壓。根據這一特點，采用分段測量法檢查電路故障更為方便，如圖2所示，按下按鈕SBl時如接觸器KM1不吸合，按住按鈕SB1不放，先側A、B兩點的電壓，電壓在380V，而接觸器不吸合說明電路有斷路之處。③點測法：電氣的輔助電路電壓為220V且零線接地的電路，可采用點測法來檢查電路故障〔如圖3所示）。

3.測電阻法可分為分階測量法和分段測量法。這兩種方法適用于開關、電器分布距離較大的電氣設備。①分階測量法：確定電路中的行程開關SQ（圖4)、中間繼電器觸點KA閉合時，按啟動按鈕SBl，接觸器KM1不吸合，說明該電路有故障。檢查時先將電源斷開，測量A、B兩點電阻（注意，測量時要一直按下按鈕SB1)，如電阻為無窮大，說明電路斷路。②分段測量法：先切斷電源，按下啟動按鈕SB1（圖5)，兩測試棒逐段或重點測試相鄰兩標號（除2-11兩點外）的電阻，如兩點間電阻很大，說明該觸點接觸不良或?qū)Ь€斷路。例如，當測得1-3兩點間電阻很大時，說明行程開關觸點接觸不良。這兩種方法適用于開關、電器分布距離較大的電氣設備。

4.對比、置換元件、逐步開路（或接入）法①對比法：把檢測數據與圖紙資料及平時記錄的正常參數相比較來判斷故障。對無資料又無平時記錄的電器，可與同型號的完好電器相比較。電路中的電器元件屬于同樣控制性質或多個元件共同控制同一設備時，可以利用其他相似的或同一電源的元件動作情況來判斷故障。例如，異步電動機正反轉控制電路，若正轉接觸器KM1不吸合，可操縱反轉，看接觸器KM2是否吸合，如吸合，則證明KM1電路本身有故障。②置轉換元件法：某些電路的故障原因不易確定或檢查時間過長時，但是為了保證電氣設備的利用率，可置換同一相性能良好的元器件實驗，以證實故障是否由此電器引起。運用置換元件法檢查時應注意，當把原電器拆下后，要認真檢查是否已經損壞，只有肯定是由于該電器本身因素造成損壞時，才能換上新電器，以免新?lián)Q元件再次損壞。③逐步開路（或接入）法：多支路并聯且控制較復雜的電路短路或接地時，一般有明顯的外部表現，如冒煙、有火花等。電動機內部或帶有護罩的電路短路、接地時，除熔斷器熔斷外，不易發現其他外部現象。這種情況可采用逐步開路（或接入）法檢查。a、逐步開路法：遇到難以檢查的短路或接地故障，可重新更換熔體，把多支路并聯電路，一路一路逐步或重點地從電路中斷開，然后通電試驗，若熔斷器不再熔斷，故障就在剛剛斷開的這條電路上。然后再將這條支路分成幾段，逐段地接入電路。當接入某段電路時熔斷器又熔斷，故障就在這段電路及某電器元件上。這種方法簡單，但容易把損壞不嚴重的電器元件徹底燒毀。b、逐步接入法：電路出現短路或接地故障時，換上新熔斷器逐步或重點地將各支路一條一條的接入電源，重新試驗。當接到某段時熔斷器又熔斷，故障就在剛剛接入的這條電路及其所包含的電器元件上。

5.強迫閉合法在排隊電器故障時，經過直觀檢查后沒有找到故障點而手下也沒有適當?shù)膬x表進行測量，可用一絕緣棒將有關繼電器、接觸器、電磁鐵等用外力強行按下，使其常開觸點閉合，然后觀察電器部分或機械部分出現的各種現象，如電動機從不轉到轉動，設備相應的部分從不動到正常運行等。在排除電器故障時，經過直觀檢查后沒有找到故障點而手下也沒有適當?shù)膬x表進行測量，可用一絕緣棒將有關繼電器、接觸器、電磁鐵等用外力強行按下，使其常開觸點閉合，然后觀察電器部分或機械部分出現的各種現象，如電動機從不轉到轉動，設備相應的部分從不動到正常運行等。

①檢查一條回路的故障：在異步電動機控制電路（圖3)中，若按下起動按鈕SB1，接觸器KM1不吸合，可用一細絕緣棒或絕緣良好的螺絲刀（注意手不能碰金屬部分），從接觸器滅弧罩的中間孔（小型接觸器用兩絕緣棒對準兩側的觸點支架）快速按下然后迅速松開，可能有如下情況出現：a、電動機啟動，接觸器不再釋放，說明啟動按鈕SB1接觸不良。b、強迫閉合時，電動機不轉但有嗡嗡的聲音，松開時看到三個觸點都有火花，且亮度均勻。其原因是電動機過載或輔助電路中的熱繼電器FR常閉觸點跳開。C、強迫閉合時，電動機運轉正常，松開后電動機停轉，同時接觸器也隨之跳開，一般是輔助電路中的熔斷器FU熔斷或停止、啟動按鈕接觸不良。d、強迫閉合時電動機不轉，有嗡嗡聲，松開時接觸器的主觸點只有兩觸點有火花。說明電動機主電路一相斷路。接觸器一主觸點接觸不良。②檢查多支路自動控制電路的故障：在多支路自動控制降壓啟動電路（圖6)，啟動時，定子繞組上串聯電阻R，限制了啟動電流。在電動機上升到一定數值時，時間繼電器KT動作，常開觸點閉合，接通KM2電路，啟動電阻R自動短接，電動機正常運行。如果按下啟動按鈕SB1，接觸器不吸合，可將KM1強迫閉合，松開后看KM1是否保持在吸合位置，電動機在強迫閉合瞬間是否啟動。如果KM1隨絕緣棒松開而釋放，但電動機轉動了，則故障在停止按鈕SB2熱繼電器FR觸點或KM1本身。如電動機不轉，故障在主電路熔斷器、電源無電壓等。如KMI不再釋放，電動機正常運轉，故障在啟動按鈕SBl和KM1的自鎖觸點。

圖6當按下啟動按鈕SB1，KM1吸合，時間繼電器KT不吸合。故障在時間繼電器線圈電路或其機械部分。如時間繼電器吸合，但KM2不吸合，可用小螺絲刀按壓KT上的微動開關觸桿，注意聽是否有開關動作的聲音，如有聲音且電動機正常運行，說明微動開關裝配不正確。

6.短接法設備電路或電器的故障大致歸納為短路、過載、斷路、接地、接線錯誤、電器的電磁及機械部分故障等六類。諸類故障中出現較多的為斷路故障。它包括導線斷路、虛連、松動、觸點接觸不良、虛焊、假焊、熔斷器熔斷等。對這類故障除用電阻法、電壓法檢查外，還有一種更為簡單可靠的方法，就是短接法。方法是用一根良好絕緣的導線，將所懷疑的斷路部位短路接起來，如短接到某處，電路工作恢復正常，說明該處斷路。具體操作可分為局部短接法和長短接法。設備電路或電器的故障大致歸納為短路、過載、斷路、接地、接線錯誤、電器的電磁及機械部分故障等六類。諸類故障中出現較多的為斷路故障。它包括導線斷路、虛連、松動、觸點接觸不良、虛焊、假焊、熔斷器熔斷等。對這類故障除用電阻法、電壓法檢查外還有一種更為簡單可靠的方法，就是短接法。方法是用一根良好絕緣的導線，將所懷疑的斷路部位短路接起來，如短接到某處，電路工作恢復正常，說明該處斷路。

①局部短接法（圖7)：當確定電路中的行程開關SQ和中間繼電器常開觸點KA閉合時，按下啟動按鈕SB1，接觸器KM1不吸合，說明該電路有故障。檢查時，可首先測量A、B兩點電壓，若電壓正常，可將按鈕SB1按住不放，分別短接1-3、3-5、7-9、9-11和B-2。當短接到某點，接觸器吸合，說明故障就在這兩點之間。②長短接法：長短接法是指一次短接兩個或多個觸點或線段，用來檢查故障的方法。這樣做既節約時間，又可彌補局部短接法的某些缺陷。例如，兩觸點SQ和KA同時接觸不良或?qū)Ь€斷路（圖8)，短接法檢查電路故障的結果可能出現錯誤的判斷。而用長短接法一次可將1-11短接，如短接后接觸器KM1吸合，說明1-11這段電路上一定有斷路的地方，然后再用局部短接的方法來檢查，就不會出現錯誤判斷的現象。

圖7

以上幾種檢查方法，要活學活用，遵守安全操作規章。對于連續燒壞的元器件應查明原因后再進行更換；電壓測量時應考慮到導線的壓降；不違反設備電器控制的原則，試車時手不得離開電源開關，并且保險應使用等量或略小于額定電流；注意測量儀器的擋位的選擇。
