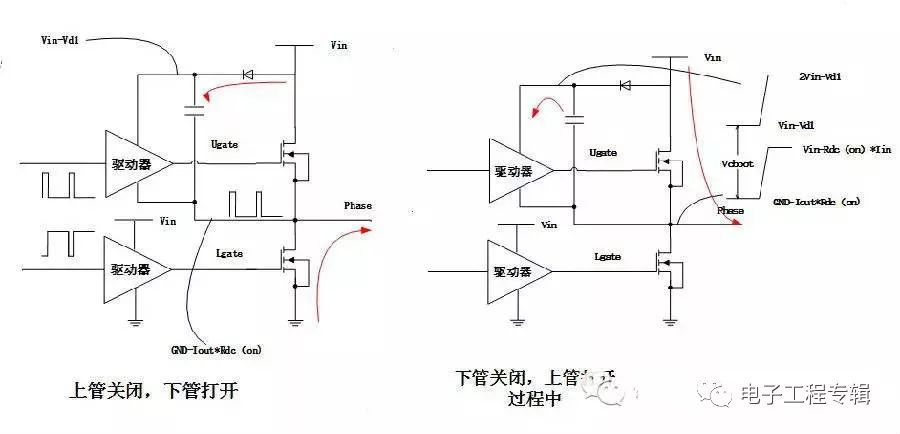

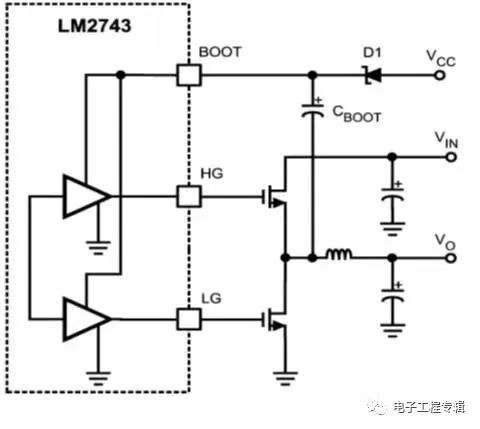

自舉電容，內部高端MOS需要得到高出IC的VCC的電壓，通過自舉電路升壓得到，比VCC高的電壓，否則，高端MOS無法驅動。自舉是指通過開關電源MOS管和電容組成的升壓電路,通過電源對電容充電致其電壓高于VCC。最簡單的自舉電路由一個電容構成，為了防止升高后的電壓回灌到原始的輸入電壓，會加一個Diode.自舉的好處在于利用電容兩端電壓不能突變的特性來升高電壓。舉個例子來說，如果MOS的Drink極電壓為12V，Source極電壓原為0V，Gate極驅動電壓也為12V，那么當MOS在導通瞬間，Soure極電壓會升高為Drink減壓減去一個很小的導通壓降，那么Vgs電壓會接近于0V，MOS在導通瞬間后又會關斷，再導通，再關斷……。如此下去，長時間在MOS的Drink極與Source間通過的是一個N倍于工作頻率的高頻脈沖，這樣的脈沖尖峰在MOS上會產生過大的電壓應力，很快MOS管會被損壞。如果在MOS的Gate與Source間接入一個小電容，在MOS未導通時給電容充電，在MOS導通，Source電壓升高后，自動將Gate極電壓升高，便可使MOS保持繼續導通。
