AESP100末端多回路智慧用電在線監測裝置
AESP100系列末端多回路智慧用電在線監測裝置（以下簡稱裝置）應用于戶內建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電網絡。此裝置配合斷路器使用，對用電線路的關鍵電氣因素，如電壓、電流、功率、溫度、能耗等進行實時監測，具有預警報警、電能計量統計等功能。
本系列產品適用于單相、雙火線、三相三線、三相四線中性點直接接地（TT）的低壓電網系統。
1. 產品型號
表1 裝置功能描述表
| 產品型號 | 功能描述 |
| AESP100-2P | 可實時監測電壓、電流、功率、電能和溫度等參量；具有過壓、欠壓、過載、過流、和超溫等多種報警功能；極數為2P；標配RS-485（MODBUS）通訊。 |
| AESP100-3P | 可實時監測電壓、電流、功率、電能和溫度等參量；具有過壓、欠壓、過載、過流、和超溫等多種報警功能；極數為3P；標配RS-485（MODBUS）通訊。 |
表2 智能網關功能描述表
| AESP100-M-CE | 可連接最多16個回路；可查看各個回路電壓、電流、功率、電能、溫度和漏電等實時數據；可查看各個回路的故障、報警和分合等狀態；可對各個回路進行參數設置和控制；導軌式安裝，LCD液晶顯示；支持事件記錄；支持RS485通訊；支持以太網通訊。 |
| AESP100-M-4G | 可連接最多16個回路；可查看各個回路的電壓、電流、功率、電能、溫度和漏電等實時數據；可查看各個回路的故障、報警和分合等狀態；可對各個回路進行參數設置和控制；導軌式安裝，LCD液晶顯示；支持事件記錄；支持RS485通訊；支持4G網絡通訊 |
2. 技術參數
表3 裝置技術參數表
| 產品型號 | AESP100-2P | AESP100-3P | |
| 極數 | 2P | 3P | |
| 孔徑 | 6.6mm | ||
| 回路數 | 1個單相回路或2個單相回路 | 1個三相回路或3個單相回路 | |
| 額定電壓 | AC 220V | ||
| 額定電流 | 10(63)A | ||
| 報警功能 | 過流報警 | 默認100%額定電流預警，110%額定電流報警，閾值可調 | |
| 過載報警 | 默認100%額定功率預警，110%額定功率報警，閾值可調 | ||
| 過壓報警 | 默認110%額定電壓預警，120%額定電壓報警，閾值可調 | ||
| 欠壓報警 | 默認90%額定電壓預警，80%額定電壓報警，閾值可調 | ||
| 過溫報警 | 默認80℃預警，100℃報警，閾值可調 | ||
| 防護等級 | IP30 | ||
| 海拔要求 | 2000m | ||
| 環境溫度 | -10℃～55℃，24h平均溫度不高于40℃ | ||
| 環境要求 | 無爆炸危險、無導電塵埃、無足以腐蝕金屬和破壞絕緣、無顯著震動 | ||
| 相對濕度 | +40℃時，空氣的相對濕度50%，在較低溫度下可以有較高的相對濕度 | ||
| 儲存溫度 | -20℃-70℃ | ||
| 安裝方式 | 配合斷路器直接安裝或引線安裝 | ||
表4 AESP100系列智能網關技術參數表
| 產品型號 | AESP100-M-4G | AESP100-M-CE |
| 工作電源 | AC 220V | |
| 功耗 | ≤30W | |
| 通訊方式 | 4G | 以太網 |
| 顯示方式 | LCD點陣液晶顯示 | |
| 事件記錄 | 報警、故障、動作記錄最大各20條 | |
| 協議 | Modbus、MQTT等 | |
| 海拔要求 | 2000m | |
| 環境溫度 | -10℃-45℃，24h平均溫度不高于35℃ | |
| 環境要求 | 無爆炸危險、無導電塵埃、無足以腐蝕金屬和破壞絕緣、無顯著震動 | |
| 相對濕度 | +40℃時，空氣的相對濕度50%，在較低溫度下可以有較高的相對濕度 | |
| 儲存溫度 | -20℃-70℃ | |
| 防護等級 | IP20 | |
| 安裝方式 | 標準35mm導軌安裝 | |
3.
審核編輯 黃宇
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
在線監測
+關注
關注
1文章
688瀏覽量
26888
發布評論請先 登錄
相關推薦
用電數據 一網打盡“多回路計量電表”讓能耗管理更簡單
臃腫擠占空間）、安裝調試耗時耗力、監測能力單一滯后（僅支持 1-2 回路獨立監測），已難以滿足現代配電系統 “緊湊化、智能化、集成化” 的管理需求。在此背景下，安科瑞全新多回路計量模塊

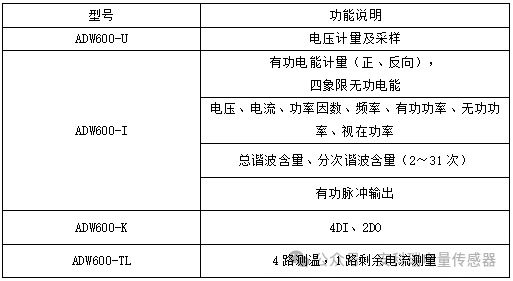

多回路智慧計量新選擇：安科瑞ADW600模塊，實現全場景電力參數準確監測
