開關柜機械特征監控是指對電力系統中使用的開關設備的機械性能進行監測，以確保其正常運行并預防故障。開關柜機械特征監控是確保電力系統安全穩定運行的重要環節。其實現方式主要依賴于多種技術手段的綜合運用。

一、開關柜機械特征的主要監控參數包括：

1、合、分閘線圈電流與電壓：這些參數反映了開關柜在分合閘操作過程中的電氣特性，對于判斷操作機構的性能至關重要。

2、合閘彈簧狀態：合閘彈簧是提供分合閘動力的重要部件，其狀態直接影響分合閘的準確性和可靠性。

3、斷路器動觸頭行程：動觸頭行程是斷路器在分合閘過程中觸頭移動的距離，反映了觸頭運動的準確性和穩定性。

4、斷路器觸頭速度：觸頭速度是影響斷路器分斷能力的重要因素，高速觸頭能更有效地熄滅電弧，確保分斷過程的順利進行。

5、機械振動與噪聲：開關柜在操作過程中會產生機械振動和噪聲，這些參數可以反映設備的運行狀態和潛在故障。

6、操作力：指在正常使用條件下，需要施加多大的力才能使斷路器開合。操作力大小與斷路器的類型、額定電壓、額定電流等因素有關。

7、動作時間：指開關柜斷路器從檢測到故障到動作的時間。快速準確的動作時間對于保護設備和人員安全至關重要。

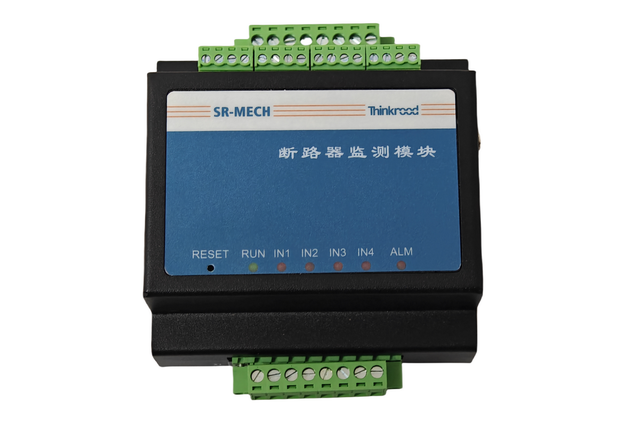

（蜀瑞創新開關柜機械特征監測模塊）

二、實現機械特征監控通常涉及的步驟和技術：

1、傳感器安裝：

在關鍵機械部件上安裝傳感器，如斷路器的操作機構、觸點位置等。常用的傳感器包括位移傳感器、速度傳感器、加速度傳感器和力傳感器等。

2、數據采集：

使用數據采集系統（DAS）來收集來自傳感器的數據。這些系統可以實時記錄操作參數，如運動的速度、加速度、行程時間、接觸壓力等。

3、數據分析與處理：

通過專用軟件對采集到的數據進行分析，以識別異常模式或趨勢。這可能涉及到機器學習算法、統計過程控制或其他先進的分析技術。

4、狀態評估：

基于分析結果，評估開關柜的當前狀態，并確定是否需要維護或修理。例如，如果檢測到操作速度減慢或行程時間增加，可能表明存在潛在問題。

5、預警與報警：

設立閾值，當監控指標超出正常范圍時觸發警報。這樣可以在早期發現故障跡象，從而采取預防措施。

6、遠程監控與診斷：

實施遠程監控解決方案，允許技術人員從遠處監控設備的狀態，并在必要時進行診斷和調整。

7、歷史數據存檔與趨勢分析：

將長期的歷史數據保存下來，用于趨勢分析和設備健康預測。這對于了解設備的老化情況及優化維護計劃非常重要。

8、集成到SCADA或EMS系統：

將機械特征監控系統集成到更廣泛的電站自動化系統中，如SCADA（監控和數據采集）或EMS（能源管理系統），以便統一管理和決策支持。

（蜀瑞創新開關柜機械特征分析軟件系統）

為了實現有效的開關柜機械特征監控，還需要考慮選擇合適的硬件和軟件平臺、確保系統的可靠性和安全性、以及培訓相關工作人員正確使用和解讀監控系統提供的信息。此外，隨著技術的發展，物聯網(IoT)、人工智能(AI)和大數據分析等新技術也在逐漸應用于這一領域，為更加智能化的監控提供了可能。

綜上所述，開關柜機械特征監控的實現需要綜合運用多種技術手段和輔助手段，通過實時監測和分析設備的運行狀態和潛在故障，確保電力系統的安全穩定運行。蜀瑞創新有著近20年深厚的技術積累，專注智能開關柜一鍵順控、局放監測、機械特征監控。
