LFH200是一種4*50矩陣PIN針的低插入應力螺旋形連接器，主要用在高密集成電路上，在測試領域，典型應用在PXI矩陣和多路復用開關卡上，是繼MOLEX停產后市面上為數不多的自行開模設計的連接器，為了實現從PXI板卡到被測物端的多種連接形式，騰方中科200PIN系列產品涵蓋了接口盒、標準電纜和母頭。

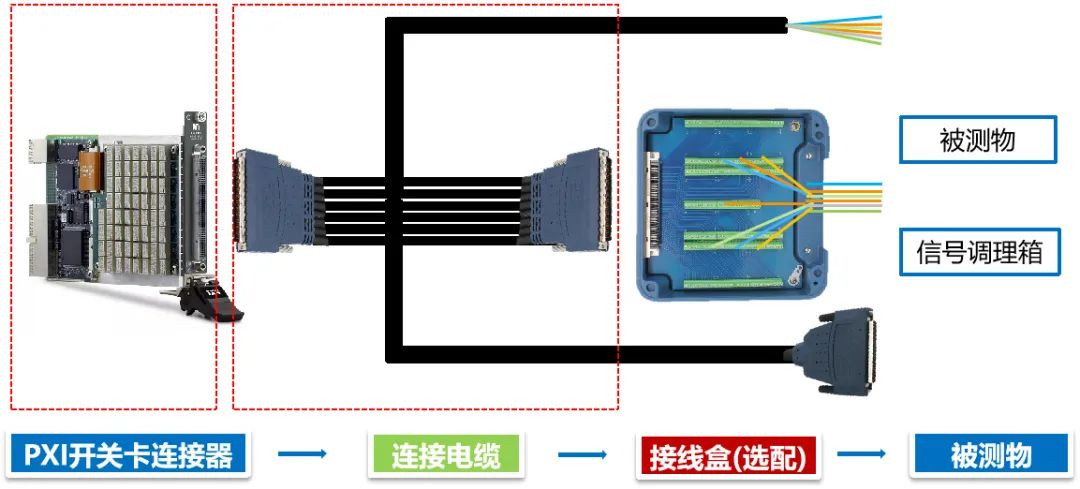

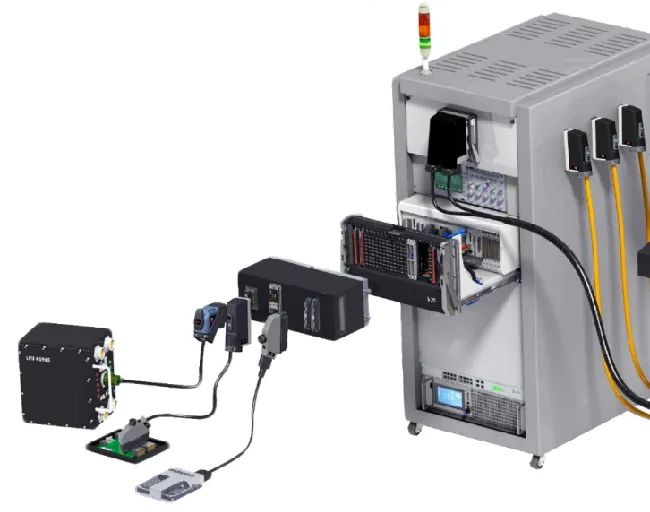

01LFH200連接形式

搭配海量互連

通過200PIN的連接器轉成海量互連模塊，主要應用在大型的測試系統中

電纜加接線盒

通過接線盒里的螺絲端子自定義連接，主要應用于實驗室、一些簡單單一的測試中。

直連信號調理箱

直接在信號調理箱做一個面板連接器，再通過標準電纜完成連接

電纜轉散線

一端連接測試儀器，一端連接輸出接口，主要應用在便攜式設備中，是一種經濟實惠的連接方式

02LFH200系列產品

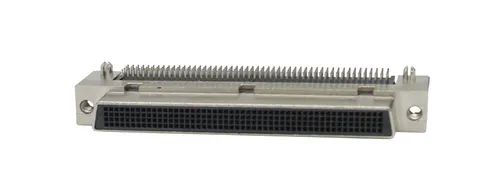

連接器板端連接器

板端連接器騰方中科目前開發了CMC101700彎插母頭一款型號，彎針設計主要方便插入板卡中。

線端連接器

線端連接器為公頭連接器，此款連接器為鐵殼材質，抗干擾能力更強，最大支持1A/150V。

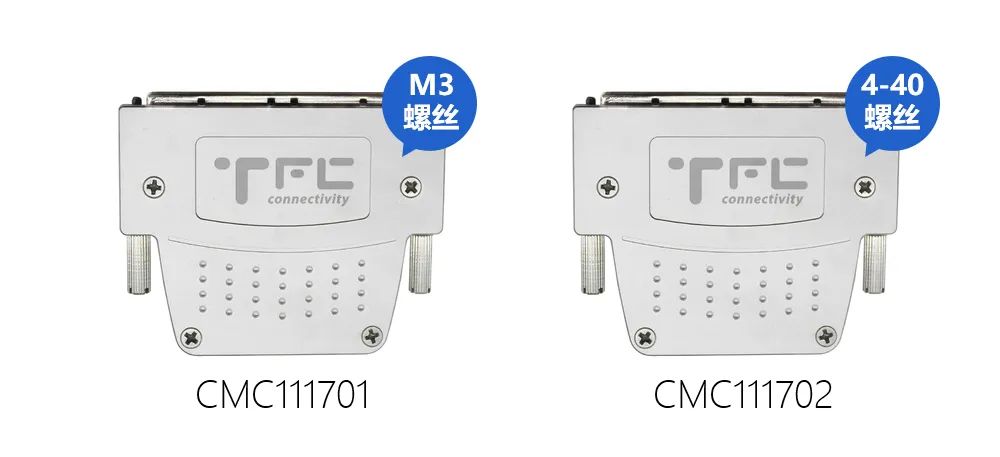

針對客戶選購的板卡不同，騰方中可提供兩種螺絲選擇（4-40螺絲和M3螺絲）。

4-40螺絲：適用于Pickering品牌板卡

M3螺絲：適用于美國NI、中國簡儀等國產品牌板卡

標準電纜

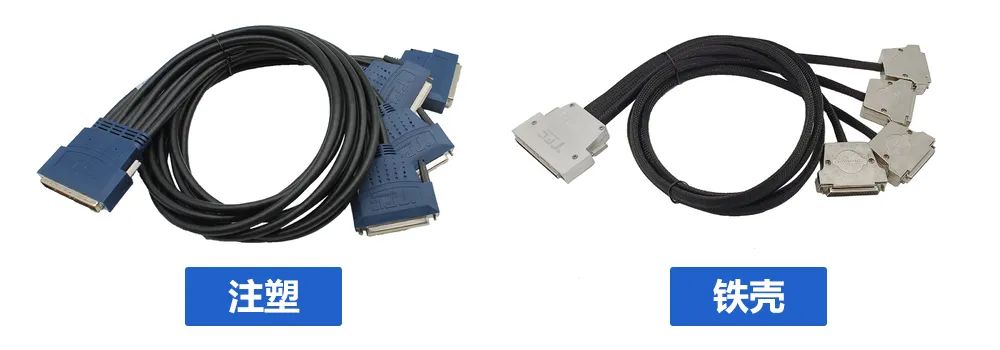

200PIN公頭轉4*DB50電纜

該系列采用一分多路，轉4個50路D-BUS接頭的設計，目前應用非常廣泛

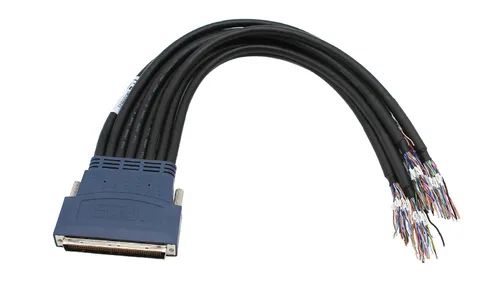

200PIN公頭轉散線

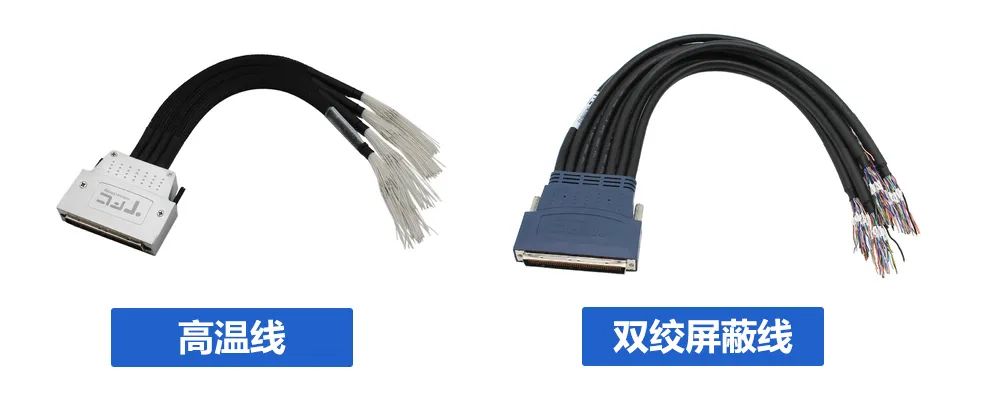

可分為常規款和高溫鍍銀導線款

常規款：是一分八路雙腳屏蔽線，采用銅鍍錫導線雙絞屏蔽。

高溫鍍銀導線：一分四路散線，單導線耐溫可達200℃

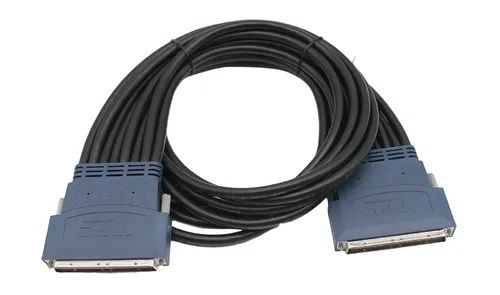

200PIN公頭轉200PIN公頭

該系列產品采用一分8路，轉一個200PIN插頭設計，高效屏蔽，有效解決信號串擾問題

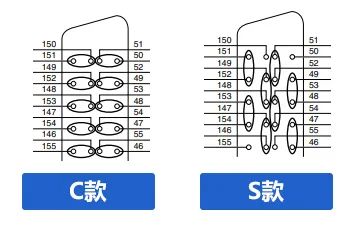

LFH200系列電纜有C版本和S版本，他們主要的區別是，雙絞對的線序關系不一樣。

S款：S款在LFH200連接器端，雙絞對是1/2一對，3/4一對，上下排序

C款：在LFH20連接器端，雙絞對是1/100一對，2/99一對，左右排序

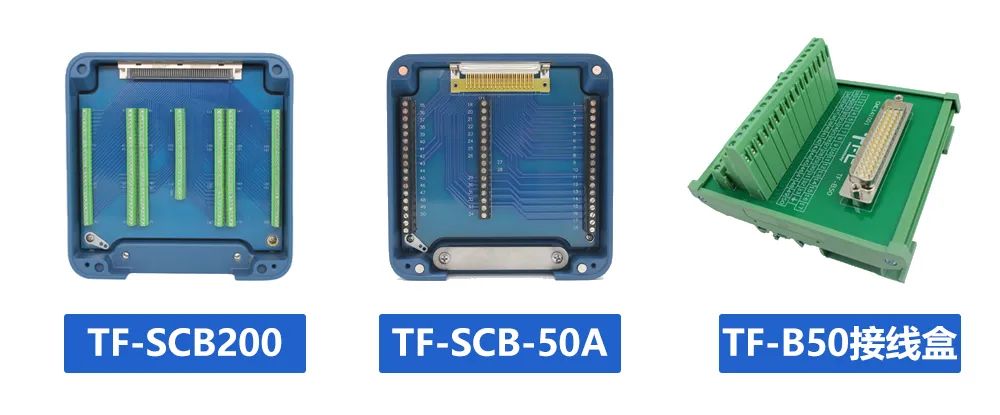

接線盒板端連接器

騰方中科接線盒可分為抗噪屏蔽接線盒和端子盒，可根據測試需求進行選購。

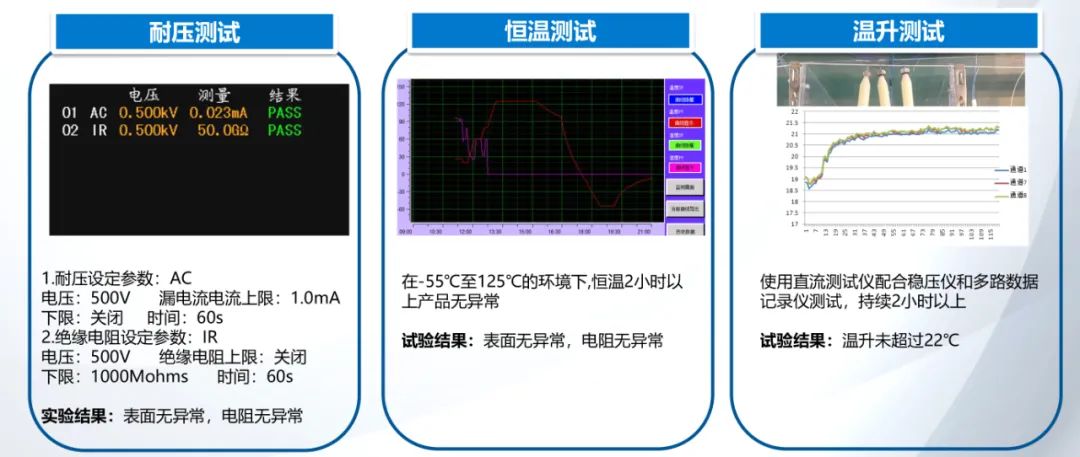

騰方中科200PIN產品系列全面，覆蓋了從PXI到被測物的多種連接方式。關于品質，產品性能有保障，可提供全套電氣/環境和機械測試報告。
