我們?cè)谵k公、繪畫，或者小孩在學習的時候，經常都會用到手寫板，它不僅能顯著提升效率，還能讓創作和學習過程更加流暢自如。

而這一切的背后，都離不開先進的手寫板芯片。譬如今天介紹的這款低成本、低功耗、外圍電路簡單的手寫板芯片納祥科技NX701G。

㈠ NX701G芯片概述

納祥科技NX701G是一款通用的手寫板擦寫自動控制芯片，它采用3V紐扣電池或者兩節或者三節普通千電池供電，自帶升壓電路，并每次自動產生1個極性相反的高壓擦寫脈沖，以達到一次性對手寫板進行擦寫的目的。

NX701G為一鍵式自動擦寫控制器，其觸發為ER端從低到高的上升沿，亦即連接該pin的鍋片開關按壓行為。在一次脈沖產生周期內的多次按壓行為僅觸發一次擦寫脈沖的產生，直至1個脈沖完全結束，等待下一個按壓動作觸發。

NX701G為一款內置升壓電路并可以自動產生擦寫脈沖的手寫板擦寫控制芯片。擦寫脈沖1個，每次脈沖的輸出和上一次的脈沖相反。脈沖電壓可以通過外置電阻設置。

㈡ NX701G主要特性

NX701G主要有以下特性：

● 不擦寫狀態下基本零功耗(nA級別)

● 一鍵式自動擦寫

● 自動升壓

● 異性單脈沖

● 擦寫脈沖電壓可調(外置調壓電阻)

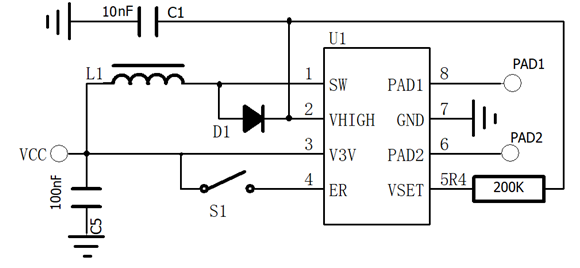

▲NX701G功能框圖

㈢ NX701G芯片亮點

NX701G是一款高性能的手寫板芯片，低成本低功耗，同時具備外圍電路簡單的特質。

外圍電路簡單

NX701G采用SOP8小型封裝，芯片內置升壓電路，確保擦寫脈沖的電壓達到所需水平?，實現一鍵式自動擦寫功能，進一步簡化了外圍電路的設計?。

低功耗

NX701G在不進行擦寫操作時，功耗極低，基本是零功耗（通常在nA級別），有助于延長電池使用時間?。

低成本

NX701G采用小型的封裝形式和簡單的電路設計，輸出性能穩定，進一步降低了生產成本和材料成本。

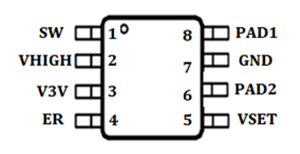

▲NX701G管腳配置

㈣ NX701G應用領域

NX701G廣泛應用于各類手寫板產品中，為教育、商務辦公、藝術創作等不同領域提供了高效便捷的解決方案。
