珠海萬力達電氣MTPR-650Hb微機主變后備保護裝置可替換更換，裝置特點和功能：

萬力達MTPR-650Hb微機主變后備保護裝置適用于110KV及以下電壓等級變壓器中性點不接地側的后備保護、測量和控制。

裝置功能

三段式復合電壓閉鎖方向過流保護、零序電壓告警功能、母線充電保護、零序電流保護、過負荷保護、啟動風冷、閉鎖調壓、PT 斷線告警、CT 斷線告警、積分電度、故障錄波；咨詢服務：1.5.0-1.8.1.8-9.3.7.9。

萬力達電氣MTPR-650Hb主變后備保護裝置

裝置特點

采用了32位DSP微處理器

實時多任務操作系統及C++編程技術，可實現在線編程

雙屏顯示（液晶漢化顯示和數碼管顯示），方便運行人員巡檢

2路4～20mA直流量輸出，可靈活設置成對應任一電氣量(如電流、電壓、功率、頻率等)

可采集2路4～20mA直流量，完成對溫度、壓力等非電量的測量，可實現在線監測

具有電能質量分析功能，具有完善的諧波分析功能

集成了完善的表計功能，具有計量功能

硬件互換性好，方便用戶維護及減少備件的數量

保護出口繼電器可靈活配置，方便用戶使用

采用6U、19/3英寸標準機箱，后插式結構，可就地安裝在開關柜上或集中組屏

保護功能

三段（每段三時限）式復壓閉鎖方向過流保護 、零序電壓告警功能 、母線充電保護 、零序電流保護 、過負荷 、啟動風冷 、閉鎖調壓 、復壓閉鎖輸出 、PT斷線告警/閉鎖 、CT斷線告警

輔助功能

諧波頻譜分析 、相位顯示 、積分電度 、裝置自檢故障告警 、保護定值遠方召喚和修改 、故障錄波 、兩路可編程4～20mA輸出 、支持以太網網絡打印功能(手動打印定值、手動自動打印報告)

測控功能

電量測量（遙測量）：電壓、電流、有功功率、無功功率、有功電度、無功電度、功率因數、電網頻率、非電量測量等

遙信量：裝置共有19路開入量，其中：16路為外部采集，3路為內部采集

1.2.4 通訊功能

兩路標準RS485多機通訊端口 、兩路工業以太網口端口 、支持單網、雙網通訊，能夠完全實現網絡的冗余互備

IEC-60870-5-103（RS485通訊模式）、IEC-60870-5-104（工業以太網通訊模式）標準通信規約

GPS 對時功能

裝置可以通過RS485差分電平接收GPS硬時鐘秒對時，同后臺監控系統配合，可以完成GPS 的精確對時或通過接收IRIG-B碼進行精確對時

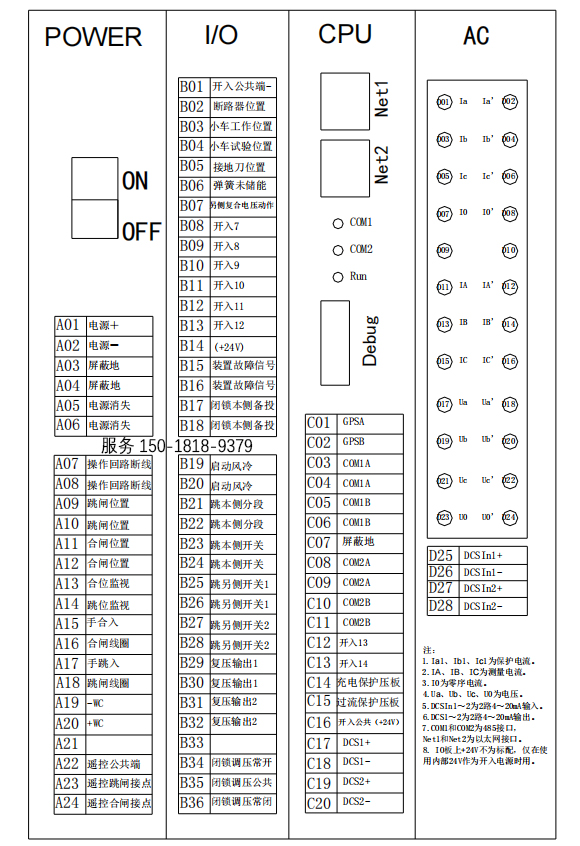

裝置端子圖

萬力達MTPR-650Hb主變后備保護裝置端子圖

珠海萬力達電氣MTPR-650Hb微機主變后備保護裝置可替換更換，歡迎閱讀、了解咨詢、收藏與分享！
