摘要

隨著數據中心規模的不斷擴大和電力需求的日益增長，傳統的電力監控系統已無法滿足現代數據中心對電力管理的精細化、智能化需求。智能母線交流監控裝置作為一種新型的電力監控解決方案，能夠?qū)崟r監測電力參數、溫度、濕度等關鍵數據，并通過集中監控系統實現數據上傳與分析，確保數據中心電力系統的安全、穩定運行。本文將詳細介紹智能母線交流監控裝置的功能、技術特點及其在數據中心中的應用。

關鍵詞：智能母線、交流監控裝置、數據中心、電力監控、Modbus-RTU

1. 引言

數據中心作為現代信息社會的核心基礎設施，其電力系統的穩定性和安全性至關重要。傳統的電力監控系統通常采用集中式列頭柜進行電力分配和監控，但隨著數據中心規模的擴大，這種方式的局限性逐漸顯現。智能母線交流監控裝置應運而生，它通過模塊化設計、分布式監控和智能化管理，為數據中心提供了更加靈活的電力監控解決方案。

2.數據中心母線監測難點

數據中心作為高可靠性和高性能要求的基礎設施，其電力供應至關重要，而母線作為電力系統中的關鍵組成部分，需要進行監控和管理。以下是數據中心母線監測面臨的一些主要困難點：

高密度電力需求

數據中心的電力負載密集且持續變化，尤其是在服務器、存儲設備和其他高功率設備的集中運行下。監測母線時，必須確保對大量電力參數的實時準確測量，這需要高精度的監控裝置和強大的數據處理能力。而電流、電壓、功率等參數的波動對母線監控系統提出了高要求，尤其在負載高峰時，監測系統可能面臨處理壓力。

復雜的電力參數

數據中心內部電力系統復雜，包含多條母線、配電設備、UPS（不間斷電源）等。母線監控需要對電力的多個維度進行分析，包括電壓、電流、功率因數、諧波等。在這些電力參數變化時，及時發現異常并進行分析與報警是一個挑戰。

實時性要求

數據中心的電力系統需要保持高可用性，任何電力中斷或異常波動都可能導致系統停機，造成大量經濟損失。因此，母線監控系統必須具備實時性，能夠在瞬間發現問題并及時響應。這要求系統具備高帶寬、低延遲的數據傳輸與處理能力。

環境干擾

數據中心的電氣設備和服務器產生大量的電磁干擾，這可能影響到母線監控系統的信號穩定性和準確性。尤其是在高頻段，電磁干擾可能導致通訊丟失或數據錯誤，從而影響母線監測系統的性能和可靠性。

監控系統的集成

在數據中心，母線監控裝置通常需要與其他設施監控系統（如溫濕度監控、視頻監控、安全報警系統等）進行集成。不同系統之間的數據格式、通訊協議、系統架構的差異，可能會導致系統整合的復雜性。如何實現不同監控系統之間的無縫集成，并確保數據的可靠傳輸與處理，是一個技術挑戰。

設備維護與升級

數據中心的母線監控系統需要持續的設備維護和升級。由于技術的快速發展和硬件設備的更新?lián)Q代，如何確保監控設備在使用中保持穩定，并能與新技術、新設備兼容，是維護工作中的一大難點。

故障診斷與報警

母線故障通常是由于電流過載、接觸不良、短路等原因引起的，且往往發生在設備負載波動或環境溫度過高時。如何在多個監控點中準確識別并判斷故障類型，同時避免誤報和漏報，是母線監控系統面臨的難題。

數據中心母線監測系統的困難點集中在高密度電力負載、實時性要求、環境干擾、系統集成、設備維護、故障診斷等方面。隨著技術的發展，解決這些困難需要的監控設備、智能化的分析算法以及系統間的高度集成和兼容性設計。

172，。，有任何問,6972.，都可以隨時問的，5322

3. 智能母線交流監控裝置概述

3.1設備規格

注：1.AMB：母線產品系列，100：用于始端箱，110：用于插接箱，120：用于測溫，A：交流系統，P1:獨立輔助電源供電。

2.可選配AMB10、AMB10L-72顯示器，自動循環顯示電壓、電流參數。

3.帶LORA功能時，有外置吸盤天線，標配線長2米。

4.溫度傳感器有圓孔12mm，8mm兩種，圓柱6mm一種，每種可分黃、綠、紅、黑四色。

3.2 技術參數

3.3 產品功能

智能母線交流監控裝置（AMB）是針對數據中心電力監控需求設計的產品，主要包括始端箱檢測模塊和插接箱檢測模塊。其主要功能包括：

全電量測量：實時監測三相交流回路的電壓、電流、頻率、有功功率、無功功率、功率因數等電力參數。

諧波測量：支持2-63次諧波測量，幫助分析電力質量。

溫度監測：支持8路溫度監測，實時監控母線接口溫度，防止過熱。

漏電流監測：監測漏電流，確保電力系統的安全性。

開關量輸入輸出：支持2路開關量輸入和2路開關量輸出，用于報警和控制。

通訊接口：配備2路RJ45通訊接口，支持Modbus-RTU協議，方便數據上傳至主控系統。

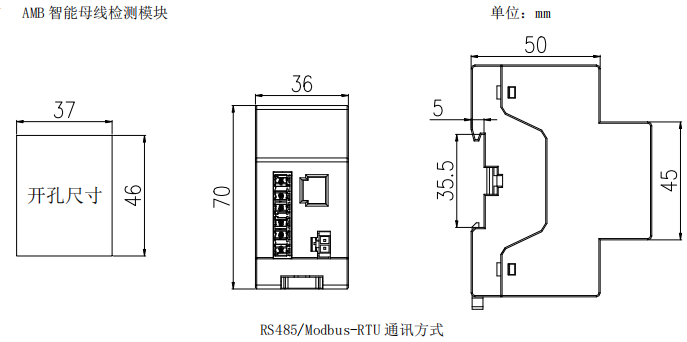

3.4 外形結構

3.5 組網方案

3.6 接線方式

4. 智能母線交流監控裝置在數據中心的應用

4.1 實時監控與報警

數據中心對電力系統的穩定性要求極高，任何電力波動或故障都可能導致數據丟失或設備損壞。AMB智能母線交流監控裝置能夠?qū)崟r監測電力參數，并通過Modbus-RTU協議將數據上傳至主控系統。當檢測到電壓、電流、溫度等參數異常時，裝置會立即觸發報警，并通過蜂鳴器、繼電器輸出等方式通知運維人員，確保問題能夠及時處理。

4.2 溫度監控與過熱保護

數據中心設備密集，電力負載大，容易產生過熱問題。AMB智能母線交流監控裝置配備了8路溫度傳感器，能夠?qū)崟r監測母線接口的溫度。當溫度超過設定閾值時，裝置會觸發報警并自動切斷電源，防止設備過熱損壞。此外，溫度傳感器還可以根據不同的母線接口位置進行靈活安裝，確保監控的多面性。

4.3 諧波分析與電力質量優化

數據中心對電力質量的要求極高，諧波問題可能導致設備故障或數據丟失。AMB智能母線交流監控裝置支持2-63次諧波測量，能夠幫助運維人員分析電力系統中的諧波問題，并通過調整電力設備或安裝濾波器等方式優化電力質量，確保數據中心設備的穩定運行。

4.4 集中監控與數據分析

AMB智能母線交流監控裝置支持集中監控，能夠?qū)⒍鄠€插接箱的電力參數、溫度、濕度等數據上傳至主控系統。通過主控系統的數據分析功能，運維人員可以實時了解數據中心的電力使用情況，及時發現潛在問題，并進行優化調整。此外，裝置還支持歷史數據存儲，方便后續的數據分析和故障排查。

4.5 靈活的安裝與擴展

AMB智能母線交流監控裝置采用模塊化設計，支持DIN35mm導軌安裝，安裝方便且節省空間。此外，裝置還支持多種互感器和溫度傳感器的選配，能夠根據數據中心的具體需求進行靈活配置。隨著數據中心的擴展，AMB裝置也可以通過增加模塊的方式進行擴展，確保系統的可擴展性和靈活性。

結論

智能母線交流監控裝置作為一種新型的電力監控解決方案，能夠有效滿足數據中心對電力系統的精細化、智能化管理需求。通過實時監控、溫度保護、諧波分析等功能，AMB裝置能夠確保數據中心電力系統的安全、穩定運行。隨著數據中心規模的不斷擴大，智能母線交流監控裝置將在未來的電力監控領域發揮越來越重要的作用。
