電子發燒友網報道（文/吳子鵬）在工業 4.0、智能駕駛與新能源市場迅猛發展的當下，實時控制 MCU 重要性愈發凸顯。與普通 MCU 相比，實時控制 MCU 具有嚴格的實時性要求，需要在極短時間內對外部事件或信號做出迅速響應，并完成控制算法及輸出控制，這也導致其入局門檻更高。長期以來，這一細分市場主要由 TI（德州儀器）等國際廠商主導，國產 MCU 廠商由于起步較晚、技術儲備不足以及對高性能 MCU 市場了解有限等原因，很少涉足該領域。

為了打造國產實時控制 MCU 的標桿產品，應對實時控制系統在更高效率、更高功率密度、更高精度和更高可靠性方面的設計挑戰，珠海極海半導體有限公司（以下簡稱：極海）正式發布首款基于 Arm? Cortex?-M52 雙核架構的實時控制 MCU——G32R501，并公開了這款實時控制 MCU 的核心指標 ——G32R501 全信號鏈性能測試數據，為新能源光伏、工業自動化、商業電源、新能源汽車等領域的應用創新注入動力。

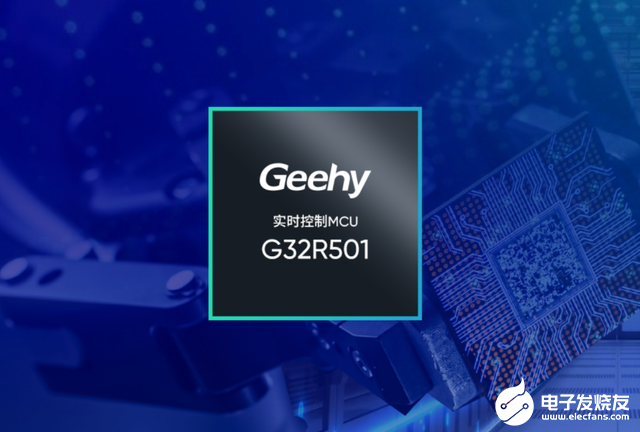

G32R501系列實時控制MCU，圖源：極海

站在巨人肩膀，發展國產實時控制 MCU 正當時

在實時控制 MCU 領域，TI 公司的 C2000 系列堪稱行業“代名詞”，該公司對實時控制 MCU 的發展貢獻很大。

首先，TI 持續引領全球實時控制 MCU 技術創新。TI 不斷優化自有 DSP（數字信號處理器）內核性能，從TI提出的ACI Motor（交流感應電機）性能指標可以看出，C2000 內核在閃存執行效率和ADC讀取/轉換效率等方面優于Arm? Cortex?-M4和Arm? Cortex?-M7內核。同時，TI 將 C2000 實時 MCU 器件細分為處理、控制、感測和接口四大關鍵要素，強調實時控制的關鍵并非僅看主處理單元完成控制算法所需的時間，而是盡可能縮短感測、處理和控制的時間，這一時間被定義為實時信號鏈。

C2000 內核和Arm內核的閃存執行效率對比，圖源：TI

實時信號鏈組成，圖源：TI

其次，TI 培育了實時控制 MCU 市場，并長期占據絕大部分市場份額。C2000 系列已成為其他公司打造實時控制 MCU 的參照標準，并有著廣泛的應用。如下圖所示， C2000 系列的目標市場已經擴展到電機控制、光伏逆變器、數字電源、電動汽車等廣泛領域。面向這些實時控制應用，TI 提供了豐富的資源配套，包括參考示例、技術手冊和開源硬件文檔等，降低了工程師使用實時控制 MCU 的難度和成本，推動了實時控制市場的繁榮發展。

C2000 系列廣泛的目標應用，圖源：TI

當然，隨著技術和市場演進，現階段 TI 在實時控制市場也面臨著沖擊，較具代表性的競品有 ST（意法半導體）的 STM32G4 系列、瑞薩電子的 RA 系列、英飛凌的 PSOC 系列等。和C2000系列不同，這些實時控制 MCU 均基于Arm 內核。目前Arm 內核的實時性能顯著提升，以Arm? Cortex?-M52 內核為例，該核心基于 Arm v8.1-M 架構，在保持與 Arm? Cortex?-M4F、Arm? Cortex?-M33 便捷遷移的基礎上，實現了 DSP 性能提升 2.7 倍與 ML 性能提升 5.6 倍。

Arm? Cortex?-M52內核性能展示和對比，圖源：極海

同時，據熟悉C2000及Arm技術的工程師分享，相較于 TI C2000 內核生態，Arm 生態在實時控制方面也具備一定優勢。例如，KEIL平臺編譯更快,而C2000 平臺 CCS 工程中往往包含更多調試功能（如硬件分析、RTOS 仿真、腳本等），越豐富的功能也意味著編譯及鏈接腳本更復雜，導致編譯時間變長；KEIL 平臺相較CCS 平臺 debug 速度快、更穩定，且中斷也可恢復 debug；大部分 C2000執行應用中斷嵌套復雜且不靈活，Arm 平臺能夠靈活實現硬件級多級中斷嵌套。

一個事實是，TI的實時控制MCU也增加了基于Arm? Cortex?-R內核的高性能實時控制MCU系列，AM26x，并獲得了市場的認可。

對于國產MCU廠商而言，技術進步為進軍實時控制市場提供了契機，市場需求增長則帶來了充足的發展動力。實時控制 MCU 在工業自動化（如伺服控制器、機器人、變頻器等）、汽車電子（如車載充電機、車載壓縮機、主驅逆變器等）、新能源光伏（光伏逆變器、儲能逆變器等）等領域應用廣泛。

公開核心指標，G32R501 系列底氣何在

極海 G32R501 系列實時控制 MCU 的推出，精準契合行業發展大勢，填補了國產高性能實時控制 MCU 的市場空白。如上所述，實時信號鏈是實時控制的關鍵，極海從感知、處理、控制三方面入手提升實時信號鏈指標，并首次公開 G32R501 系列全信號鏈性能測試數據。

靈敏感測

G32R501 系列集成了豐富的高性能模擬和信號處理外設，以增強芯片在實時控制系統中的感測能力，包括 3 個 12 位 ADC（3.45MSPS 采樣率）、7 個內置 12 位參考 DAC 的比較器、7 個增強型捕捉模塊（CAP）、2 個增強型正交編碼器脈沖（QEP）模塊和 4 個 Σ-Δ 濾波器模塊（SDF），這些外設能夠快速、準確地感知系統的關鍵參數，提升控制的精度和效率。

高效處理

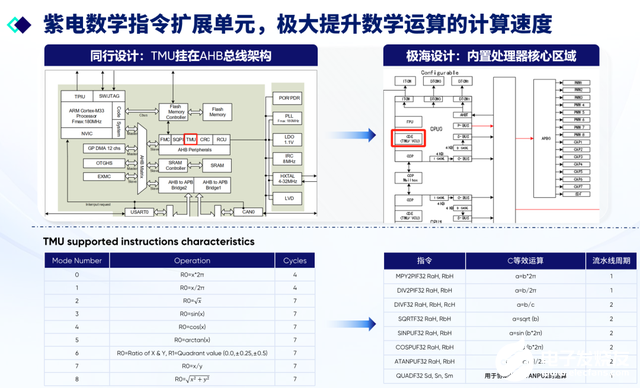

G32R501 系列基于 40nm eFlash先進制程，采用 Arm? Cortex?-M52 雙核設計，主頻高達 250MHz，實時算力可與 800MHz 的 Arm? Cortex?-M7 內核產品相媲美。Arm? Cortex?-M52 內核不僅實現了 DSP 性能提升 2.7 倍與 ML 性能提升 5.6 倍，還支持 ACI (Arm Customer Instructions)、TCM 和 Arm HeliumTM 技術。其中，ACI 是實時控制的核心特性，它允許芯片公司自主設計擴展指令集并嵌入 CPU 中執行。基于 ACI 接口，極海實現了自研紫電數學指令擴展單元與內核的融合。紫電數學指令擴展單元通過在指令集層面集成對三角函數、傅里葉變換以及復雜數學計算的支持，提高了數學運算效率，有效降低了 CPU 的訪問延遲，進而增強了系統的整體實時響應能力和智能化水平。

同時，雙核配置讓G32R501 系列能夠高效、靈活地執行控制指令。例如，在通訊電源或 OBC 等 AC/DC 應用中， G32R501 可一個核控制 PFC，另一個核控制 DC/DC，實現高效數據共享；在功能豐富的通用伺服等應用中，G32R501 可以一個核做位置環/速度環的控制和通信管理，另一個核跑高速電流環，實現更高的響應帶寬。

增強控制

極海 G32R501 系列通過內置高精度控制單元提升了系統的實時控制性能。

G32R501 系列內部集成的PWM模塊提供16個高分辨率 PWM 通道（150ps分辨率），支持高精度周期/占空比、移相、死區；提供極高精度和準確度的控制信號，并支持各種類型的功率拓撲；提供靈活的數字比較器，實現豐富的觸發源及動作模式；支持靈活的配置加載模式，如立即加載、指定時刻加載或全局加載；支持豐富的封波模式，包括CBC和OneShot。

G32R501 系列內部集成的4 個靈活邏輯塊（FLB），通過配置增強型外設互聯，可助力實現特殊控制脈沖邏輯，增強控制信號檢測及保護，以及定制串行數據協議等功能，簡化系統設計并提高實時控制效率。

經過這些針對性優化，G32R501 系列的部分指標達到國際領先水平，這也是極海敢于公開 G32R501 系列全信號鏈性能測試數據的底氣所在。根據具體測試數據，G32R501 系列單核配置，在 Flash 中運行代碼的相對執行周期數降低了 11.5%（相對周期數越低性能越高）。若按 250MHz 主頻換算，這意味著控制環路執行時間縮短了 64.6%。

G32R501系列性能測試結果（一），圖源：極海

G32R501系列性能測試結果（二），圖源：極海

除了實時控制性能出色，極海 G32R501 系列在外設資源、安全可靠和配套資源方面也表現優異。在外設資源方面，G32R501 系列集成了 UART、CAN、I2C、QSPI 和 PMBus 等多種通信接口，可滿足工業自動化、新能源、汽車電子等領域的通信需求；在安全可靠方面，G32R501 系列支持代碼安全保護功能，支持多重安全機制（如丟失時鐘檢測電路、糾錯碼（ECC）與奇偶校驗等），并符合 IEC 61508 SIL2 安全完整性等級和AEC-Q100 Grade 1 標準。

G32R501系列實時控制MCU產品特性，圖源：極海

在資源配套方面，圍繞 G32R501 系列，極海提供全方位的生態支持，包括豐富的資料文檔、完善的庫文件、多種開發軟件選擇、靈活的硬件調試工具、量產級參考方案和專業的技術團隊。這些資源進一步提升了 G32R501 系列的競爭力，使其成為光伏/儲能逆變器、充電樁電源模塊、服務器電源、車載 OBC、UPS、伺服控制器、機器人等應用的理想選擇。

G32R501系列全方位的生態支持

目前，G32R501 系列實時控制 MCU 已正式量產派樣，可提供 QFN56、LQFP64/80/100 等多種封裝選擇。同時，G32R501 系列與極海APM32F10x 系列工業級通用 MCU（已大規模量產） 、APM32F407 系列工業級高性能 MCU （已大規模量產）、APM32F427 系列高性能 MCU （即將送樣），以及編碼器專用芯片形成良好的產品組合，為差異化創新提供豐富的產品選擇。

極海實時控制MCU產品路線圖，圖源：極海

綜合性能來看，G32R501 系列屬于極海實時控制 MCU 的中高端產品，規格接近TI C2000系列的TMS320F28P55，其支持增強工業級和車規級。

后續，極海將在實時控制 MCU 領域繼續向 TI 學習，并持續擴展自身的實時控制 MCU 產品陣營。目前，極海對標競品的入門級產品已在研發；對標競品的多核、高性能、高集成實時控制 MCU系列也已在預研。

結語

隨著我國在工業制造、智能網聯汽車、新能源等領域的競爭力逐步提升，國產芯片廠商迎來了前所未有的發展機遇。此前，中國半導體協會曾呼吁，國產新能源汽車謹慎考慮使用美國芯片，這一現象背后反映出芯片國產化趨勢已不可阻擋，也為國產 MCU 性能升級提供了廣闊空間。

現階段，國產 MCU 應用不再局限于中低端市場，已在高端 MCU 市場嶄露頭角。在新的產業競爭中，誰能在技術創新、產品性能、市場拓展以及生態建設等方面取得全面優勢，誰就能脫穎而出。極海自 2019 年成立以來，始終保持強勁的創新活力，產品陣容豐富，涵蓋工業級通用 MCU、電機控制MCU、車規級 MCU、實時控制 MCU 以及 MCU + 驅動等產品形態，不斷拓展自身的業務版圖。此次極海發布 G32R501 系列，既是向 TI C2000 系列致敬，也是對 TI C2000 系列發起挑戰，以出色的產品競爭力彰顯中國芯實力。
