ISL28430四通道微功耗、低漂移、RRIO運算放大器應用筆記
簡介
ISL28130、ISL28230 和 ISL28430 是單通道、雙通道和四通道微功率、低偏移漂移運算放大器，針對單電源和雙電源運行進行了優化。8V 到 5。5V 和 ±0。9V 至 ±2。75V 的。其 20μA 的低電源電流和軌到軌輸入 / 輸出使 ISL28130、ISL28230 和 ISL28430 成為適用于各種應用的出色通用運算放大器。ISL28130、ISL28230 和 ISL28430 非常適合使用 2AA 或單節鋰離子電池運行的手持設備。ISL28130采用行業標準引腳布局，適用于 5 Ld SOT-23、5 Ld SC70 和 8 Ld SOIC 封裝。ISL28230 采用工業標準引腳布局，適用于 8 Ld MSOP、8 Ld SOIC 和 8 Ld DFN 封裝。ISL28430采用 14 Ld TSSOP 和 14 Ld SOIC 封裝。商用設備可在 0°C 至 70°C 的溫度范圍內工作。 全溫度范圍器件可在 -40°C 至 125°C 的溫度范圍內工作。
下載：*附件：ISL28430四通道微功耗、低漂移、RRIO運算放大器應用筆記.pdf
特性
- 低輸入失調電壓：40μV，最大值
- 低偏移漂移：150nV/°C，最大值
- 輸入偏置電流：最大 250 pA
- 靜態電流（每個放大器）：20μA，典型值
- 單電源范圍：+1.8V 至 +5.5V
- 雙電源范圍：±0.9V 至 ±2.75V
- 低噪聲 （0.01Hz 至 10Hz）：1.1μV
P-P，典型值 - 軌到軌輸入和輸出
應用
電力線語音通信
雙向電流感應
測溫
醫療設備
電子秤
精密/應變片傳感器
精確調節
低歐姆電流感應
高增益模擬前端

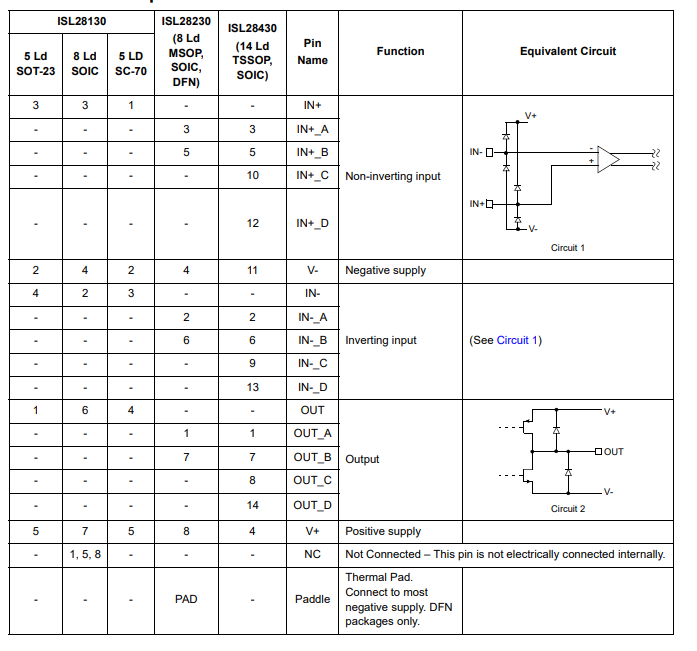

引腳圖
