MID/UL/CE認證，海外導軌三相交流電能表D3001-LM
瑞銀電子Reallin
D3001-LM導軌式三相交流電能表，是主要針對海外充電樁企，工礦企業，公用設施等電力系統而設計的一款智能儀表，產品具有精度高、體積小、安裝方便等優點。
特性簡介
D3001-LM電能表專為單相交流充電樁設計，集測量、計量、LCD顯示、通信于一體。 采用導軌式卡扣設計，體積小巧，安裝簡單，配置有RS485通訊接口，脈沖輸出接口。 支持有功、無功能量測量，可測電壓，電流，功率，頻率，功率因數。
電子鉛封/數據加密
物理鉛封+電子鉛封，數據采用AES128加密。
卡扣安裝/導軌設計
35mm標準導軌安裝 可放進家用配電箱。
脈沖燈/脈沖輸出
具有計量脈沖輸出端口，通過將電能數據轉換為脈沖信號輸出，可以實現對電能的精確監測和計量。
斷電記憶/實時記錄
斷電記憶,停電不清零,意外斷電,不用擔心數值錯亂。
通過一定時間內電量差值計算當前用電量，可顯示實時電壓/電流/功率/頻率/電量。
接 線 圖
| 項目 | 技術參數 | |
| 電壓 | 工作電壓Un | 3x230/400VAC |
| 電壓范圍 | 0.8～1.15Un | |
| 電流 | 參比電流Iref= Ib= 10 Itr | 5A |
| 最大電流Imax | 65A | |
| 最小電流Imin | 0.25A | |
| 起動電流Ist | 0.004Ib | |
| 頻率 | 工作頻率fn | 50Hz&60Hz（工廠模式下可配置） |
| 頻率范圍 | 0.98～1.02 fn | |
| 準確度等級 | 有功1.0/Class B，無功2.0 | |
| 脈沖常數 | 有功1000imp/kWh，無功1000imp/kvarh | |
| RS485通訊 | 9600/19200/38400 bps（可配置） | |
| 通訊協議 | Modbus RTU | |
| 工作溫度 | -30°C～+70°C | |
| 存儲溫度 | -40°C～+85°C | |
| 工作壽命 | ＞12年 | |
| 符合標準 |
GB/T17215.321-2021,GB/T28569-2012 EN 50470-3:2022,IEC 62052-31:2015 IEC 62053-21/23:2020,IEC 62052-11:2020 |
|
| 重量尺寸 | 260g，86.0x70.0x62.0mm | |

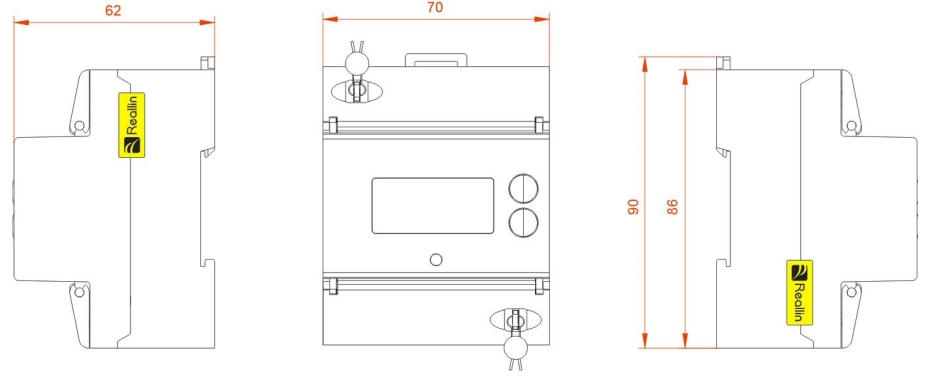

尺 寸 圖
D3001-LM證書

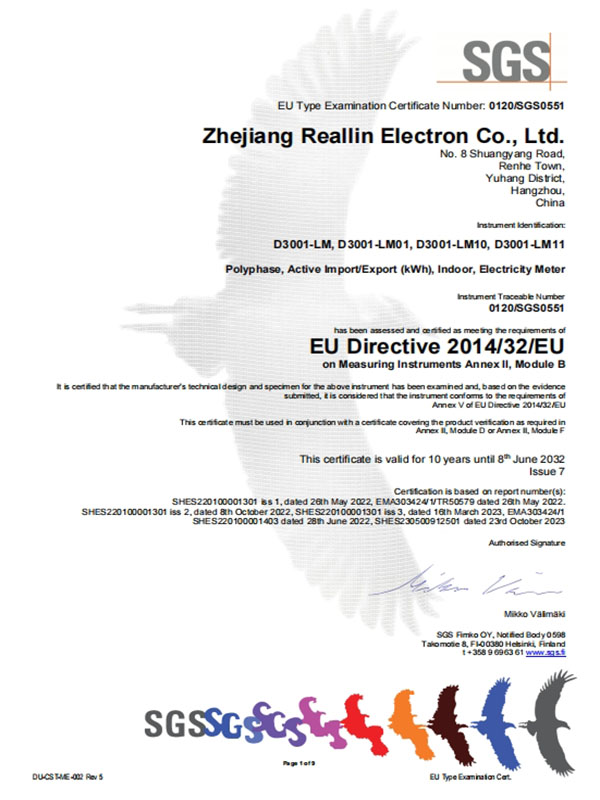

MID認證

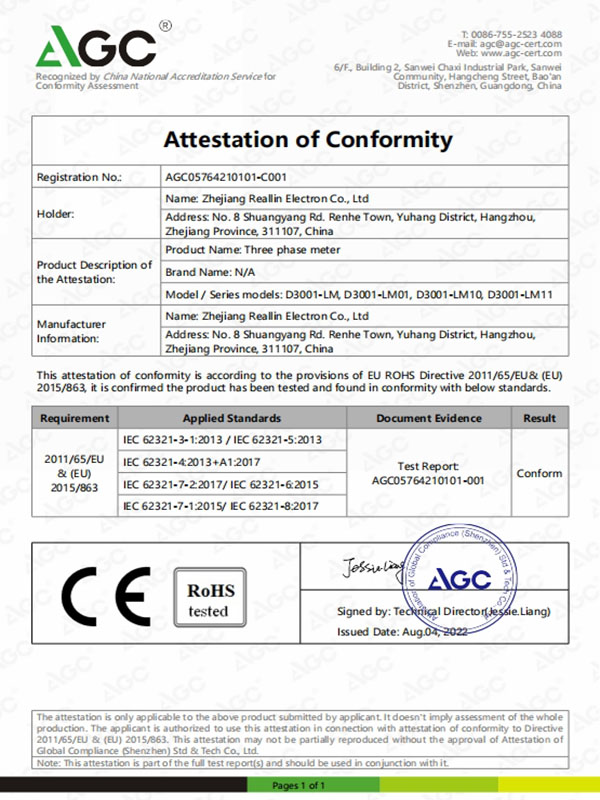

CE認證
