HA-2556 57MHz、寬帶、四象限、電壓輸出模擬乘法器應用筆記
簡介
HA-2556 是一款單片高速四象限模擬乘法器，采用 Intersil 介質隔離高頻工藝構建。電壓輸出消除了電流輸出倍增器所需的電流-電壓轉換級，從而簡化了許多設計。HA-2556 提供 450V/μs 的轉換速率，并為 X 和 Y 通道分別保持 52MHz 和 57MHz 帶寬，使其成為視頻系統使用的理想部件。Y 通道 0 進一步證明了精確視頻應用的適用性。1dB 增益平坦度為 5。0MHz，1.5% 乘法誤差、-50dB 饋通和差分輸入，偏置電流為 8μA。HA-2556 還具有低差分增益 （0. 1%） 和相位 （0. 1°） 誤差。HA-2556 非常適合 AGC 電路以及聲納、雷達和醫療成像設備的混頻器應用。HA-2556 不僅限于乘法應用;倍頻、功率檢測以及許多其他配置都是可能的。
下載：*附件：HA-2556 57MHz、寬帶、四象限、電壓輸出模擬乘法器應用筆記.pdf
特性
- 高速電壓輸出：450V/μs
- 低乘法誤差： 1.5%
- 輸入偏置電流：8μA
- 5MHz 饋通： -50dB
- 寬 Y 通道帶寬： 57MHz
- 寬 X 通道帶寬： 52MHz
VY0.1dB 增益平坦度：5.0MHz- 無鉛（符合 RoHS 標準）
應用
功能框圖

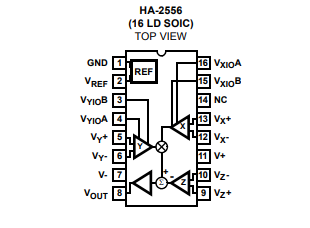

插腳引線圖
