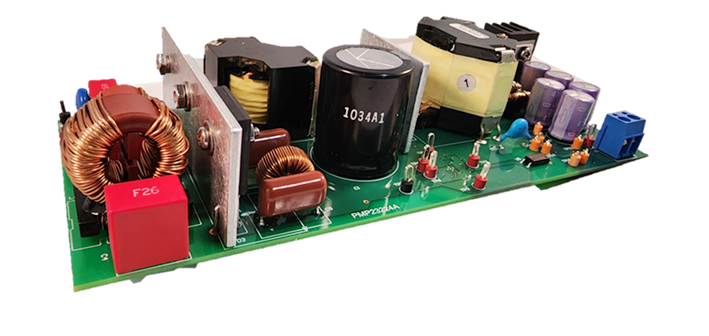

此參考設計是具有功率因數校正 （PFC） 前端的 220W 有源鉗位反激式電池充電器設計。此設計采用 90V 至 264V 的通用交流輸入，并為 VOUT 范圍為 6V 至 22V 的電池充電。
*附件：PMP23224 220W有源鉗位反激式電池充電器參考設計.pdf

特征

• 通用輸入
• 功率因數校正 （PFC） 前端
• 高效率和低功率損耗
• 通過 B 類傳導 EMI
• 獨立的 CC 和 CV 環路用于設置充電電流和電池電壓
• 僅被動冷卻，無需風扇

參數

1. 設計概述

• ?設計簡介?：該參考設計是一個220W有源鉗位反激式電池充電器，具有功率因數校正（PFC）前端，適用于通用AC輸入（90V至264V），輸出電壓范圍為6V至22V。
• ?功能特點?：設計包含外部恒流（CC）和恒壓（CV）環路，用于電池充電。充電電流限制為6A（VOUT ≤ 10V）或10A（VOUT > 10V）。

2. 測試前提

• ?輸入電壓與電流要求?：輸入電壓范圍為90VAC至264VAC，輸出電壓和電流為6V至22V，最大10A。
• ?所需設備?：AC電壓源、AC/DC功率計、電子負載、萬用表和示波器。

3. 測試與結果

• ?效率與功率損失?：提供了不同輸入電壓和輸出功率下的效率數據和功率損失圖表。
• ?效率數據?：詳細表格列出了在90V、120V、230V和265V輸入電壓下的效率、輸出功率和功率損失。
• ?熱成像?：展示了在不同輸入電壓下滿載運行30分鐘后的熱成像圖。
• ?Bode圖?：提供了120VAC和230VAC輸入下滿載的CC和CV環路Bode圖。
• ?EMI?：展示了115VAC和230VAC下的傳導EMI測試結果。

4. 波形

• ?開關波形?：展示了不同負載和輸入電壓下的初級和次級開關節點波形。
• ?輸出電壓紋波?：提供了不同輸入電壓和負載條件下的輸出電壓紋波波形。
• ?負載瞬態響應?：展示了輸入電壓為120VAC和230VAC時，負載從0A階躍到10A的瞬態響應波形。
• ?啟動序列?：展示了120VAC無負載CV模式下的啟動行為波形。
