由液晶驅動控制芯片RA8889實現車載液晶儀表的方案，本系列文章會從最基本的UI界面制作，硬件平臺的介紹，以及軟件代碼實現來詳細介紹。

正文

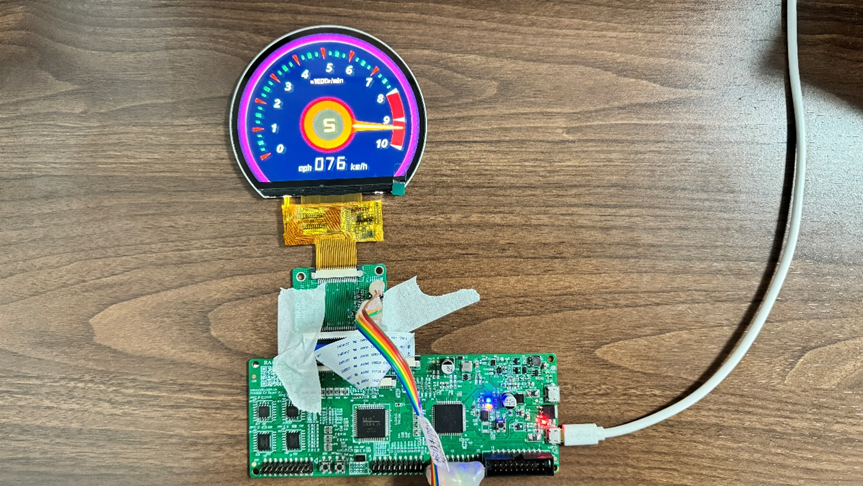

如下圖中的硬件環境，則是通過簡單的方案就能實現汽車液晶屏儀表轉動的效果。

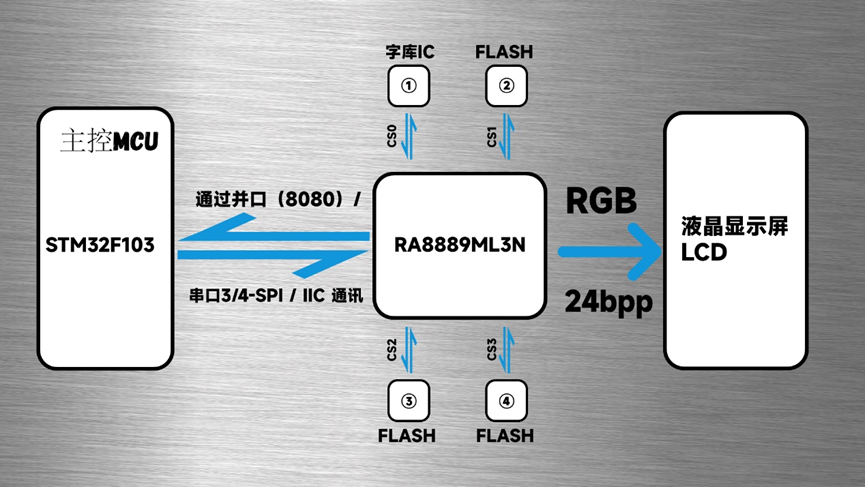

先介紹整個方案的架構，硬件部分，由STM32F103作為主控芯片，通過并口與RA8889進行通訊，再通過RA8889輸出的RGB以及控制信號到液晶屏LCD，實現液晶儀表盤的方案。該文章先介紹硬件平臺環境部分。

如下圖中的硬件環境，則是通過簡單的方案就能實現汽車液晶屏儀表轉動的效果。

先介紹整個方案的架構，硬件部分，由STM32F103作為主控芯片，通過并口與RA8889進行通訊，再通過RA8889輸出的RGB以及控制信號到液晶屏LCD，實現液晶儀表盤的方案。本期文章先介紹平臺環境部分。

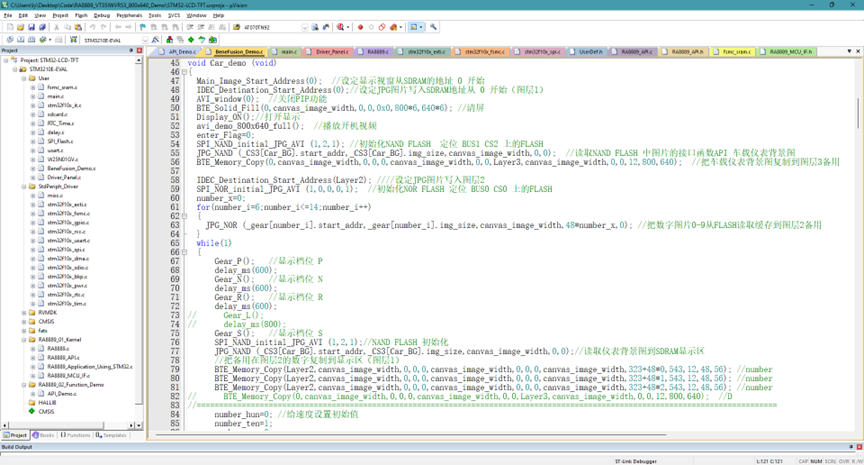

軟件部分，則是在STM的開發環境寫代碼，通過下指令的方式控制RA8889，實現所需的液晶屏顯示內容，如這次我們介紹的液晶儀表的指針轉動，MCU只需負責下指令，顯示部分的操作全部由RA8889處理，該方案大大減少了MCU的軟件、硬件的負擔，同時提升了液晶屏顯示的效能。

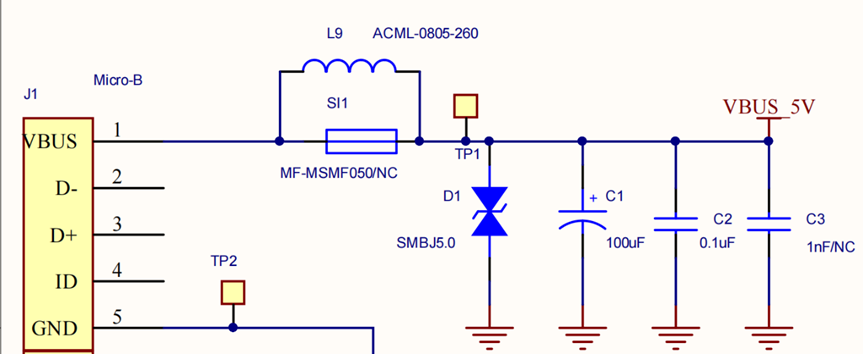

硬件部分電路，是通過 USB 5V（DC）供電，使用普通的手機充電頭的USB即可：

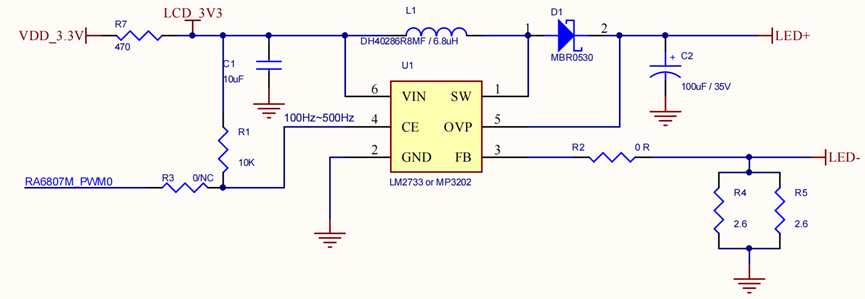

下圖的電路是液晶屏背光的升壓電路，也是比較簡單，用一個升壓芯片就能滿足電壓的需求。升壓芯片輸入電壓可選5V或者3.3V，

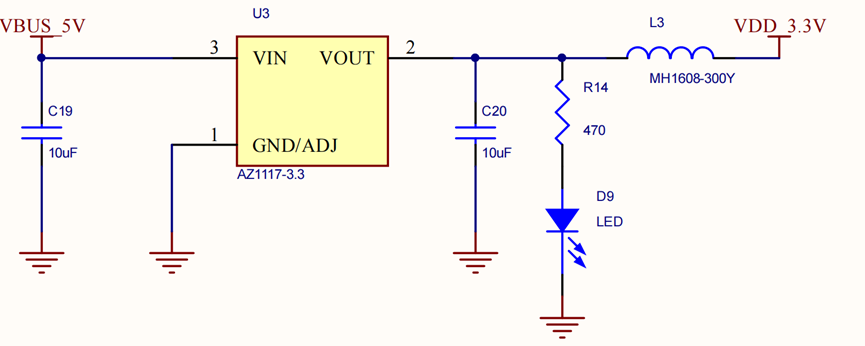

主控MCU與RA8889以及其他的芯片用的都是3.3V供電，采用的是AZ117降壓芯片把5V轉為3.3V。

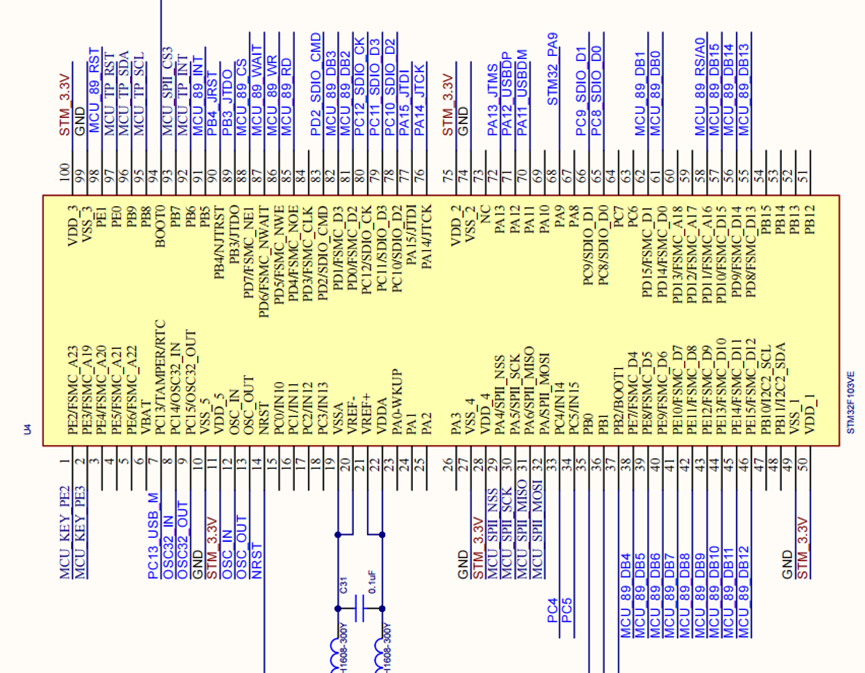

主控MCU的電路，與RA8889通訊用的是FSMC通訊協議，我們把RA8889的16位數據口以及控制信號接到STM對應的FSMC引腳上。通過硬件的架構圖，可以看出MCU通過FSMC，可以給RA8889下達指令，或者傳輸數據。

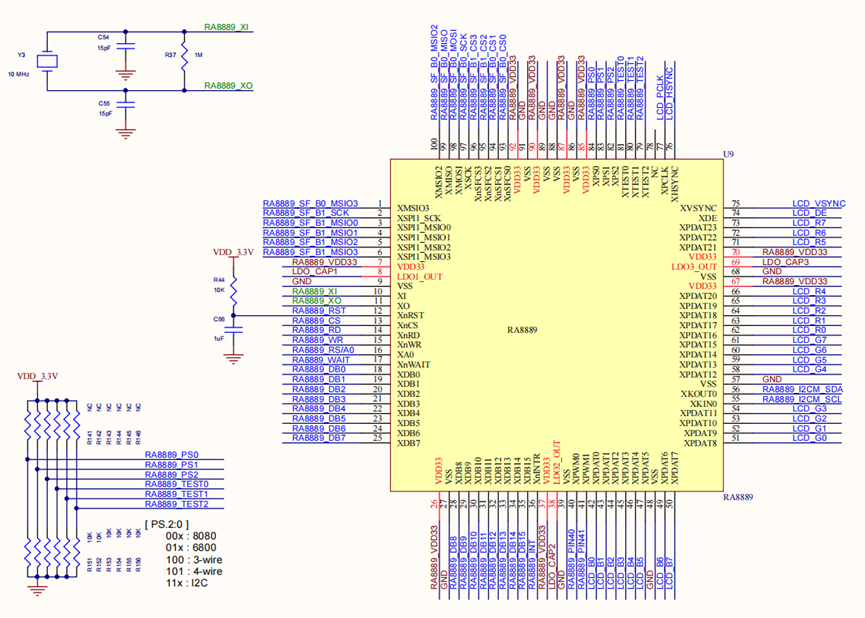

RA8889周邊電路，看了電路圖，發現RA8889的電路實在是太簡單了，有三大部分：一部分是與主控MCU的接口，一部分是對LCD液晶屏的接口，還有一部分存儲圖片的SPI FLASH芯片的接口。周邊電路就是電容、電阻以及晶振電路，RA8889電路比較簡單， 開發起來不要太容易。

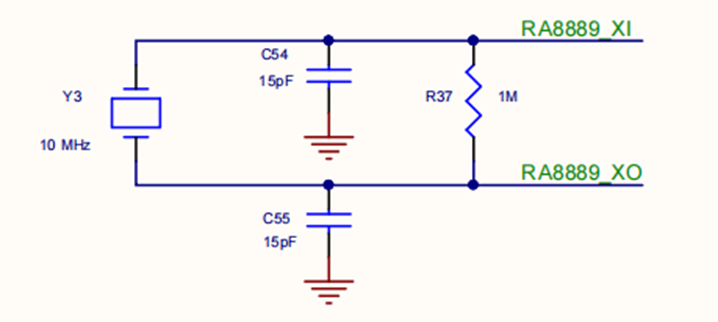

這部分是RA8889晶振電路，參考該電路就可以，為了供給RA8889的3.3V電壓穩定，提高抗干擾能力，外加0.1uF電容，內核LDO電壓加1uF電容。

硬件架構所示，RA8889通過24位的RGB信號，再加上DE、HSYNC。VSYNC信號，就可以驅動控制不同接口的液晶屏了。

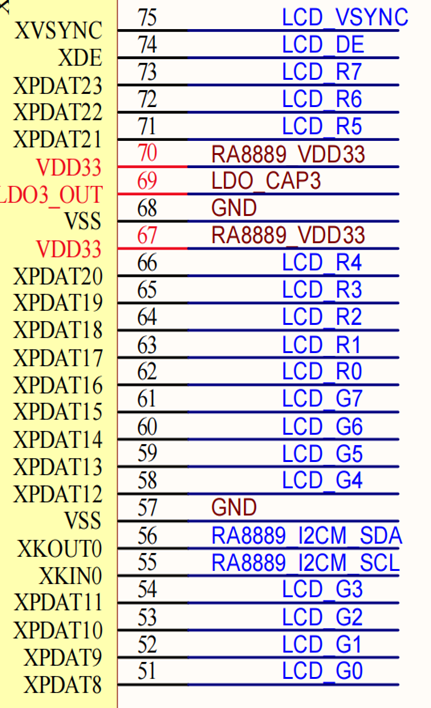

下圖詳細所示，是R0到R7,G0到G7，B0到B7以及控制信號的引腳定義。

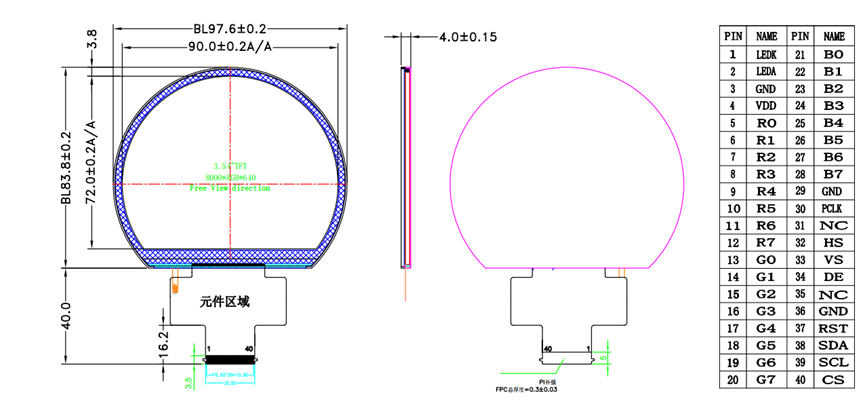

屏的接口定義以及順序，可以從屏的規格書得到，畫電路圖的時候，根據屏的引腳定義順序來畫即可。

接下來介紹RA8889的SPI FLASH，可以外接4顆FLASH，或者字庫，最大支持1Gbit容量大小的FLASH，FLASH的作用是用來存放UI界面的圖片數據，當需要顯示某張圖片時，MCU通過給RA8889下指令的方式，收到指令后，JPEG圖片的解碼等讀取到屏上顯示，這部分的處理都是由RA8889來完成，期間不需要主控MCU任何的處理以及運算，該功能大大減輕MCU處理圖片數據的負擔。

硬件環境平臺介紹到這里，接下來的一系列文章，如下圖，會介紹RA8889實現液晶屏HMI UI界面，分為兩大部分介紹，第一部分介紹如何制作UI類界面，第二部分介紹Demo效果代碼實現。
