方案簡介

eSATA，全稱為External Serial ATA（外部串行ATA），是SATA接口的一種外部應用標準。SATA接口的設計僅供作為使用于系統機箱內，而eSATA則是其“外部化”版本，用來連接那些安裝在機箱外部的SATA設備。借助eSATA接口，用戶能夠便捷地將SATA硬盤直接連接到機箱外部的相應接口上，省去了打開機箱更換硬盤的繁瑣步驟。eSATA接口優勢在于其高傳輸速度和低CPU占用率，其理論傳輸速度可達到1.5Gbps或3Gbps，甚至更高版本SATA-IO可支持6Gbps，使得eSATA接口非常適合進行大文件的傳輸、備份和存儲。

eSATA接口支持熱插拔功能，用戶可以在不關機的情況下隨時接上或移除SATA裝置，提高了使用的便捷性。如何避免因頻繁的插拔線纜所造成的ESD管損害，怎么讓產品穩定可靠的運行，成為我們迫切需要處理的問題。此方案信號部分采用集成四通道保護、超低容值、低漏電的ESD防護器件，在不影響數據傳輸?shù)那疤嵯聺M足IEC61000-4-2 Level 4靜電放電防護需求，讓后端的電路得到有效防護。

引腳配置及工作原理

SATA采用串行數據傳輸方式，即數據以逐位的形式進行傳輸,且使用差分信號和特定的數據協議來管理和控制數據傳輸，差分信號通過一對相互補償?shù)男盘?hào)線（差分對）來傳輸數據，接收端通過檢測兩個信號之間的差異來恢復原始信號，提高了信號的抗干擾能力和傳輸距離。

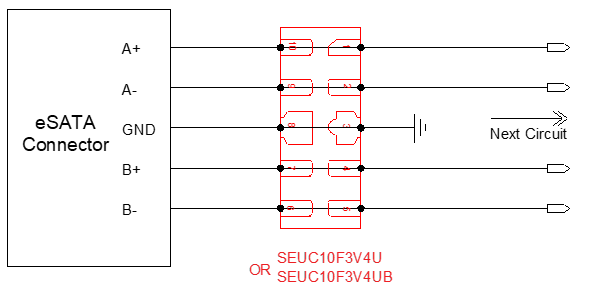

應用示例

我們?yōu)閑SATA接口提供了兩種封裝相同電氣特性相似的十引腳ESD防護器件，專為保護高速差分線路而設計，可同時保護兩個差分?jǐn)?shù)據對，其型號分別為SEUC10F3V4U和SEUC10F3V4UB。器件的流通式封裝設計簡化了 PCB 布局，減少布線過程中的不連續性，促進了信號完整性和系統穩定性的提升。

SEUC10F3V4U結電容為0.6pF，鉗位電壓為13V，符合IEC 61000-4-2 (ESD) 規范，可在 ±17kV（空氣）和 ±12kV（接觸）下提供瞬變保護。SEUC10F3V4UB結電容為0.5pF，鉗位電壓僅為3.5V，符合IEC 61000-4-2 (ESD) 規范，可在 ±23kV（空氣）和 ±22kV（接觸）下提供瞬變保護。客戶可根據線路實際情況選擇器件。

型號參數

電氣特性表

At TA = 25℃ unless otherwise noted

表1 SEUC10F3V4U電氣特性表

表2 SEUC10F3V4UB電氣特性表

總結與結論

由于eSATA接口在現實生活中對于需要高速、穩定數據傳輸?shù)膶?zhuān)業用戶以及追求高效數據處理體驗的消費者而言具有重要的意義，保護eSATA接口免受ESD靜電損害極為關鍵。ELECSUPER SEMI研發各種低電容低鉗位電壓的ESD保護器件，可按照客戶需求性能與封裝提供定制化開發服務，為各種接口提供值得信賴的保護器件。以上解決方案是保護eSATA接口的優選之策，確保數據傳輸?shù)姆€(wěn)定性和可靠性。
