摘要：介紹揚州某大學學生公寓預付費能源管理系統，實現揚州某大學學生公寓能耗管理系統集電能計量、收費管理、用電過程管理等功能于一體，現場費控模塊需安裝于宿舍內配電箱，改造后實現智慧安全的校園監管系統

關鍵詞：廣陵學院；預付費電能表。

0背景

12月18日19時52分，杭州消防接到報警，浙江工業大學屏峰校區東苑5號樓宿舍樓4樓起火，消防員到場將火撲滅，無人員傷亡。現場視頻顯示火勢燃燒猛烈！

浙江工業大學屏峰校區東苑5號樓宿舍樓4樓發生火災，8輛消防車45名消防員到場緊急疏散6名被困人員。據了解，燃燒物質為普通家具及生活用品。起火原因在調查中。

當下智慧校園、平安校園的建設越來越普及，作為智慧校園建設的重要一環，學生宿舍的用電預付費和用電安全管理措施是必不可少的。廣陵學院學生宿舍預付費電控系統高校宿舍預付費電控系統集電能計量、收費管理、用電過程管理等功能于一體，具備遠程實時抄表計量、控制學生作息、惡性負載識別預警、校園一卡通自助繳費、微信查詢、打印用能報表等功能，創建節約校園、安全校園，方便校方進行一體化、信息化管理，并支持和智慧校園系統的數據對接，充分體現“一切管理為學生服務”的思想。

1項目概況

廣陵學院校區占地800余畝，功能布局合理、中心突出、環境典雅、景觀協調、人與自然和諧相處，教學設施完備，實驗設備先進，圖書資源豐富，校園網絡完善。學院整體入駐智能化、園林化、生態化、開放化、人文化的綠色新校園。

2設計范圍

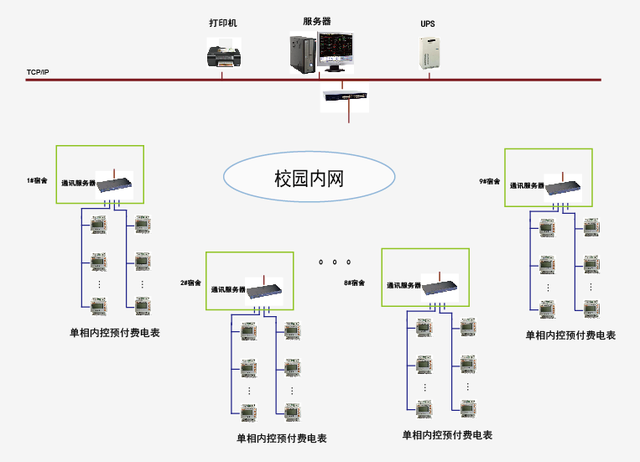

本項目設計的預付費云平臺系統，由安科瑞品牌單相預付費電能表ADM130，通訊管理機Anet-2E8S，數據中心服器，及預付費云平臺系統軟件等組成。

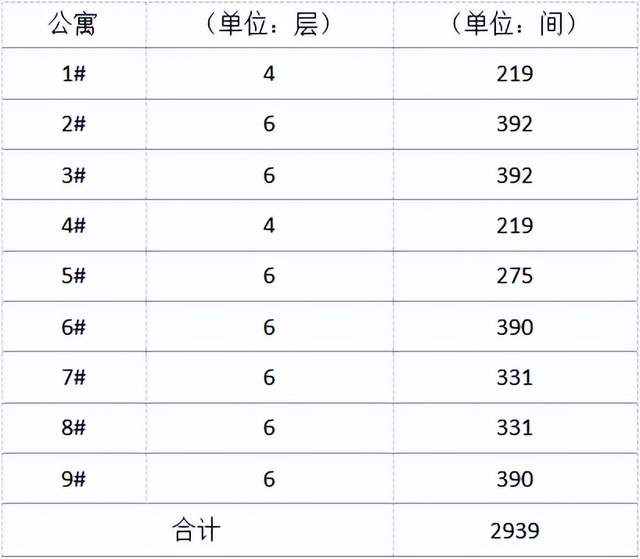

廣陵學院學生公寓共9幢，共計安裝導軌表ADM130型號儀表2939只分布如下：

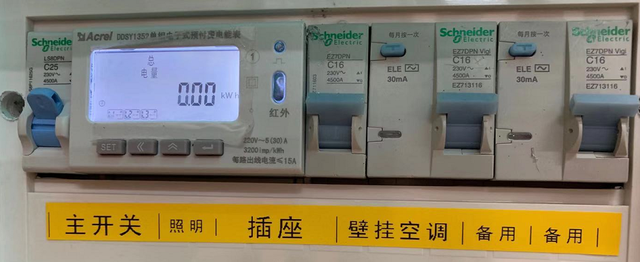

公寓安全用電多功能儀表安裝位置在各宿舍內配電箱，改造后現場配電一次設計及安裝圖如下：

3學生公寓預付費能源管理系統特色

采用B/S架構，通過瀏覽器用戶就可以完成配置、查詢、控制等所有操作。

微信查詢功能：學生可以用手機在一卡通微信平臺上，進行用電充值、查詢用電情況。

惡性負載功能：實時監控識別預警控制系統具備惡性負載識別功能，自動識別學院規定禁止使用的各類惡性負載（如熱得快、電吹風、電熱毯、暖手煲等），并自動自動斷電，保護宿舍用電安全。

白名單管理：該功能用于維護電器白名單信息，系統支持學習功能，自帶不低于30類學校常用電器使用特征的數據庫。不在特征數據庫的電器可以通過現場學習進入數據庫，從而區分惡性負載及白名單負載。

負荷控制功能：超過預設負荷自動斷電，避免過負荷發熱引起的火災隱患；

三回路獨立控制：可分空調、插座、照明三路獨立電源配電，兩路電源的供電保護、供電控制、供電時間相互獨立；

分戶計費管理：可以進行免費基礎電量設置、預購電量、無費關斷、用電情況查詢、退費管理、支持中途更換操作員、打印報表等。

時間控制：可根據學校實際要求，進行生效日期設置、節假日設置、通斷設置和備注，并對已經設置的進行篩選查看；

自動恢復供電功能：超負荷斷電或使用惡性負載自動斷電后可自動恢復供電，自動供電時間和次數可設。超過設定次數后系統不能再自動供電，需找管理員查明斷電原因后，由供電管理人員手動恢復供電。

夜間小電流可以設置宿舍夜間小電流的使用，僅能供手機充電或夜燈使用，剩余電量微信提醒功能。

4主要設備功能

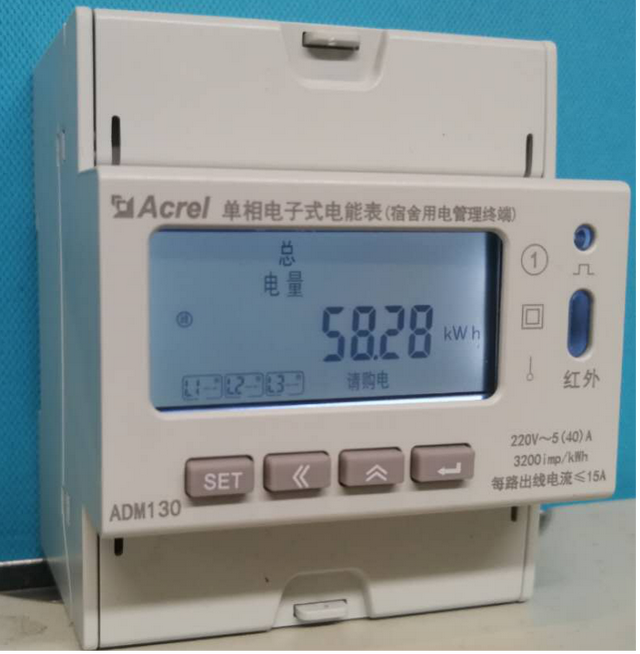

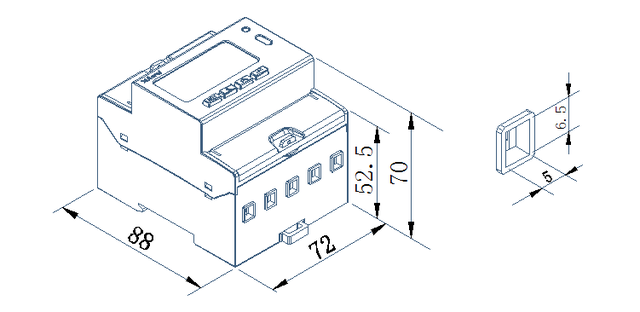

單相預付費電能表ADM130

①預付費管理控制

支持預付費功能。可設置基礎金額，供電表免費試用；可對剩余金額進行四級報警：余額不足報警（一級）、預跳閘報警（二級）、欠費報警（三級）、達到賒欠上限（四級）報警。每級報警都會導致電表背光常亮，預跳閘報警跳閘方式可設置為不跳閘、跳閘后自動合閘以及跳閘后不合閘等，跳閘后學生可通過按鍵自行合閘，達到賒欠上限后電表跳閘，此時只有繳費后才能繼續送電使用。

②時間管理控制

支持時間管理控制。L1、L2、L3可分別設置為工作日和節假日模式，每天最多可設置8個時間段，每個時間段可分別設置為合閘狀態或夜間模式，合閘時間段內電表保持合閘，夜間時間段內，支路功率若大于夜間允許功率上限便跳閘。

③負載管理控制

支持豐富的負載管理控制，具體工作功能如下：

電流上限限制：限制支路最大電流，支路電流超過15A或小于15A的設定值時，支路跳閘。

負載總功率限制：限制支路最大用電功率，支路功率超過設定值時，支路跳閘。

夜間功率限制：需要與時間管理控制共同使用，在夜間模式下，支路電流超過設定值，支路跳閘

④惡性負載識別

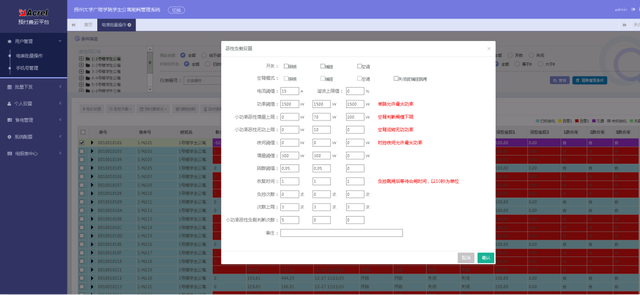

限制支路接入未定義的惡性負載，當支路接入未經允許的惡性負載（主要表現為較大的功率增量和較大的增量因數）時，支路跳閘。

惡性負載白名單識別：允許已定義的惡性負載正常用電（如飲水機等）。

空調模式：空調模式下，電表持續檢測空調微弱待機電流，一但存在拔斷空調插座的動作，電表便跳閘，且只能通過聯系管理人員進行合閘送電。

允許除空調模式以外的跳閘動作自動合閘。允許次數，跳閘等待時間可設置。

5系統功能

揚州大學廣陵學院學生公寓預付費能源管理系統是安科瑞公司針對學生公寓研發的ADM130單相電子式預付費電能表搭配安科瑞預付費能源管理系統。

它是以電能管理軟件和集中抄表軟件為主，包括計算機，通訊管理機，打印機等設置在內的集成系統。

主要完成電能表參數設置，學生公寓售電管理及能耗管理工作，操作簡便，實行宿舍管理人員遠程實時操作實時監控，具有良好的人機界面，能夠有效的統計和管理數據，并對數據的安全性做了有效的保密措施。安裝方便，安科瑞預付費能源管理系統適用于高校宿舍、商業廣場和集團物業等管理部門，是提高安全用電管理水平，解決物業收費難，學生公寓用電安全等問題的理想產品。

集中抄表服務系統

系統默認半小時對所有表進行一次遠程集中抄表，時間間隔支持個性化配置（至低可支持1分鐘/次的采集頻率）。

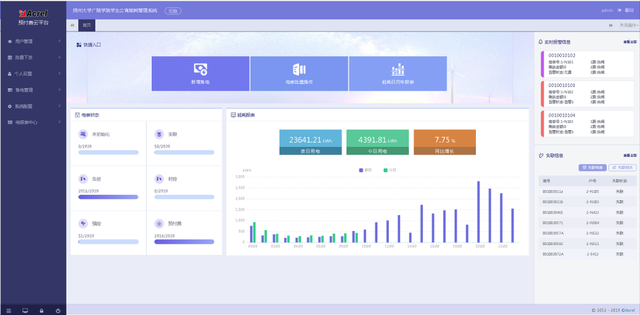

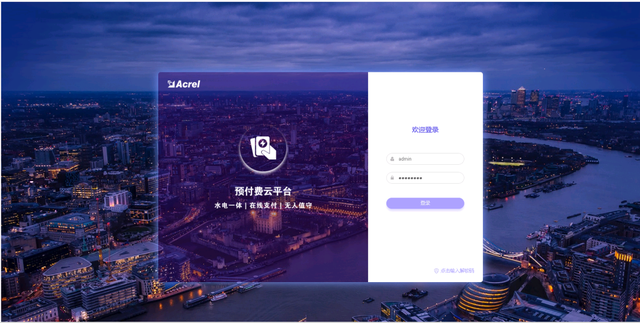

預付費云系統主界面

預付費云系統可查看到電量能耗的日報表，月報表和年報表。可售電，售水功能。

批量操作

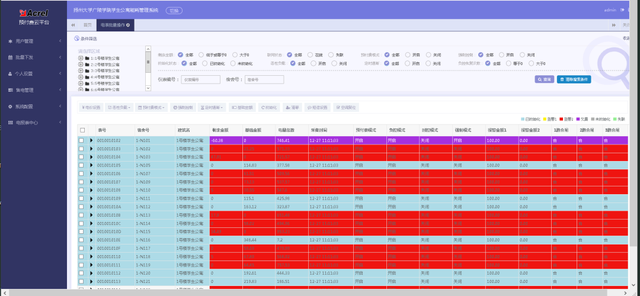

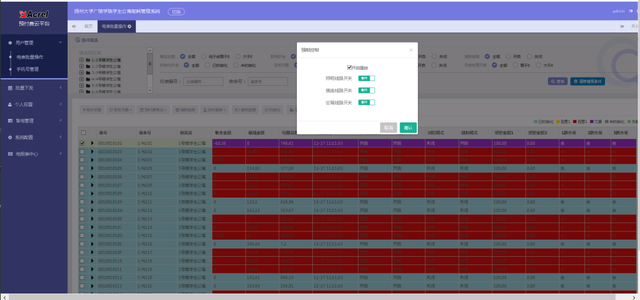

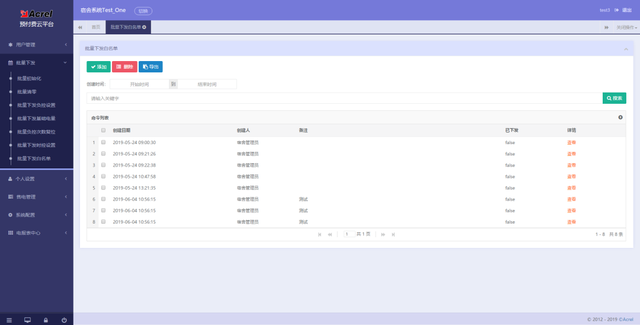

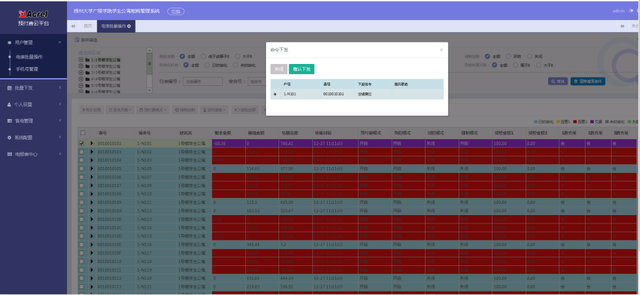

該功能提供電能表批量通斷電、設置下發、狀態篩選、下發和查詢操作。可對指定的某戶或多戶同時進行“電價設置”、“惡性負載”、“預付費模式”、“強制控制”、“定時通斷”、“基礎電量下發”、“初始化”、“清零”、“短信設置”、“空調復位”等操作。

負載控制

系統具備惡性負載識別功能，自動識別學院規定禁止使用的各類違章電器（如熱得快、電吹風、電熱毯、暖手煲等）功能，并及時自動斷電。

基礎電量

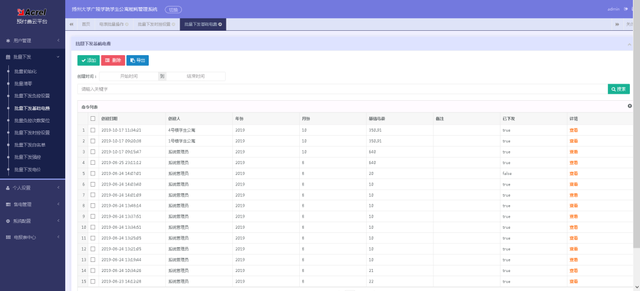

可根據管理要求，對各宿舍，不同區域獨立設置基礎電量，提供給學生一定的免費電量。

負控復位

超負荷斷電或使用禁用發熱電器自動斷電后可自動恢復供電，自動供電時間可設。管理者可設定自動供電的次數，超過設定次數后系統不能再自動供電，需找管理者查明斷電原因后，由供電管理人員恢復供電。

時間控制

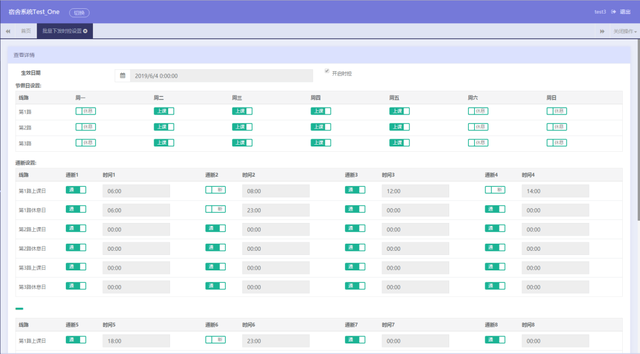

可根據學校實際要求，進行生效日期設置、節假日設置、通斷設置和備注，并對已經設置的進行篩選查看。

白名單管理

該功能用于維護電器白名單的信息，系統支持學習功能，自帶不低于30類學校常用電器使用特征的數據庫。不在特征數據庫的電器可以通過現場學習進入數據庫，從而區分惡性負載及白名單負載。

報表管理

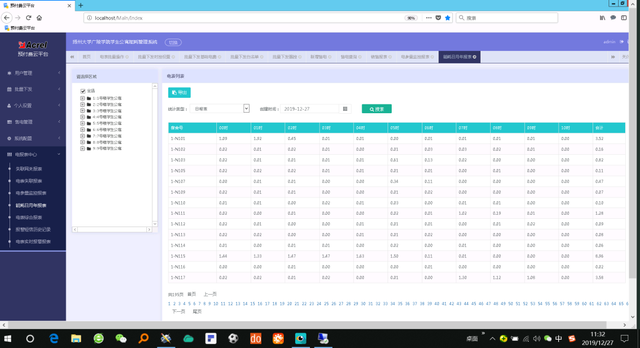

系統還提供了多個報表以供查詢，分別是日/月/年財務銷售統計報表、失聯表/通訊管理機查詢報表、能耗查詢報表、實時報警/歷史報警查詢報表。

電能報表

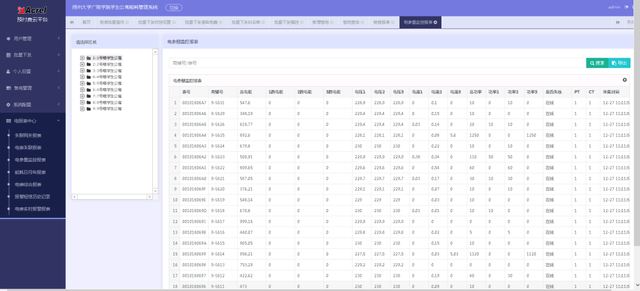

電參量報表

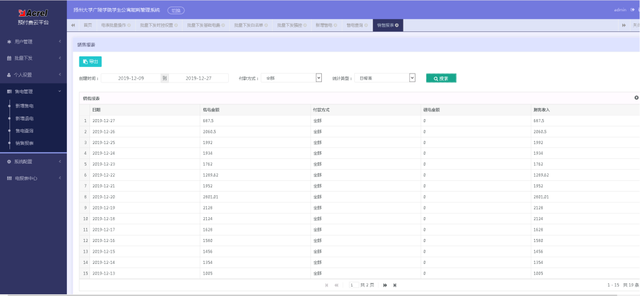

銷售報表

預付費歷史抄表記錄

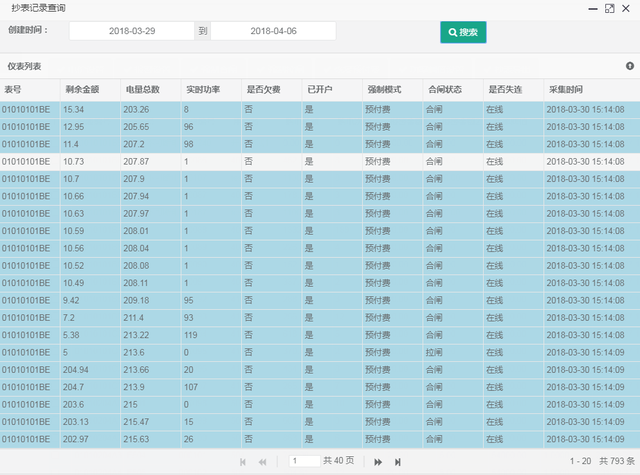

如圖，可查詢單表歷史抄表記錄，用于對歷史抄表記錄進行追溯。

6結束語

高校宿舍作為一個特殊應用場合，在傳統的電能管理需求的基礎上有著與其他應用場合所不同的要求，除基本的用電管理商品化外，更加強調用電安全和按需控制：照明、插座、空調回路獨立計量控制互不干擾；禁止使用熱水器、電吹風等違規電器；照明、插座回路按照工作日節假日區分定時斷送電等。

安科瑞高校宿舍預付費能源管理系統針對高校宿舍這一特殊應用場合訂制研發，為學校用電安全實現用電分路計量分路控制、電能監控、時間管理、負載管理、預付費管理等在高校宿舍中存在的特殊需求，為學校安全提供24h護航。
