一、醫用IT系統的特殊性

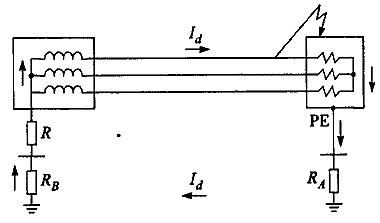

IT系統發生第一次接地故障示意圖

優點：

1、第一次接地故障時不會跳閘斷電。【連續性、可靠性】

2、人體誤觸單相線路時不易發生直接觸電事故。【安全性】

3、第一次接地故障時，故障電流小，不會出現危險電弧和電火花，避免電氣火災的發生。【電氣安全】

IT系統通過高阻抗接地，不適合用絕緣監測儀，可以用RCM

缺點：

1、發生單相接地故障時，另外兩相對地電壓抬升√3倍，對電氣裝置及線路的絕緣水平要求提高，建設投資增大。【TN系統采用的300/500V電纜，IT系統應采用450/750V電纜】

2、不建議引出中性線，無法提供照明和控制用220V，通過降壓變壓器取得220V，增加系統復雜性和投資。【成本高】

在2類醫療場所內，醫療IT系統應該用于維持生命的、外科手術的和其他位于“患者區域”內的醫療電氣設備和系統的供電回路，不包括以下有標準 713.413.1.3 指明的設備，如：

手術臺驅動機構的供電回路；

X光機的回路１；

額定功率大于5kVA的大型設備的回路；不重要的電氣設備（不是用于維持生命的回路。

以上這些設備應采用額定剩余動作電流不超過30mA的剩余電流動作保護器。

二、手術室典型配電設計

三、ICU典型配電設計

四、安科瑞AIM-M系列絕緣監測產品解決方案

AITR系列醫用單相隔離變壓器

GB 16895.24-2005 《建筑物電氣裝置 第7-710部分：特殊裝置或場所的要求-醫療場所》

1）當隔離變壓器以額定電壓和額定頻率供電，空載時出線繞組沒得的對地泄露電流和外護物的泄露電流均不應超過0.5mA。

2）用于移動和固定式設備的醫療IT系統應采用單相變壓器，其額定輸出容量不應小于0.5kVA，但不應超過10kVA。

3）如果也需要通過IT系統供電給三相負荷，則應采用單獨的三相變壓器供電，其輸出線電壓不應超過250V。

雙重絕緣，靜音設計，滿足4200V/分鐘的介電強度測試；

H級絕緣材料，允許更高溫升，材料使用壽命更長；

線包內置Pt100溫度傳感器，可直接測量溫度；

沖擊電流（Ie）：<12In (實際接近于8倍輸入電流峰值)；

■泄露電流：<0.2mA ? ■短路電壓：<3% ? ■空載輸出電流：<3% ? ■效率：>96% ■噪聲：<40dB

AIM-M系列絕緣監測儀

ASG/AIL系列故障定位

AID系列外接報警與顯示儀

GGF系列醫用隔離電源柜

六、醫用隔離電源監控系統及平臺

技術選型支持請聯系安科瑞電氣周女士18701808662
