TPS7B4256-Q1 是一款單片集成低壓差 （LDO） 電壓跟蹤器。該器件采用 8 引腳 SOIC 和 HSOIC 封裝。TPS7B4256-Q1 旨在為汽車環境中的非車載傳感器提供電源。由于提供板外電源的電纜發生故障的風險很高，因此該器件具有針對故障情況的集成保護功能，例如電池短路、極性反接、輸出對地短路（電流限制）和過熱（熱關斷）。該器件采用背靠背 PMOS 拓撲，無需外部二極管，否則需要外部二極管來幫助防止導致反向電流流動的故障情況。該器件旨在處理 45V（絕對最大值）輸入電壓，并在汽車負載突降瞬態條件下工作。

施加在可調輸入引腳 （ADJ/EN） 上的參考電壓在整個溫度范圍內以非常嚴格的 6 mV（最大值）容差跟蹤 FB 引腳。這種跟蹤使 TPS7B4256-Q1 能夠為高達 70 mA 的負載提供高精度的電源電壓。參考電壓可以直接連接到 ADJ/EN 引腳，也可以借助 ADJ/EN 引腳上的外部電阻分壓器縮小到較低的值，最小為 2 V。通過將 FB 引腳直接連接到 OUT 引腳，可以使輸出電壓等于 ADJ/EN 引腳上的電壓（±跟蹤容差），或者借助 FB 和 OUT 引腳之間的電阻分壓器將其縮放到更高的值。

*附件：TPS7B4256-Q1具有 6mV 跟蹤容差的汽車級 70mA、40V 電壓跟蹤 LDO 數據表.pdf

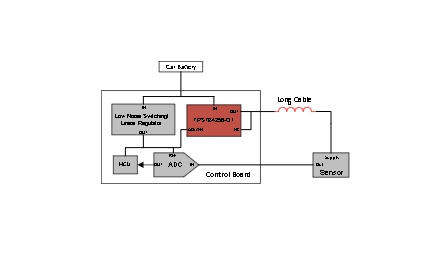

TPS7B4256-Q1 為 ADC 的參考電壓提供有效的緩沖器，并通過長電纜安全地傳輸該電壓（或其縮放版本），為板外傳感器供電。如果傳感器是比率式的，并且輸出由 ADC 采樣，則 TPS7B4256-Q1 的所述功能有助于顯著提高傳感器測量的可靠性和準確性。

通過將 ADJ/EN 輸入引腳設置為低電平，TPS7B4256-Q1 可切換到待機模式，并將 LDO 的靜態電流消耗降至 3.5 μA 以下。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T A
  • 結溫：–40°C 至 +150°C，TJ
• 寬輸入電壓范圍：
  • 絕對最大范圍：–40 V 至 +45 V
  • 工作范圍：3 V 至 40 V
• 輸出電壓：
  • 寬工作范圍：2 V 至 40 V
  • 輸出電壓靈活性：在分壓器配置中，使用外部電阻器，可以將 V OUT 縮放為高于或低于基準的值
• 最大輸出電流：70 mA
• 非常嚴格的輸出跟蹤容差：6 mV（最大值）
• 低壓差電壓：70 mA 時為 225 mV（最大值）
• 組合的使能和參考功能
• 輕負載時的低靜態電流：60 μA
• 在很寬的陶瓷輸出電容器值范圍內保持穩定：
  • C OUT 范圍：1 μF 至 100 μF
  • ESR 范圍：1 mΩ 至 2 Ω
• 集成保護功能：
  • 反向電流保護
  • 反極性保護
  • 過熱保護
  • 防止輸出對地和電源短路
• 采用以下低熱阻 8 引腳封裝：
  • HSOIC （DDA），R θJA = 53.3°C/W
  • SOIC （D），R θJA = 101°C/W

參數

方框圖

1. 產品概述

• ?產品名稱?：TPS7B4256-Q1
• ?類型?：汽車級低壓差（LDO）電壓跟蹤穩壓器
• ?特點?：6mV跟蹤容差，最大輸出電流70mA，輸入電壓范圍寬達40V，適用于汽車應用。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度等級1（-40°C至+125°C）。
• ?寬輸入電壓范圍?：絕對最大值為-40V至+45V，操作范圍為3V至40V。
• ?輸出電壓范圍?：2V至40V，可通過外部電阻調整。
• ?低輸出壓差電壓?：最大225mV（70mA輸出時）。
• ?保護功能?：反向電流保護、反向極性保護、過溫保護、輸出對地短路保護和供電短路保護。
• ?封裝?：提供8引腳SOIC（D）和HSOIC（DDA）封裝，具有低熱阻。

3. 應用領域

• ?汽車應用?：適用于動力系統壓力傳感器、溫度傳感器、排氣傳感器、流體濃度傳感器以及車身控制模塊（BCM）等。

4. 引腳配置與功能

• ?引腳說明?：包括輸入電壓（IN）、使能/調整（ADJ/EN）、反饋（FB）、地（GND）和輸出電壓（OUT）等引腳。
• ?特殊引腳?：ADJ/EN引腳兼具調整和使能功能，FB引腳用于電壓反饋以實現精確跟蹤。

5. 規格參數

• ?絕對最大額定值?：規定了輸入電壓、輸出電壓、使能電壓等參數的最大允許值。
• ?推薦工作條件?：包括輸入電壓、輸出電壓、輸出電流、輸入和輸出電容等參數的推薦值。
• ?電氣特性?：詳細列出了靜態電流、地電流、關斷供電電流、調整引腳電流、輸入欠壓鎖定（UVLO）電壓、輸出噪聲電壓等關鍵參數。

6. 典型特性

• ?圖表展示?：通過圖表形式展示了跟蹤誤差、輸出電壓、線性調整率、負載調整率、壓差電壓、地電流等參數隨不同條件變化的典型特性。

7. 詳細描述

• ?功能框圖?：提供了TPS7B4256-Q1的功能框圖，展示了內部電路結構。
• ?特性描述?：對跟蹤輸出電壓、反向電流保護、欠壓鎖定、熱保護、電流限制等關鍵特性進行了詳細描述。

8. 應用與實施

• ?典型應用?：提供了典型應用電路，展示了如何連接外部電阻以實現所需的輸出電壓。
• ?電源供應建議?：指導用戶如何選擇輸入和輸出電容以確保穩壓器的穩定性和性能。
• ?布局建議?：給出了布局方面的建議，以減少寄生效應并提高穩壓器的性能。
