TPS7A96 是一款超低噪聲 （0.5 μV RMS）、低壓差 （LDO） 穩壓器，能夠提供 2 A 電流，壓差僅為 200 mV。低壓差與寬帶寬誤差放大器相結合，可在低工作裕量 （500 mV） 和高輸出電流 （1.75 A） 下實現非常高的 PSRR（1 kHz 時為 104 dB，1 MHz 時為 48 dB）。

該器件輸出可通過外部電阻器在 0.4 V 至 5.5 V 范圍內調節。憑借寬輸入電壓范圍，該器件支持低至 1.9 V 和高達 5.7 V 的工作電壓。該器件包括可編程電流限制、可編程 PG 閾值和精密使能功能，可在應用中實現更好的控制。

憑借高精度基準和寬帶寬拓?fù)洌撈骷梢暂p松并聯，以實現更低的噪聲和更高的電流。

*附件：TPS7A96 2A、超低噪聲、超高 PSRR、射頻穩壓器數據表 .pdf

該器件具有 1% 的輸出電壓精度（線路、負載和溫度）和軟啟動功能，可降低浪涌電流，專為為敏感的模擬低電壓器件供電而設計。

特性

• 超低輸出噪聲：
  • 0.5 μV RMS（典型值，10 Hz 至 100 kHz）
• 高電源紋波抑制 （PSRR）：
  • 94 dB （100Hz）
  • 1 kHz 時為 104 dB
  • 10 kHz 時為 76 dB
  • 100 kHz 時為 58 dB
  • 1 MHz 時為 48 dB
• 線路、負載和溫度精度：1%
• 低壓差：2 A 時為 160 mV
• 寬輸入電壓范圍：1.9 V 至 5.7 V
• 寬輸出電壓范圍：0.4 V 至 5.5 V
• 可并聯以實現更低的噪聲和更高的電流
• 快速瞬態響應
• 精密使能和 UVLO
• 可編程電流限制
• 可編程 PG 閾值
• 可調節的啟動浪涌控制
• 漏極開路、電源正常 （PG） 輸出
• 封裝：3.00mm × 3.00mm，10 引腳 WSON：
  • JEDEC R θJA： 46.1°C/W
  • EVM R θJA： 25.6°C/W

參數

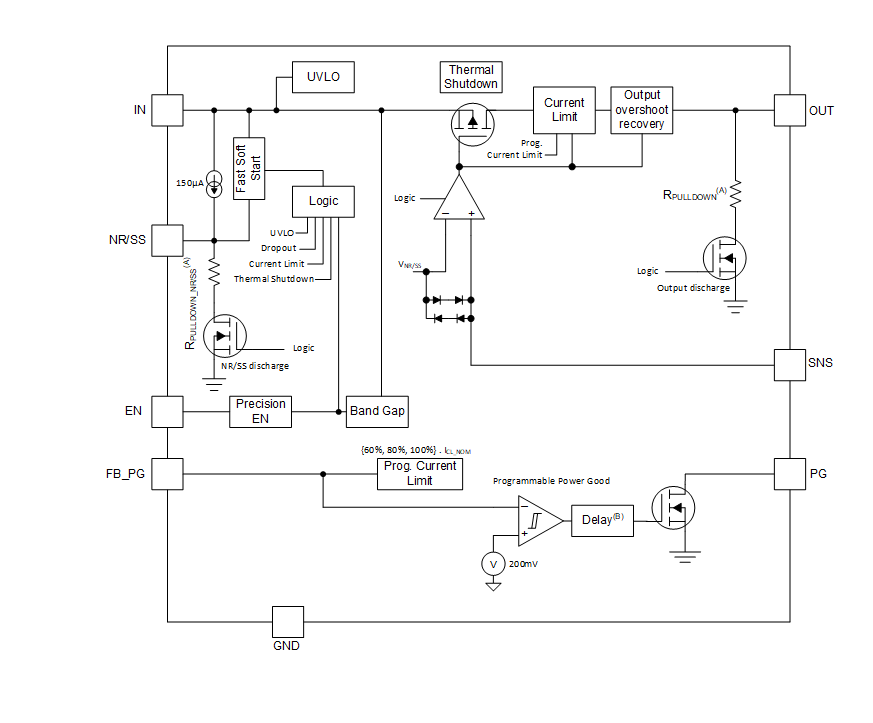

方框圖

1. 產品概述

• ?產品名稱?：TPS7A96
• ?類型?：超低噪聲、超高PSRR射頻穩壓器
• ?特點?：提供2A輸出電流，超低輸出噪聲（0.5μV RMS），超高PSRR，適用于敏感RF和模擬電路。

2. 主要特性

• ?超低噪聲?：輸出噪聲電壓為0.5μV RMS（10Hz至100kHz）。
• ?超高PSRR?：在1MHz時達到30dB。
• ?高輸出電壓精度?：1%精度（過線、負載和溫度）。
• ?軟啟動功能?：減少啟動時的浪涌電流。
• ?可編程電流限制和功率正常（PG）閾值?：通過FB_PG引腳調整。
• ? 過溫保護和欠壓鎖定（UVLO） ?：增強系統可靠性。

3. 應用領域

• ? 宏基站遠程無線電單元（RRU） ?
• ?室外回傳單元?
• ? 有源天線系統mMIMO（AAS） ?
• ?超聲掃描儀?
• ?實驗室和現場儀器?
• ?傳感器、成像和雷達系統?

4. 引腳配置與功能

• ?引腳?：包括輸入（IN）、使能UV（EN_UV）、地（GND）、輸出（OUT）、噪聲抑制（NR/SS）、功率正常反饋（FB_PG）等。

5. 規格參數

• ?絕對最大額定值?：規定了輸入電壓、輸出電壓、使能電壓等參數的最大允許值。
• ?推薦工作條件?：包括輸入電壓范圍、輸出電壓范圍、輸出電流、輸入和輸出電容等參數的推薦值。
• ?電氣特性?：詳細列出了靜態電流、關機電流、壓差電壓、輸出電流限制、PSRR、輸出噪聲電壓等關鍵參數。

6. 典型特性

• ?圖表展示?：通過圖表形式展示了PSRR、輸出噪聲密度、負載瞬態響應、線路瞬態響應等參數隨不同條件變化的典型特性。

7. 詳細描述

• ?功能框圖?：提供了TPS7A96的功能框圖，展示了內部電路結構。
• ?特性描述?：對超低噪聲、超高PSRR、輸出電壓設置和調節、可編程電流限制和功率正常閾值、軟啟動功能、精密使能和UVLO、主動放電、熱關斷保護等關鍵特性進行了詳細描述。

8. 應用與實施

• ?設計要求?：詳細說明了設計參數，如輸入電壓、輸出電壓、輸出電流、電流限制、PG閾值等。
• ?典型應用?：提供了典型應用電路，展示了如何連接外部電容和電阻。
• ?電源供應建議?：指導用戶如何選擇合適的輸入電壓和電容。
• ?布局建議?：給出了布局方面的建議，以減少寄生效應并提高穩壓器的性能。

9. 文檔與支持

• ?設備支持?：提供了設備命名規則和相關文檔的支持信息。
• ?更新通知?：指導用戶如何接收文檔更新的通知。
• ?支持資源?：介紹了TI E2E?支持論壇等支持資源，方便用戶獲取幫助。
