概述
DS12885、DS12887和DS12C887實時時鐘(RTC)可用來直接替代DS1285和DS1287。該器件提供一個實時時鐘/日歷、定時鬧鐘、三個可屏蔽中斷(共用一個中斷輸出)、可編程方波輸出和114字節的電池備份靜態RAM (DS12C887和DS12C887A包含113字節RAM)。DS12887在24引腳模塊DIP封裝內集成了晶體和鋰電池。DS12C887在地址32h內增加了世紀字節。對于少于31天的月份,所有器件的日期能夠在月末自動調整,帶有閏年補償。該器件可配置為24小時或12小時格式,帶AM/PM指示。精確的溫度補償電路用于監視的VCC狀態。一旦檢測到主電源失效,器件可自動切換到備用電源。鈕扣式鋰電池可以連接到DS12885的VBAT輸入引腳,在主電源掉電時保持有效的時間和日期。該器件通過一個復用的、字節寬度接口訪問,支持Intel和Motorola模式。
數據表:*附件:DS12887實時時鐘技術手冊.pdf
特性
- 直接替代IBM AT計算機時鐘/日歷
- RTC計算秒、分、時、星期、日、月、年信息,具有潤年補償,有效期至2099年
- 用二進制或BCD表示時間
- 具有AM、PM標示的12小時模式或24小時模式
- 夏時制選擇
- 可選擇Intel或Motorola總線時序
- 接口配合軟件可尋址128 RAM
- 14字節時鐘與控制寄存器
- 114字節通用、電池備份RAM (DS12C887和DS12C887A為113字節)
- 清除RAM功能(DS12885、DS12887A和DS12C887A)
- 三路中斷可分別通過軟件屏蔽與檢測
- 鬧鐘可設置為每秒一次至每星期一次
- 周期可設置在122μs至500ms
- 時鐘終止刷新周期標志
- 可編程的方波輸出信號
- 自動電源失效檢測和切換電路
- 可選擇28引腳PLCC表面貼裝封裝或32引腳TQFP封裝(DS12885)
- 可選則集成了晶體和電池的DIP模塊(EDIP)封裝(DS12887、DS12887A、DS12C887、DS12C887A)
- 可選的工業級溫度范圍
應用
典型操作電路

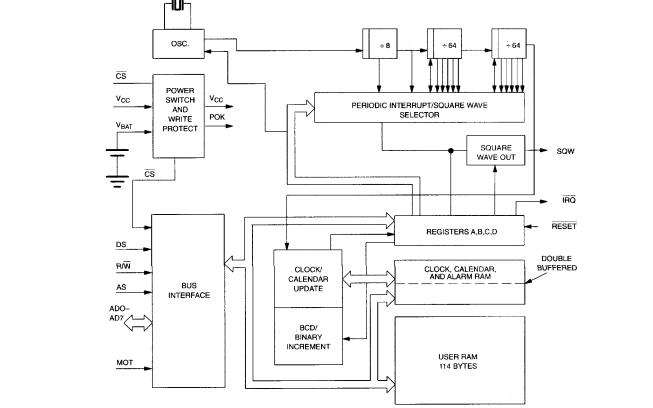

邏輯圖
振蕩器電路
DS12885使用外部32.768kHz晶振。振蕩器電路不需要任何外部電阻或電容來工作。表1列出了外部晶體的幾個晶體參數。圖1顯示了振蕩器電路的功能原理圖。控制寄存器中的使能位控制振蕩器。振蕩器啟動時間在很大程度上取決于晶體特性、PC板漏電和布局。高ESR和過度容性負載是啟動時間長的主要原因。使用具有推薦特性和適當布局的晶體的電路通常在一秒鐘內啟動。外部32.768kHz振蕩器也可以驅動DS12885。在這種配置中,X1引腳連接到外部振蕩器信號,X2引腳不連接。
引腳配置
-
