概述
DS1305串行、帶鬧鐘的實時時鐘是全二進制編碼的十進制(BCD)日歷鐘，可以通過簡單的串行接口訪問。該時鐘/日歷可以提供秒、分、時、日、月、年信息。對于少于31天的月份，到每月的最后一天會自動進行調節，包括閏年的修正。該時鐘可以通過AM/PM指示器工作在24小時模式或12小時模式。此外，96字節NV RAM可以用來存儲數據。當振蕩器使能時，只要任意一個電源有效，DS1305將保持時間和日期。獨立的接口邏輯電源引腳(V CCIF )使DS1305可以將SDO與/PF引腳驅動至與接口邏輯兼容的電平。便于在混合供電系統中與3V邏輯接口。

DS1305提供雙電源輸入和一個電池輸入引腳。利用雙電源輸入和一個可編程涓流充電電路，可以為作為后備電源的可充電電源(例如超級電容或充電電池)進行充電用作后備電源。通過VBAT引腳，該器件也可用一個非充電電池作為備用。DS1305工作范圍是2.0V至5.5V。

DS1305提供了兩個可編程日歷鬧鐘。鬧鐘可在編程設定的秒、分、時和日期發出中斷。如果希望一個或多個字段被鬧鐘所忽略，可以在這些字段內插入"無關"狀態。日歷鬧鐘可以通過編程設定為發出兩個不同的中斷輸出，或只觸發一個公共的中斷輸出。無論器件是由V CC1 、VCC2或VBAT供電，兩路中斷輸出都可工作。

DS1305支持串行外設接口SPI?串行數據口或標準3線接口。采用直觀的尋址和數據格式，數據傳送可以每次1字節或多字節Burst Mode?進行。

數據表：*附件：DS1305系列帶有鬧鐘的串行實時時鐘技術手冊.pdf

特性

• 實時時鐘(RTC)計算秒、分、時、星期、日、月、年信息，具有有效至2100年的閏年補償
• 為數據存儲提供96字節電池備份的NV RAM
• 兩個可編程日歷鬧鐘，可設定在特定的秒、分、時和星期
• 串行接口支持Motorola SPI (串行外設接口)串行數據口或標準3線接口
• 突發模式可連續讀/寫時鐘/RAM
• 雙電源引腳分別用于主電和備電
• 可選的涓流充電輸出用于備用電源
• 2.0V至5.5V供電
• 工業級溫度范圍：-40°C至+85°C
• 采用節省空間的20引腳TSSOP封裝

引腳配置

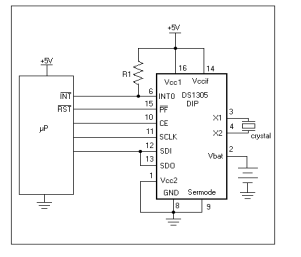

典型操作電路

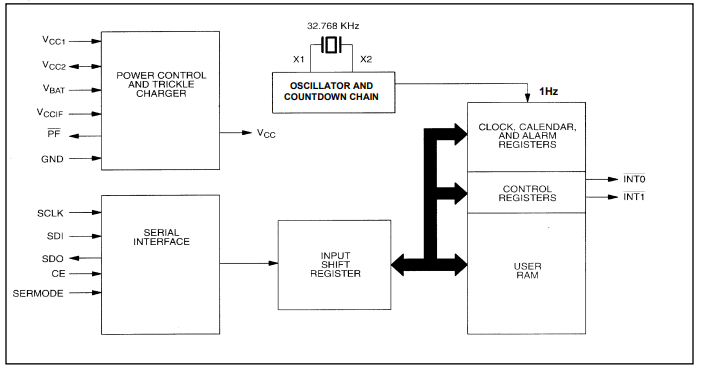

框圖
