概述
DS17285, DS17485, DS17885, DS17287, DS17487以及DS17887實時時鐘(RTC)是工業標準的DS12885和DS12887的后續產品。DS17285，DS17485和DS17885 (下文以DS17x85代替)提供一個實時時鐘/日歷，一個定時鬧鐘，三個可屏蔽中斷(共用一個中斷輸出)，可編程方波輸出和114字節的電池備份NV SRAM。DS17x85還集成了許多增強特性，例如硅序列號，電源開/關控制電路，和2K、4K或8K字節的電池備份NV SRAM。DS17287，DS17487和DS17887 (下文以DS17x87代替)在24引腳DIP模塊封裝內集成了晶振和鋰電池。DS17x85和DS17x87的電源控制電路允許系統通過外部激勵開啟電源，例如鍵盤或時間和日期(喚醒)鬧鐘。/PWR輸出引腳可被任一此類事件觸發，并可用于開啟外部電源。/PWR引腳受軟件控制，以便在某個任務完成后，能夠接著關斷系統電源。

對于所有少于31天的月份，所有器件的日期都能夠在月末自動調整，并帶有閏年補償。該器件可配置為24小時或12小時格式，并且?guī)в蠥M/PM指示。精確的溫度補償電路用于監控V CC 。一旦檢測到主電源失效，器件可以自動切換到備用電源。鈕扣式鋰電池可以連接到DS17x85的VBAT輸入引腳，在主電源掉電時保持有效的時間和日期。DS17x85和DS17x87還包括了VBAUX輸入，用于電源輔助功能，例如/PWR控制。該器件通過一個復用的、字節寬度接口訪問。
數據表：*附件：DS17285 3V 5V實時時鐘技術手冊.pdf

應用

• 嵌入式系統
• 網絡集線器、橋接器和路由器
• 安全系統
• 電表
• 特性
• 集成了工業標準的DS12887 PC時鐘外加增強特性
• RTC計算秒、分、時、星期、日期、月份和年，并且具有閏年補償，有效期至2099年
• 可選的+3.0V或+5.0V工作電壓
• SMI恢復堆棧
• 64位硅序列號
• 電源控制電路，支持系統通過日期/時間鬧鐘或鍵盤開啟電源
• 晶體選擇位，允許RTC工作于6pF或12.5pF晶體
• 12小時或24小時時鐘，具有帶AM和PM指示的12小時模式
• 114字節通用、電池備份NV SRAM
• 擴展的電池備份NV SRAM
  • 2048字節(DS17285/DS17287)
  • 4096字節(DS17485/DS17487)
  • 8192字節(DS17885/DS17887)
• RAM清除功能
• 中斷輸出，帶6個獨立的可屏蔽中斷標志
• 鬧鐘可設置為每秒一次至每天一次
• 時鐘終止刷新周期標志
• 可編程方波輸出
• 自動電源失效檢測和切換電路
• 可選擇PDIP、SO或TSOP封裝(DS17285，DS17485，DS17885)
• 可選擇集成晶體和電池的DIP模塊封裝(DS17287，DS17487，DS17887)
• 可選擇工業級溫度范圍
• 通過UL認證

典型操作特性

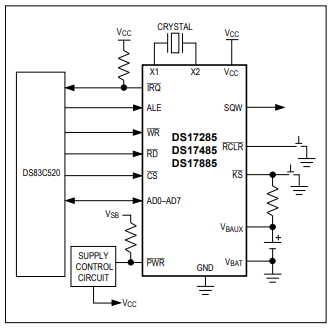

典型操作電路
