在當今蓬勃發展的工業自動化生產領域，設備間的高效通信與協同合作，已然成為決定生產水平的核心要素。以汽車制造、金屬加工這類對工藝精度要求極高的行業為例，焊接工序作為其中的關鍵環節，直接關乎產品質量與生產效益。在實際作業過程中，對焊機進行精準操控，是保障焊接質量穩定、提升生產效率的關鍵所在。

匯川推出的搭載Ethernet/IP協議的 PLC，憑借其卓越的運算能力和精準的控制性能，在工業控制領域備受矚目。而采用Devicenet協議的焊機，憑借獨特的技術優勢，在焊接領域展現出了出色的性能，能夠滿足復雜焊接工藝的需求。但遺憾的是，由于這兩種設備所采用的通信協議不同，就如同兩個說著不同語言的人，難以直接進行順暢溝通，這一問題給生產過程中的設備協同工作帶來了極大的阻礙。

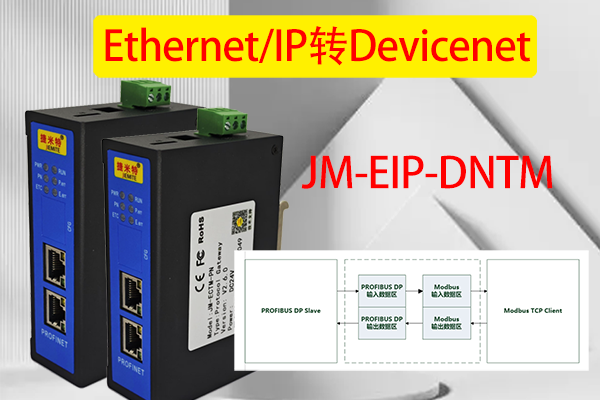

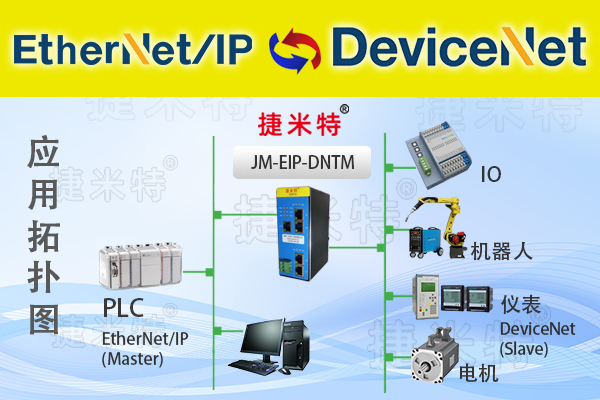

捷米特JM-EIP-DNTM網關模塊的出現解決了這一難題。它就像一個語言翻譯官，將 Ethernet/IP 協議與 Devicenet 協議進行相互轉換，使得PLC能夠順利地對焊機下達指令。通過這種連接方式，PLC 可以實時監控焊機的工作狀態，如電流、電壓、焊接時間等參數，一旦發現異常，能及時調整參數或發出警報，保障焊接質量的穩定性。

一、網關介紹：

?捷米特JM-EIP-DNTM設備在EtherNet/IP 一側為EtherNet/IP 從站，在DeviceNet一側可以作為DeviceNet主站。支持標準的 EtherNet/IP 協議。

?支持最大的輸入字節數為256字節，最大的輸出字節為256字節；

?DeviceNet參數規格：

支持波特率：125kbit/s, 250kbit/s, 500kbit/s

最大連接數：63個從站

輸入數據最大：1440字節

輸出數據最大：1440字節

單個從站輸入最大：128字節

單個從站輸出最大：128字節

供電：24VDC(±5％)，最大功率 3.5W

工作環境溫度：-25～55℃，濕度≤95%

防護等級：IP20

二、配置步驟

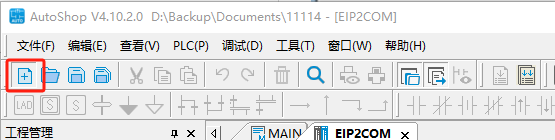

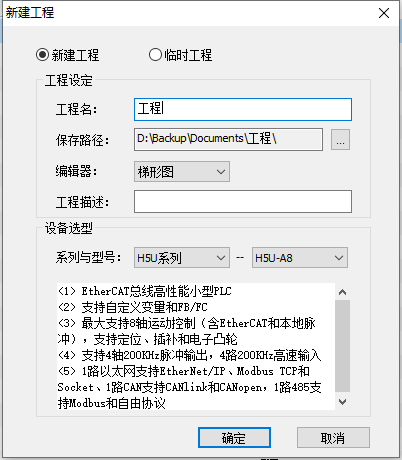

首先打開編程軟件：AutoShop，新建一個工程，填寫工程名稱，選擇使用的PLC

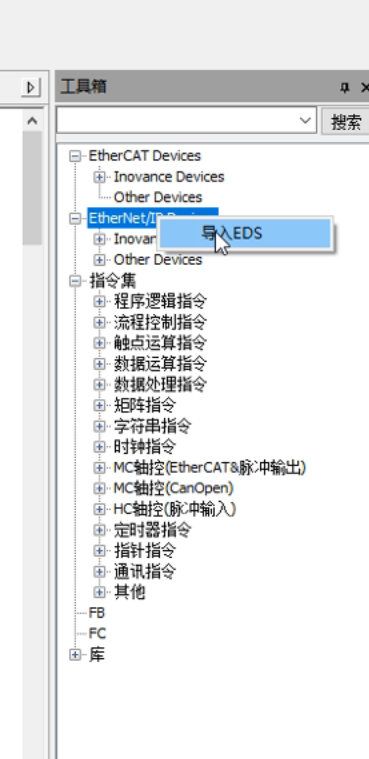

右鍵EtherNet/IP Devices，點擊導入EDS，選擇EDS--打開

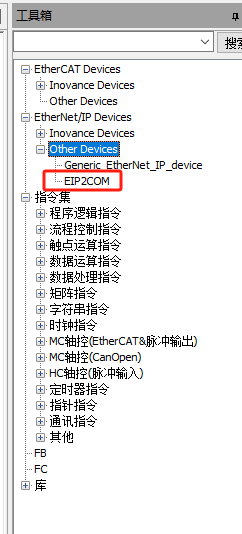

可以看到這里已經添加成功

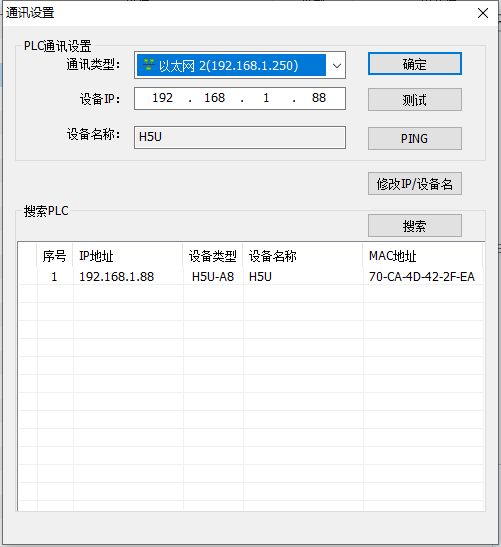

接下來進行連接PLC連接，工具下，通訊設置，通訊類型選擇連接PLC的以太網卡，在下方搜索PLC，點擊搜索，再點擊測試，顯示已連通就可以了，

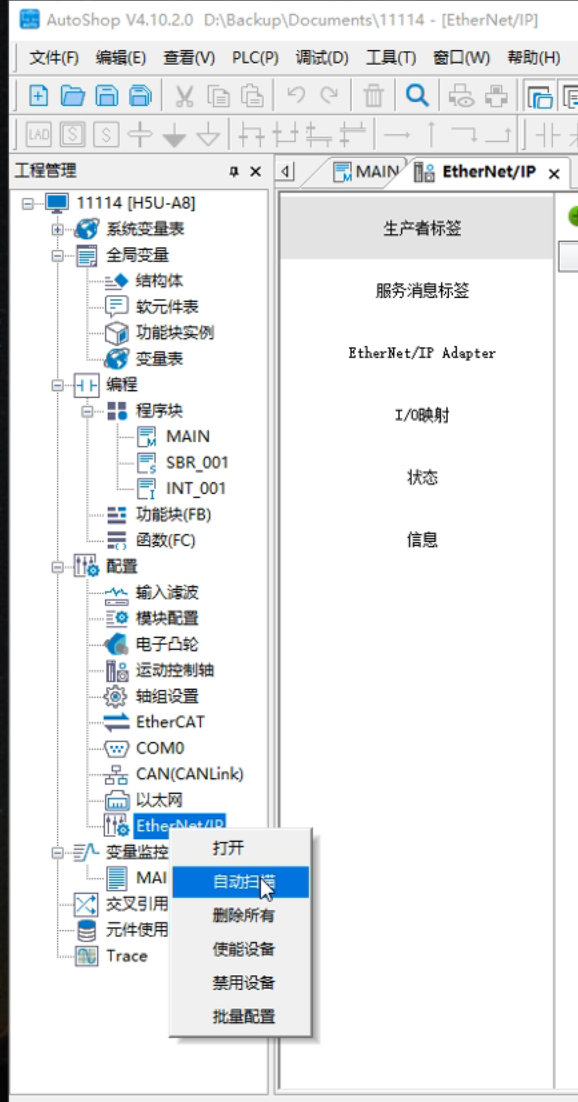

在項目樹下右鍵EtherNet/IP，點擊自動掃描。

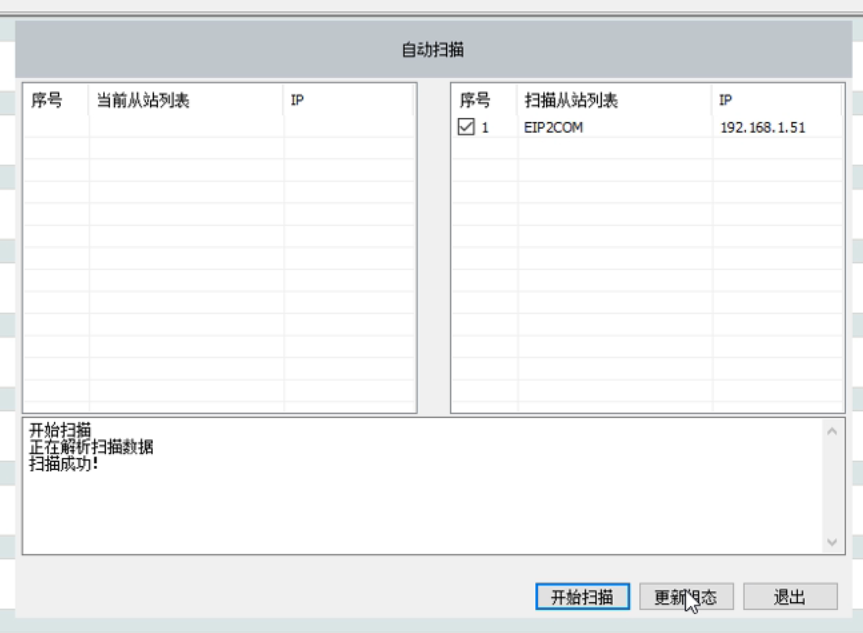

開始掃描，等待一會，可以看到我們掃描出來的網關，點擊選擇，更新組態，

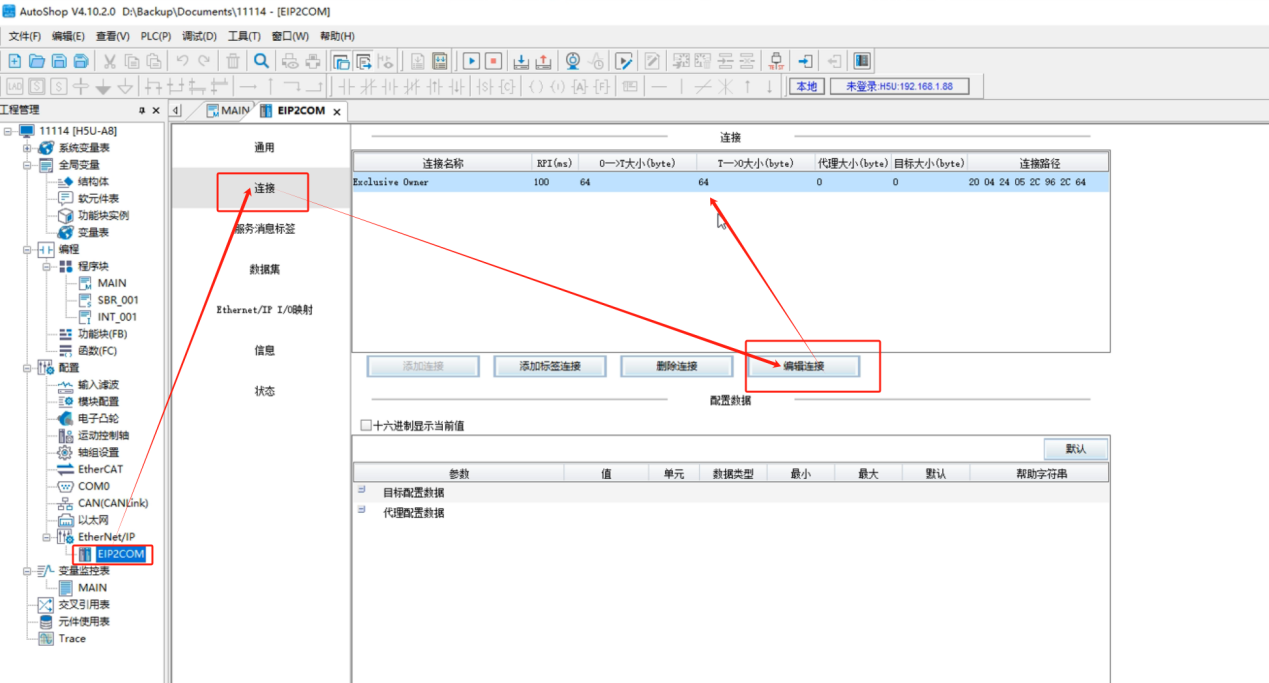

這里就看到了添加的設備，雙擊選擇，點到連接，設置長度

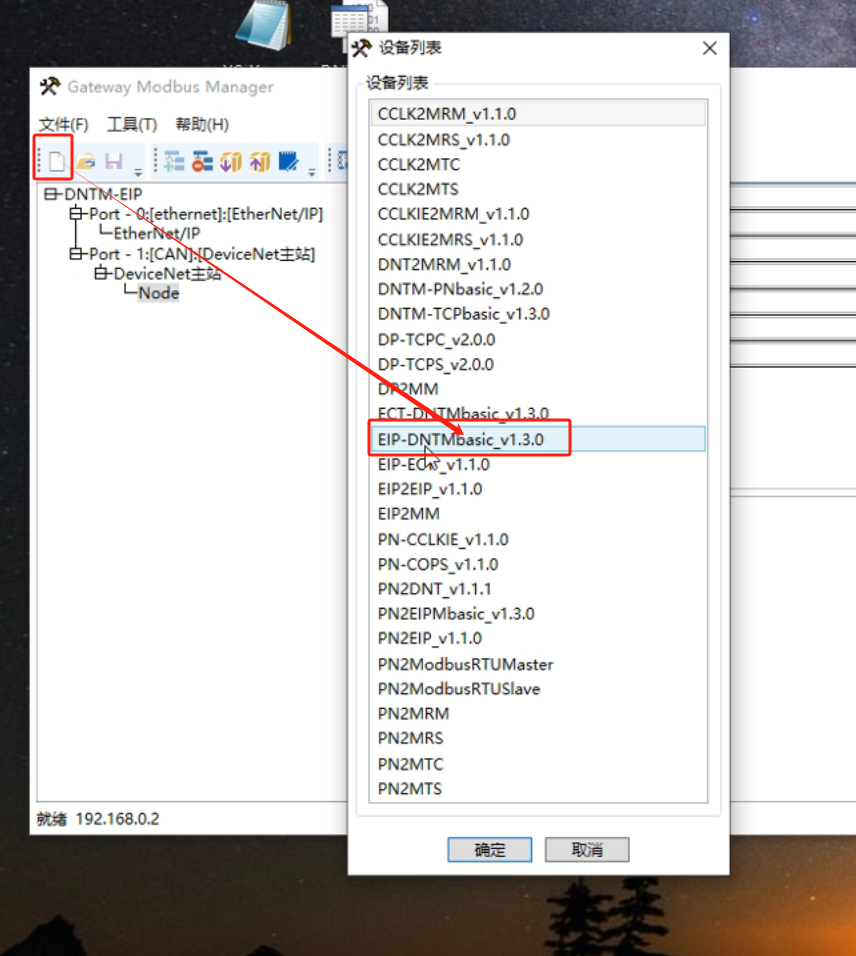

PLC中就設置完畢了，接下來設置網關，打開配置軟件，新建工程，選擇EIP-DNTMbasic v1.3.0，

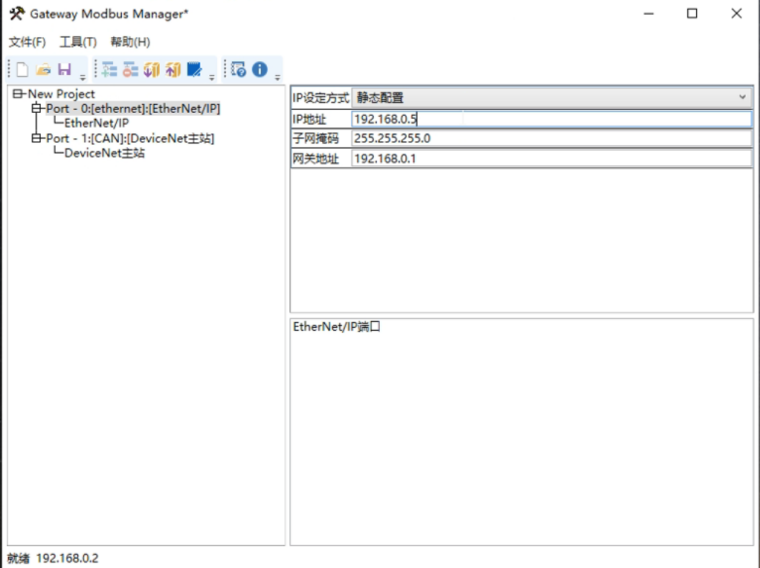

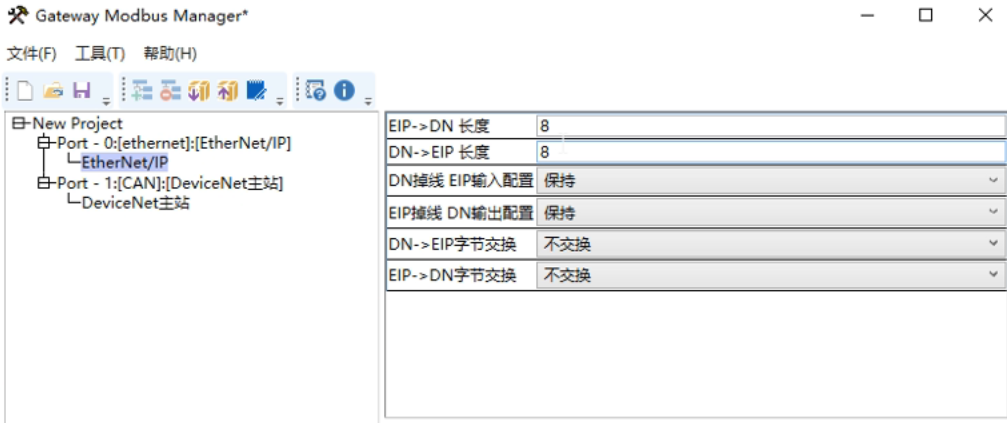

設置EtherNet/IP端的IP地址，子網掩碼和網關，以及輸入輸出的長度，跟PLC中設置的保持一致。

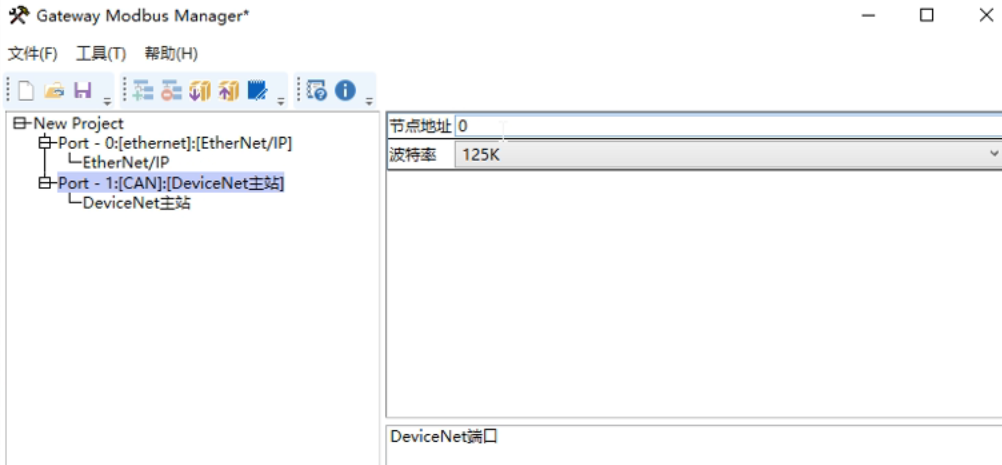

然后設置Devicenet主站的節點地址以及波特率，

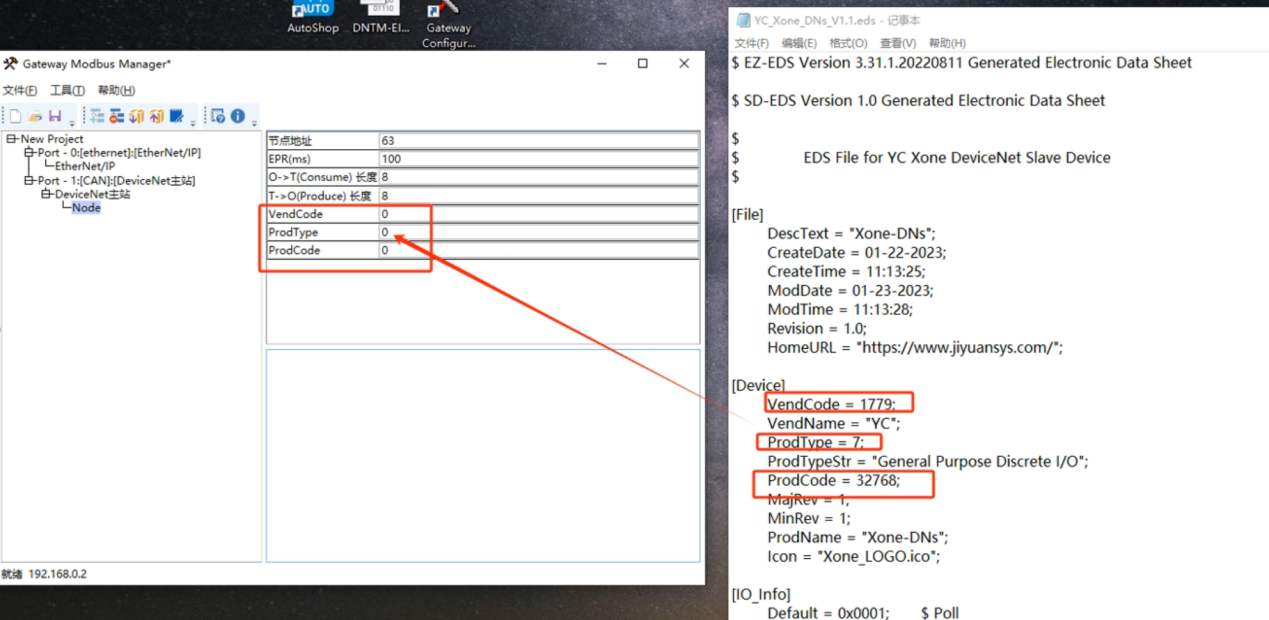

右鍵Devicenet主站添加一個從站，設置對應參數。

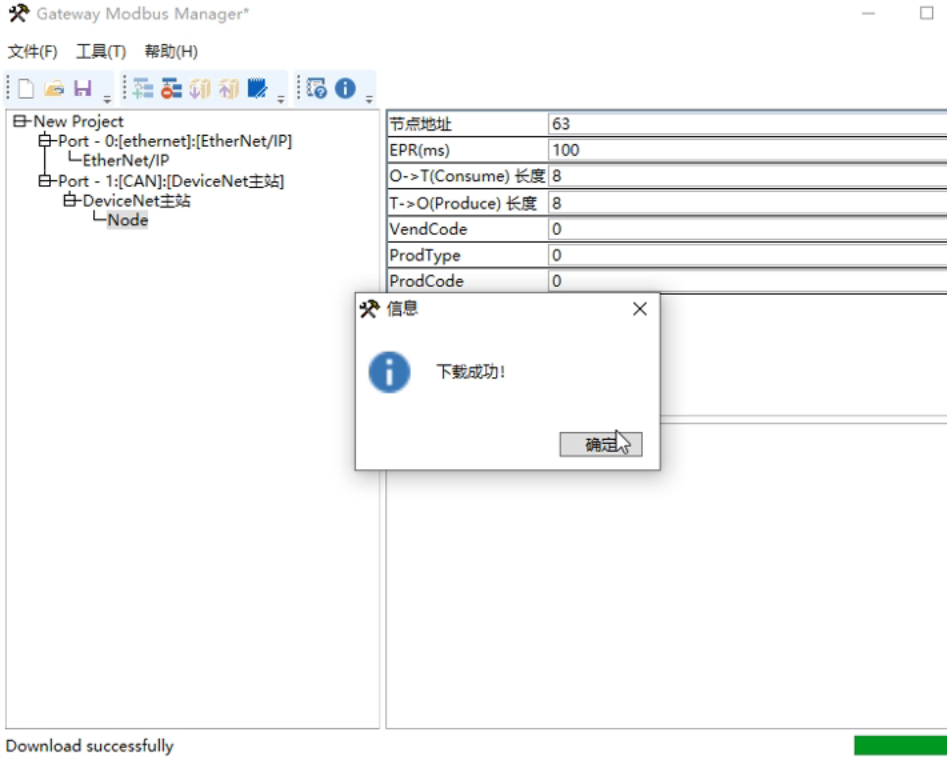

點擊工具下通訊設置，搜索到網關，雙擊選擇，選擇后，點擊工具—下載，顯示下載成功，網關配置完成

雖說配置流程存在一定專業性，但大家別擔心。捷米特網關EthernetIP轉DeviceNet的說明書編寫得十分詳盡，只要您依照它一步步操作，就能順利實現設備間穩定的連接與精準控制。這種借助捷米特網關搭建的連接方案，實實在在地為工業生產帶來了質的飛躍，自動化程度顯著提升，生產效益也跟著大幅增長。 今天的案例就先分享到這兒。要是您在相關技術方面有任何疑問，或者想進一步了解捷米特網關，歡迎隨時咨詢捷米特的曹工。曹工在這方面經驗豐富，肯定能給您專業的解答和建議。也希望廣大技術愛好者能積極和曹工交流，咱們一起攻克技術難題，共同進步。最后，衷心祝愿大家在工作中順風順?biāo)率露寄苋缫猓?br />
