概述
DS1678為實時時鐘(RTC)事件記錄儀，用來記錄每次觸發/INT引腳的非周期、異步事件的時間和日期。該器件記錄第一次事件發生時的秒、分、時、星期、日期、月、年及世紀信息，并開啟16位歷時計數器(ETC)。隨后發生的事件將觸發ETC記錄，存儲在事件記錄存儲器中。最多可記錄1025個事件。器件工作在VCC或VBAT供電狀態時均可記錄所發生的事件。
數據表：*附件：DS1678系列實時事件記錄器技術手冊.pdf

特性

• BCD格式的實時時鐘/日歷計算秒、分、時、日期、月、星期幾以及具有閏年補償、2000年兼容性
• 在只讀非易失內存中，可記錄1025個連續事件
• 事件觸發由用戶可編程，可以是/INT引腳的下降沿、上升沿或者兩個邊沿觸發
• 事件計數寄存器提供已經被記錄在當前事件記錄任務中的數目
• 可編程的RTC報警
• 用戶可編程的NV RAM (32字節)
• I2C串行接口
• 提供三種分辨率選擇，以折衷考慮精度和最長的事件間隔
• 工作在-40°C至+85°C工業級溫度范圍

典型操作電路

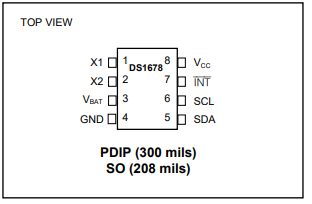

引腳配置

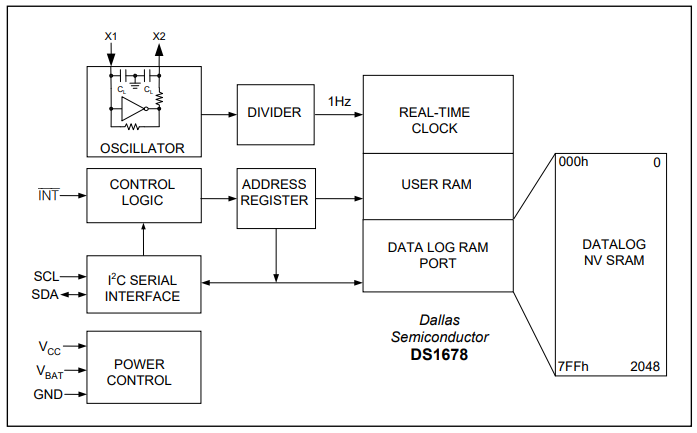

框圖

時間和日歷信息通過讀取/寫入相應的寄存器字節來訪問。請注意，有些位被設置為零。無論如何寫入，這些位的讀數始終為零。時間、日歷和報警寄存器的內容采用BCD格式，符合2000年標準。DS1678可以在12小時或24小時模式下運行。小時寄存器的位6定義為12或24小時模式選擇位。高電平時，選擇12小時模式。在12小時模式下，位5是AM/PM位，邏輯1為PM。在24小時模式下，第5位是第二個10小時位(20–23小時)。日寄存器在午夜時遞增。對應于星期幾的值是用戶定義的，但必須是連續的，例如，1等于星期日，2等于星期一，依此類推。不合邏輯的時間和日期條目導致未定義的操作。
讀取或寫入時間和日期寄存器時，輔助(用戶)緩沖器用于防止內部寄存器更新時出錯。讀取時間和日期寄存器時，用戶緩沖器在IC啟動時與內部寄存器同步。當時鐘繼續運行時，從這些輔助寄存器中讀取時間和日歷信息。每當寫入秒寄存器時，遞減計數鏈復位。寫傳輸發生在來自器件的應答上。一旦倒計時鏈復位，為了避免翻轉問題，必須在一秒鐘內寫入剩余的時間和日期寄存器。
DS1678還包含一個時間報警。報警寄存器位于寄存器08h-0Bh中。每個報警寄存器的位7是一個屏蔽位(表4)。當所有屏蔽位均為邏輯0時，當計時寄存器00h-03h中存儲的值與日期時間報警寄存器中存儲的值匹配時，報警每周發生一次。當每日報警寄存器的屏蔽位設置為1時，每天都會產生一個報警。當日期和小時報警屏蔽位設置為1時，每小時產生一次報警。同樣，當日、小時和分鐘報警掩碼位設置為1時，每分鐘都會產生一次報警。當日、小時、分鐘和秒報警屏蔽位設置為1時，每秒發生一次報警。作為防止未經授權篡改的安全措施，寫入任何存儲器位置或更改RTC和控制寄存器中的任何值都會停止事件日志任務，并將MIP位清零。
