1 案例說明

1. 設置網關采集歐姆龍PLC數據
2. 把采集的數據轉成EthernetIP協議轉發給其他系統。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

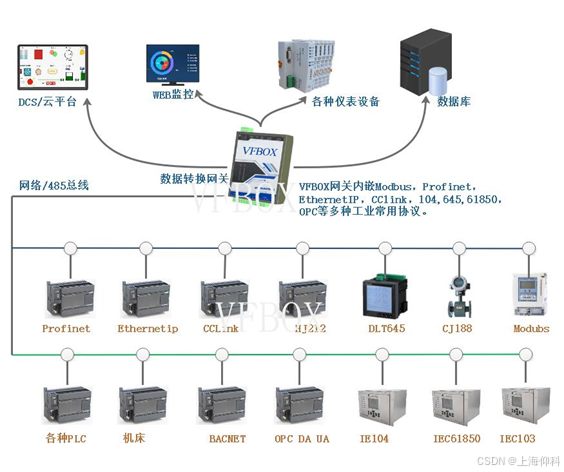

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. 仰科網關。支持采集歐姆龍PLC數據，EthernetIP協議轉發。
2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。
3. 網線、12V電源。

4 網關采集歐姆龍PLC數據

1. 打開vfbox studio軟件，點擊新建工程，點擊“新建設備”。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.
2. 網關可采集多種歐姆龍PLC型號的數據，FINS（網口，串口）系列，NJ/NX（網口）系列等。

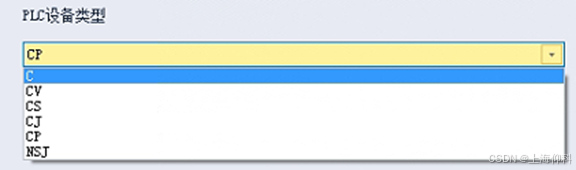

3. FINS（網口，串口）支持以下幾種類型：

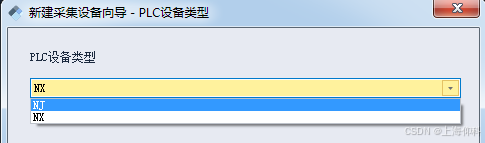

4. NJ/NX（網口）支持以下幾種類型

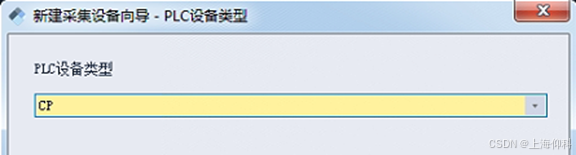

5. 以下以連接FINS CP型號為例說明。網關用網線連接到PLC。

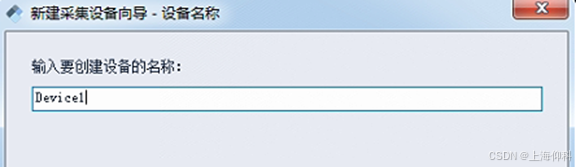

6. 輸入設備名稱

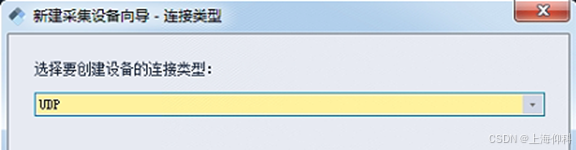

7. 選擇連接類型

8. 輸入PLC的IP地址和端口

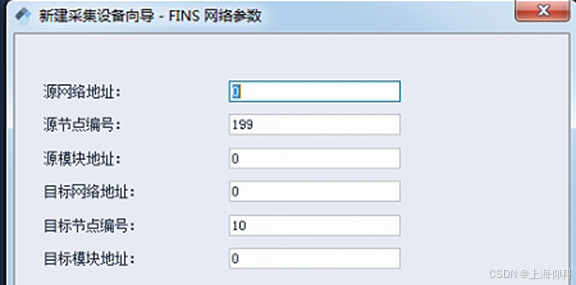

9. 輸入FINS網絡參數

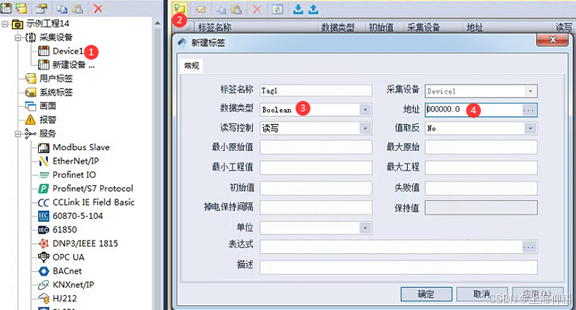

10. 新建一個標簽，采集一個數據。

11. 配置完成后點擊菜單“下載”，把工程下載到網關里。

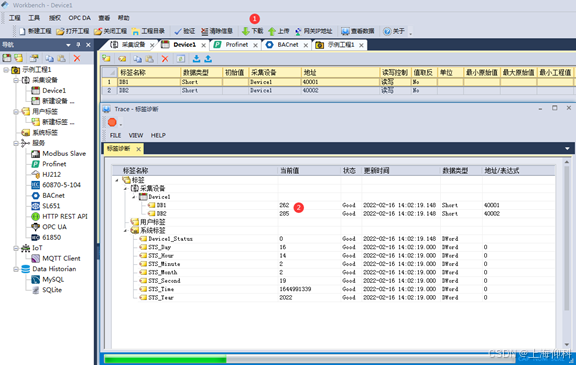

12. 點擊菜單“查看數據”，查看網關采集到的數據。


5 用EthernetIP轉發數據

1. 網關可以作為Ethernet/IP協議的從站，外部設備做Ethernet/IP的主站。

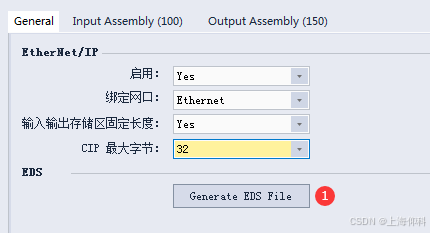

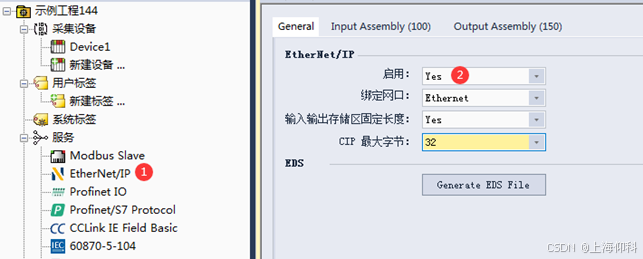

2. 到菜單“服務-EtherNet/IP”，啟用設置成Yes。


參數 說明
綁定網口 如果是單網口設備，不需要更改。
兩個網口的網關，選擇網關連接EthernetIP設備的網口。
輸入輸出存儲區固定長度 輸入輸出區的固定長度，一般選擇Yes。對應下面的“CIP最大字節”使用。如果選擇yes，CIP最大字節是32，則輸入區長度為32個字節，輸出區固定長度為32個字節
CIP最大字節 選擇輸入去和輸出區的最大字節長度。單位字節。
Input Assembly（100）， 輸入數據區，網關輸出給主站的數據，路徑地址是100
Output Assembly（150） 輸出數據區，主站輸出給網關的數據，路徑地址是150

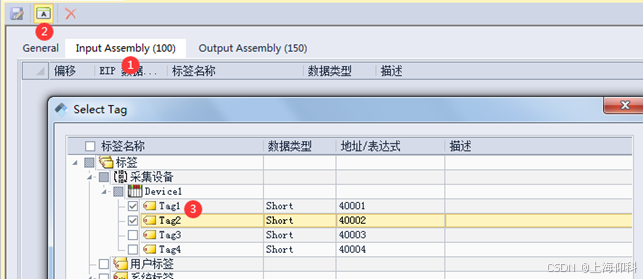

3. 點擊“Input Assembly”，添加兩個數據。Input Assembly是指外部系統來網關讀取的數據。

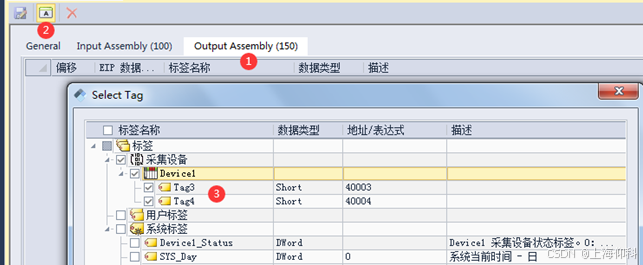

4. 點擊“Output Assembly”,添加兩個數據。Output Assembly是指外部系統要寫入到網關的數據。

5. 完成以上設置后，點擊下載，把工程下載的網關里。
6. 點擊“Generate EDS File”可以生成EDS文件，把生成的EDS文件下載到EthernetIP主站設備后，就可以和網關進行數據通信了。

7. 如果修改了某些參數，需要重新下載工程到網關中，并重新生產EDS文件，然后再導入到相應的設備中。

6 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。
5. 網關運行架構如下
