HT77221是一個2A降壓轉換器，具有極少的外部元件和低關斷電流。該器件具有快速瞬態響應的特點，輸出電容器采用低ESR（聚合物）或超低ESR（陶瓷），無需外部補償。該器件在輕載時以脈沖跳躍模式工作，達到高效。

特點：

2A降壓，內置100mΩ和60mΩ功率管

快速瞬態響應，外部元器件少

輸入電壓范圍：4.0V~30V

輸出電壓范圍：0.6V~13V

脈沖跳躍模式使得輕載下高效率

600kHz 開關頻率

關斷電流<=1uA (典型值)

軟起動，輸出預先有電壓時有啟動延遲

逐周期過流檢測限制

打嗝模式過流關斷

欠壓保護、過熱關斷保護，不鎖定可自動恢復

具有使能pin

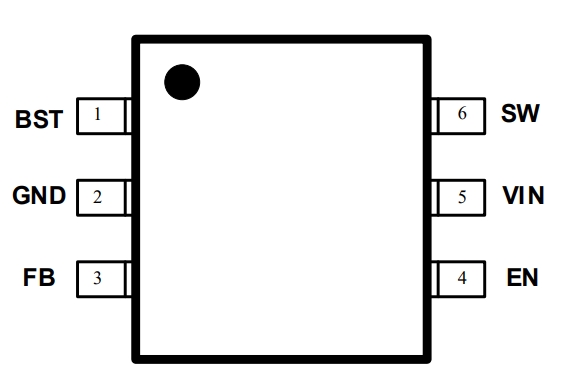

無鉛封裝，SOT23-6，兼容HT771219

應用

5V,12V或24V電源軌

電視

嵌入式系統

機頂盒

消費電子

工業電子

一篇一個知識點，本次分享什么是同步降壓變換器？

同步降壓變換器是一種常見的DC-DC變換器，用于將輸入電壓降至較低的輸出電壓。

工作原理如下

1、開關控制：

①高側MOSFET（Q1）：導通時，電流從輸入電源通過電感到達輸出電容和負載。

②低側MOSFET（Q2）：導通時，電感電流通過Q2續流，維持負載電流。

2、電感儲能：

①Q1導通時，電感儲能，電流上升。

②Q1關閉、Q2導通時，電感釋放能量，電流下降。

3、輸出濾波：

①輸出電容平滑輸出電壓，減少紋波。

4、PWM控制：

①通過調節Q1和Q2的占空比，控制輸出電壓。
