TPS7A05 是一款超小型、低靜態電流低壓差穩壓器 （LDO），可提供 200 mA 電流，具有出色的瞬態性能。該器件的輸出范圍為 0.8 V 至 3.3 V，典型精度為 1%。

TPS7A05，具有超低 I Q （1 μA） 消耗極低的靜態電流，可延長電池供電應用中的電池壽命。該器件可由可充電鋰離子電池、鋰原電池化學成分（如 Li-SOCl2、Li-MnO2）以及兩節或三節堿性電池供電。
*附件：采用小尺寸封裝的 TPS7A05 1μA 超低 IQ、200mA、低壓差穩壓器 數據表.pdf

TPS7A05 具有有源下拉電路，可在禁用時快速對輸出放電。

TPS7A05 完全指定用于 T J = –40°C 至 +125°C 工作溫度，采用標準 X2SON （DQN）、SOT-23（DBV 和 DBZ）和 DSBGA （YKA） 封裝。

特性

• 超低 I Q ： 1 μA（典型值），3 μA（最大值）
  • 我 接地 ：200 mA 時為 6 μA（典型值）
• 出色的瞬態響應
• 包：
  • 1.0 mm × 1.0 mm X2SON （4）
  • 0.65 mm × 0.65 mm DSBGA （4）
  • SOT-23 系列 （5）
  • SOT-23 系列 （3）
• 輸入電壓范圍：1.4 V 至 5.5 V
• 輸出精度：1% 典型值，3% 最大值
• 提供固定輸出電壓：
  • 0.8 V 至 3.3 V
• 極低的壓差：
  • 200 mA （3.3 V 時） 為 235 mV（最大值） 外 )
• 有源輸出放電
• 折返電流限制
• 使用 0.47μF 或更大的電容器時保持穩定

參數

方框圖

1. 產品概述

TPS7A05是一款超低靜態電流（IQ）的低壓差線性穩壓器（LDO），提供高達200mA的輸出電流。它采用小尺寸封裝，適用于可穿戴電子設備、超薄本、平板電腦、電子閱讀器、常開電源、機頂盒、游戲控制器、遙控器、玩具、無人機、無線手持設備和智能手機等便攜式電池供電設備。

2. 主要特性

• ?超低IQ?：典型值為1μA，最大值為3μA，地電流（IGND）典型值為6μA。
• ?輸出電壓范圍?：0.8V至3.3V，具有1%的典型精度。
• ?輸入電壓范圍?：1.4V至5.5V。
• ?低壓差?：最大235mV（在3.3V輸出，200mA負載條件下）。
• ?小尺寸封裝?：包括1.0mm×1.0mm X2SON、0.65mm×0.65mm DSBGA、SOT-23(5)和SOT-23(3)封裝。
• ?主動輸出放電?：通過內部MOSFET快速放電輸出電容。
• ?折返電流限制?：在過載或短路條件下限制輸出電流。

3. 電氣特性

• ?負載調節?：在100μA至200mA輸出電流范圍內，具有出色的負載調節能力。
• ?線性調節?：輸入電壓變化時，輸出電壓變化小。
• ? 電源抑制比（PSRR） ?：在不同頻率和輸出電流條件下表現出良好的電源抑制能力。
• ?啟動時間?：快速啟動，確保輸出電壓迅速達到穩定狀態。

4. 功能描述

• ?優秀的瞬態響應?：對負載瞬態變化具有快速響應能力，確保輸出電壓穩定。
• ? 欠壓鎖定（UVLO） ?：防止在輸入電壓過低時啟動器件，保護電路免受損壞。
• ?熱關斷保護?：當結溫超過熱關斷溫度時，自動關斷輸出以保護器件。

5. 應用信息

• ?推薦電容器類型?：使用低ESR陶瓷電容器作為輸入和輸出電容。
• ?布局指南?：提供詳細的布局指南和布局示例，幫助用戶優化PCB布局，提高電路性能。
• ?負載瞬態響應?：討論負載瞬態響應的影響因素，并提供優化建議。
• ?電源耗散?：討論電源耗散對電路可靠性的影響，并提供估算結溫的方法。

6. 典型應用電路

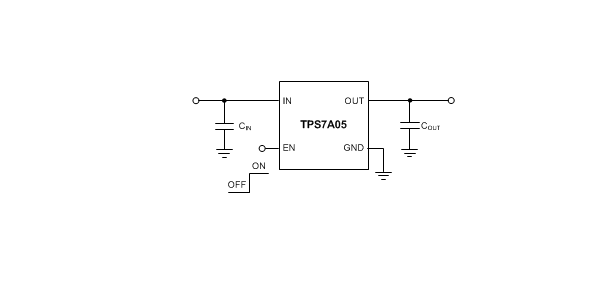

數據表中提供了詳細的典型應用電路圖，包括輸入電容、輸出電容和使能引腳的連接方式。同時，還提供了設計要求和詳細設計步驟，以幫助用戶實現可靠的設計。

7. 文檔與支持資源

• ?數據表?：提供了詳細的技術規格、電氣特性和應用信息。
• ?相關文檔?：包括評估模塊用戶指南和應用報告等。
