概述
LTC5589 是一款專為低功率無線應用而設計的直接轉換 I/Q 調制器，其可在一個 RF 載波上實現差分基帶 I 和 Q 信號的直接調制。 通過給 I 和 Q 輸入端施加 90° 相移信號可以實現單邊帶調制或邊帶抑制上變頻。 可把 I/Q 基帶輸入端口 AC 或 DC 耦合至一個具有大約 1.4V 共模電壓電平的電源。 SPI 接口負責控制電源電流、調制器增益，并提供 I 和 Q 增益及相位失衡的調節以優化 LO 載波饋通和邊帶抑制。 可利用正弦波或方波 LO 驅動來驅動 LO 端口。 LO 和 RF 端口上的一個固定 LC 網絡可覆蓋 700MHz 至 6GHz 的工作范圍。 可啟動一個片內溫度計以補償增益-溫度變化。 采用一個片內二極管能夠完成更加準確的溫度測量。 此外，還可以采用一個連續模擬增益控制 (VCTRL) 引腳來實現快速功率控制。
數據表：*附件：LTC5589 700MHz至6GHz低功率直接正交調制器技術手冊.pdf

應用

• 無線傳聲器
• 電池供電型無線電裝置
• 矢量調制器
• 2.45GHz 至 5.8GHz 發送器
• 軟件定義無線電 (SDR)
• 軍用無線電

特性

• 頻率范圍：700MHz 至 6GHz
• 低功率：2.7V 至 3.6V 電源；29.5mA
• 低的 LO 載波泄漏：在 1.8GHz 時為 –43dBm
• 邊帶抑制：在 1.8GHz 時為 –50dBc
• 輸出 IP3：在 1.8GHz 時為 19dBm
• 低RF 輸出噪聲層：-157dBm/Hz (在 30MHz 偏移、PRF = 1.8dBm、fRF = 2.17GHz)
• 正弦波或方波 LO 驅動
• SPI 控制：
  • 可調增益： 19dB (1dB 步進)
  • 產生的電源電流：9mA 至 39mA
  • I/Q 偏移調節：–64dBm LO 載波泄漏
  • I/Q 增益 / 相位調節：–1dBc 邊帶抑制
• 24 引腳 4mm x 4mm 塑料 QFN 封裝

典型應用

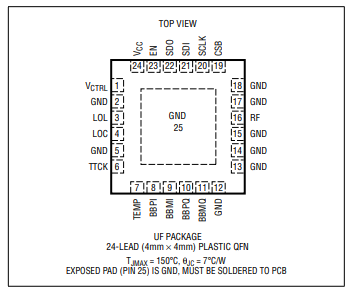

引腳配置

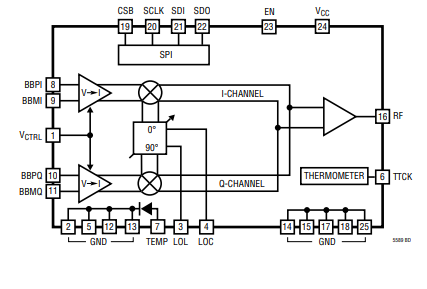

框圖

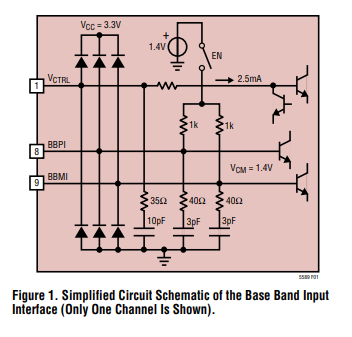

基帶輸入(BBPI、BBMI、BBPQ、BBMQ)的差分輸入阻抗約為1.8kQ，如圖1所示。基帶帶寬取決于源阻抗和頻率設置(寄存器x00)。建議在基帶低通濾波器設計中補償基帶輸入阻抗，以實現最佳增益平坦度與基帶頻率的關系。表2給出了各種LO頻率和增益設置下(各)基帶輸入的S參數。

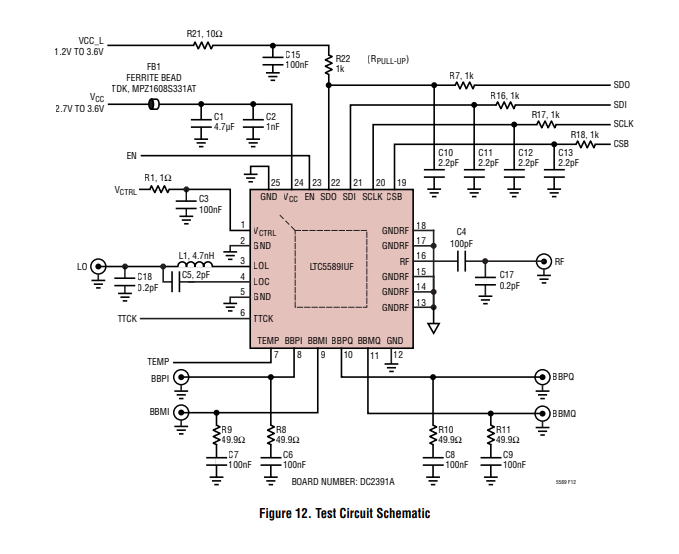

圖12顯示了評估板原理圖。裸露焊盤需要良好的接地連接。如果做得不好，射頻性能會下降。圖13和14顯示了評估板的元件側和底面。鐵氧體磁珠FB1在Vcc突然連接到電壓源的情況下限制電源電壓斜坡速度。
