概述
AD8348是一款寬帶正交解調器，集成有中頻(IF)可變增益放大器(VGA)和基帶放大器，適用于通信接收機，可進行從中頻直接到基帶頻率的正交解調?；鶐Х糯笃骺梢耘c雙通道ADC直接接口，如AD9201、AD9283和AD9218等，用于數字化和后處理。

中頻輸入信號通過X-AMP? VGA饋入兩個吉爾伯特混頻器中。中頻VGA提供44 dB的增益控制。精密增益控制電路為VGA設置線性dB增益特性，并提供溫度補償。LO正交分相器采用2分頻分頻器，在整個工作頻率范圍內實現高正交精度和幅度平衡。

AD8348采用先進的雙極性工藝制造，以3 V或5 V單電源供電，提供節省空間的28引腳超薄緊縮小型(TSSOP)封裝，額定溫度范圍為–40oC至+85oC。
數據表：*附件：AD8348 50MHz 至1,000MHz正交解調器技術手冊.pdf
特性

• RF輸入范圍：50 MHz至1000 MHz
• 集成45 dB的線性dB VGA中頻放大器
• 集成基帶輸出放大器
• 解調帶寬：75 MHz
• 正交相位精度：0.5°
• 振幅平衡：0.25 dB
• 三階交調截點(IIP3)：+28 dBm（最小增益）
• 噪聲系數：11 dB（最大增益）
• 低LO驅動：–10 dBm
• 2.7 V至5.5 V單電源供電，具有省電功能

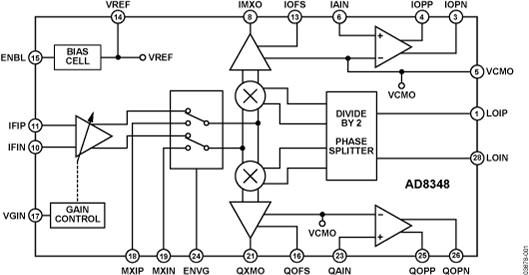

功能框圖

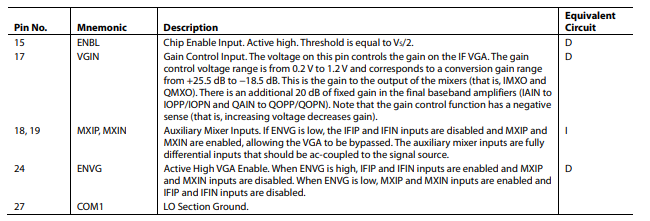

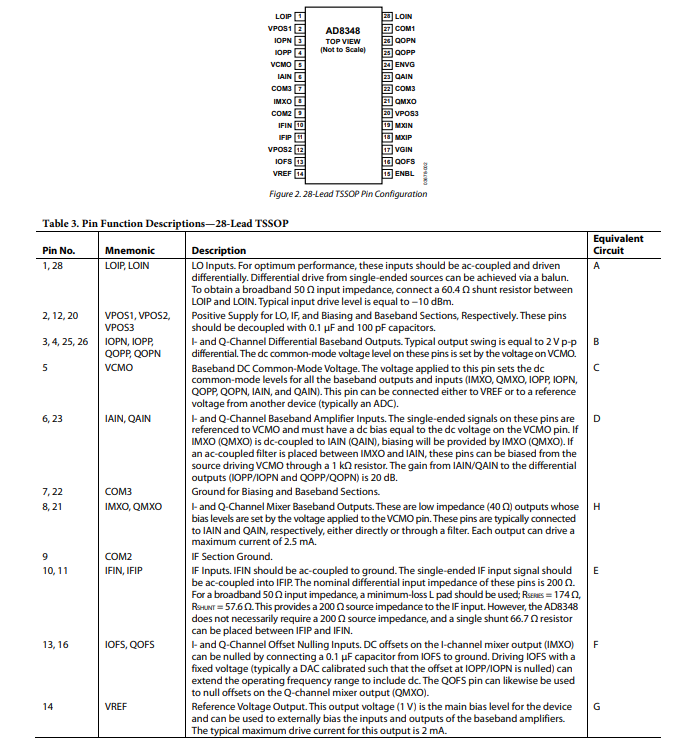

引腳配置和功能描述

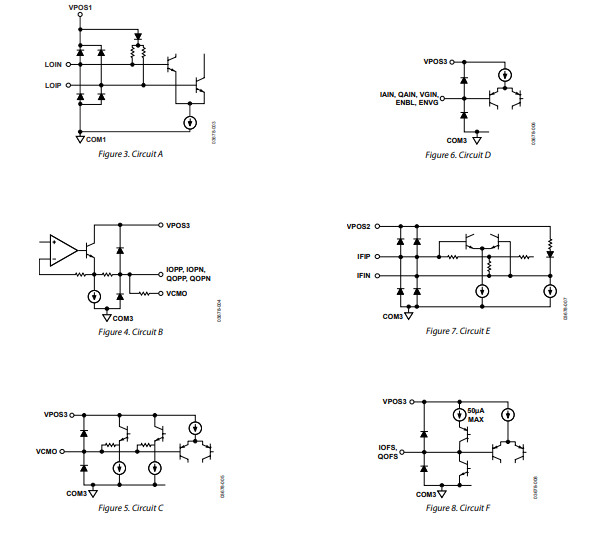

等效電路

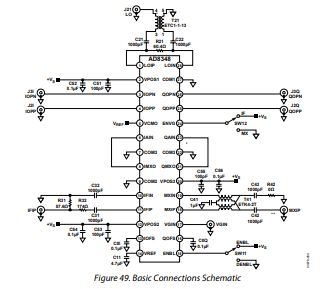

圖49顯示了AD8348的基本連接原理圖。
