在無線通信、雷達測試、射頻電路調試等領域，頻譜分析儀是必不可少的測試工具。其中，是德科技（Keysight）N9020A 頻譜分析儀以其高性能、廣泛的頻率范圍和強大的信號分析能力，成為眾多工程師的理想選擇。本文將詳細介紹 N9020A 的性能特點、主要功能以及實際應用場景，幫助讀者了解其在高頻測試中的重要作用。

一、N9020A 頻譜分析儀概述

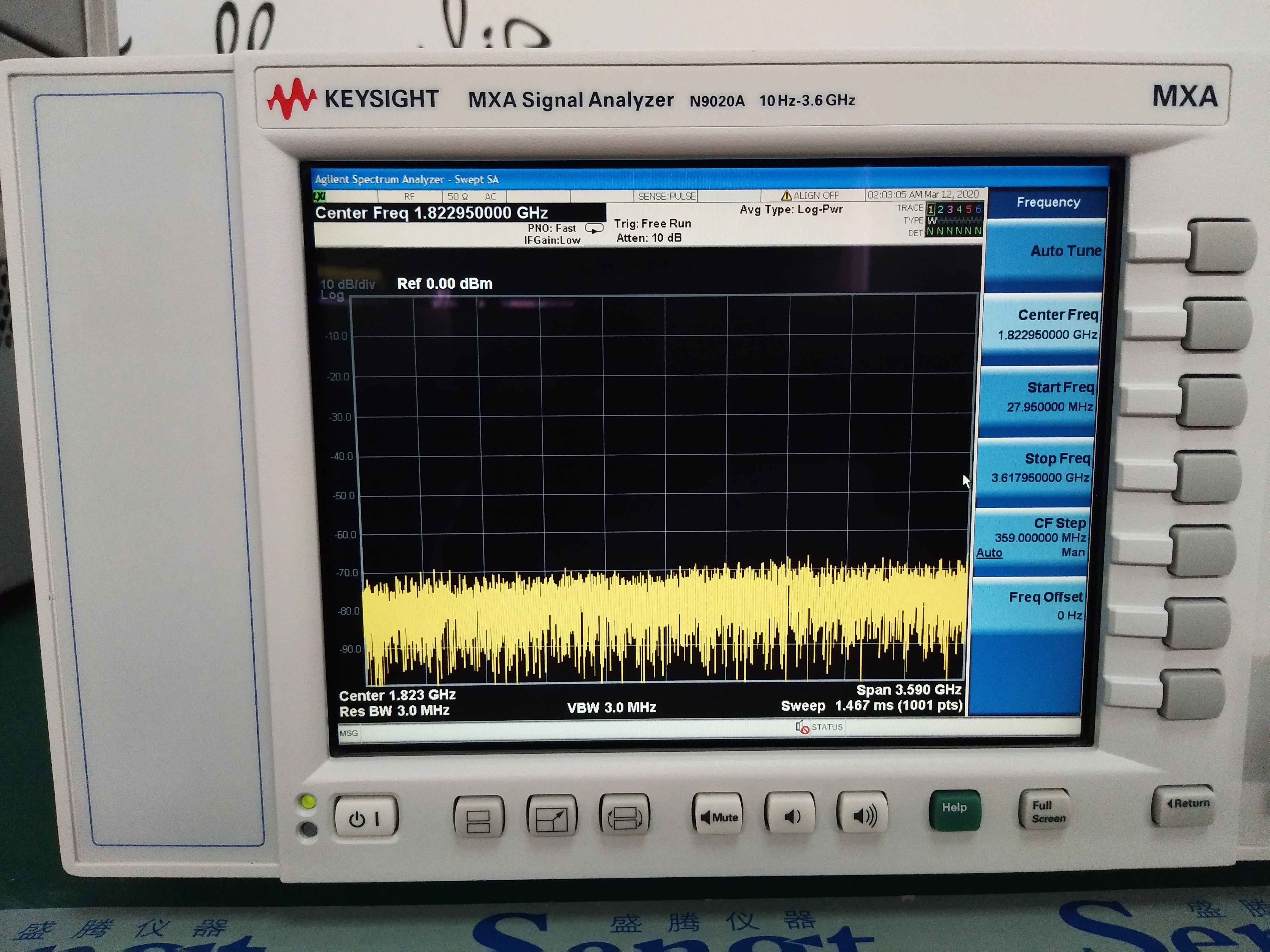

N9020A 頻譜分析儀屬于是德科技的 X 系列信號分析儀，主打高性能信號測量，適用于研發、生產和維護等多個場景。其頻率范圍涵蓋 10 Hz 至 50 GHz（根據配置不同），并支持?jǐn)U展至 110 GHz 以上，可滿足當前主流射頻及微波通信系統的測試需求。此外，該儀器采用現代化的用戶界面，并集成了強大的測量應用軟件，使得測試過程更加高效便捷。

二、N9020A 的核心性能

1. 寬頻率覆蓋范圍

N9020A 具備多個頻率范圍配置，標準版本支持 10 Hz 至 26.5 GHz，用戶可根據需要選擇 3.6 GHz、8.4 GHz、13.6 GHz、26.5 GHz 或 50 GHz 版本，并可擴展至 110 GHz 以上，以適應不同的無線通信、雷達及電子戰等應用場景。

2. 卓越的信號分析能力

高達 75 dB 的 SFDR（無雜散動態范圍）：可在復雜信號環境中精準分辨微弱信號。

優異的相位噪聲性能：在 10 kHz 頻偏處的相位噪聲可低至 -114 dBc/Hz，使其成為精密測量的理想工具。

最大 160 MHz 的分析帶寬：可用于寬帶通信、雷達及 5G NR 測試。

3. 強大的測量應用功能

N9020A 內置多種測量應用軟件，例如：

通用頻譜分析：用于傳統頻譜測量，如功率、電平、互調失真、鄰道功率比（ACPR）等。

矢量信號分析（VSA）：用于解調和分析復雜的數字調制信號，如 QAM、QPSK、OFDM 等，支持 5G、Wi-Fi、LTE 等標準。

EMI 預一致性測試：用于評估電子產品的電磁兼容性（EMC）。

噪聲系數測量：適用于射頻前端及低噪聲放大器（LNA）的性能分析。

4. 模塊化設計，靈活擴展

N9020A 采用模塊化設計，用戶可根據需求添加不同的測量軟件和硬件選件，例如實時頻譜分析（RTSA）、數字解調、脈沖分析等，極大提高了設備的適用性和可擴展性。

三、N9020A 的典型應用場景

1. 無線通信測試

N9020A 廣泛應用于 5G、LTE、Wi-Fi 等無線通信系統的研發和測試，能夠精準分析信號的頻譜特性、調制質量和帶內干擾情況。其 160 MHz 分析帶寬使其能夠應對 5G 毫米波信號的測量需求。

2. 雷達與電子戰信號分析

在雷達和電子戰系統中，N9020A 可用于測量脈沖信號的特性，如脈沖寬度、脈沖間隔、頻譜泄露等。其高動態范圍和低相位噪聲特性，使其能夠精確分析雷達發射機和接收機的性能。

3. 射頻器件與系統測試

工程師可使用 N9020A 進行射頻放大器、濾波器、混頻器等元器件的測試。例如，在評估功率放大器（PA）時，N9020A 可測量其增益、互調失真、諧波抑制等關鍵參數，以確保器件性能符合設計要求。

4. EMI 預一致性測試

對于電子產品開發，N9020A 可用于預先評估產品是否符合電磁兼容（EMC）標準。通過測量設備的輻射發射和傳導發射，研發人員可提前發現并優化產品的電磁干擾特性，避免正式認證階段的失敗風險。

四、N9020A 的優勢與對比

與同級別頻譜分析儀相比，N9020A 具備以下突出優勢：

測量精度高：其低噪聲本底和高動態范圍，使得測試數據更加可靠。

功能豐富：集成了多種測量應用軟件，可適應不同測試需求。

可擴展性強：可通過選件升級分析帶寬、實時頻譜分析等功能，保護用戶投資。

是德科技品牌背書：作為全球知名電子測試儀器廠商，是德科技提供穩定的產品質量和完善的技術支持。

與羅德與施瓦茨（R&S）FSW 系列相比，N9020A 在分析帶寬和高頻測試方面稍遜一籌，但在通用測試和價格性價比方面更具競爭力。對于大部分射頻工程師而言，N9020A 已能滿足常規的信號分析需求。

五、總結

N9020A 頻譜分析儀憑借寬頻率覆蓋、高動態范圍、強大的信號分析能力和靈活的擴展性，在無線通信、雷達、射頻測試和 EMC 評估等領域發揮著重要作用。無論是研發人員、測試工程師，還是生產制造企業，N9020A 都是一款值得信賴的高性能測試儀器。如果您需要一款兼具精度和靈活性的頻譜分析儀，N9020A 無疑是一個優質的選擇。

以上就是對是德 N9020A 頻譜分析儀的全面介紹，希望能幫助您更好地理解其功能和應用價值。
