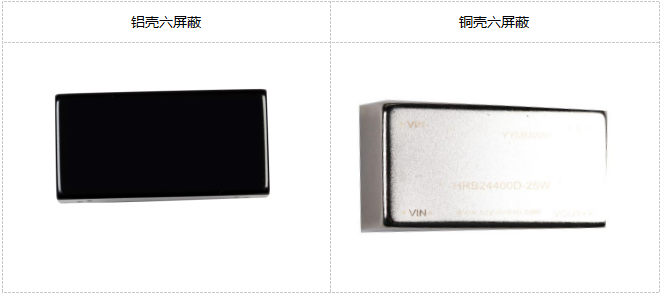

產品特點

效率高達 80%以上

1*2英寸標準封裝

單電壓輸出

穩壓輸出

工作溫度: -40℃~+85℃ 阻燃封裝，

滿足UL94-V0 要求

溫度特性好

可直接焊在PCB 上

產品應用

HRB W2~25W 系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為：4.5~9V、9~18V、18~36V及36~72VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出單電壓：50V、100VDC、110VDC、150VDC、200VDC、250VDC、400VDC、500VDC、600VDC、800VDC、1000VDC等，具有功率密度大，輸出功率高，應用范圍廣等優點。

技術參數

HRB隔離升壓產品型號選擇指南

HRBxxxxxxD-xxW-REM

1. 輸入電壓值,可根據客戶的需求設定最小輸入值電壓

2. 輸出電壓值,如果只是給定一個電壓值,就是不帶調節端的產品,如果給定一個范圍,那就是帶ADJ調節端的產品,具體電位器的電阻值,可根據產品標簽上值來匹配.

3. 功率大小都可以按客戶的具體要求來訂制,因為每一款升壓模塊都是特殊的,所以不存在訂制產品費用.

4. 開關控制端,當需要控制高壓關斷的時候就要加上這個后綴,這個控制端子是低電位有效,高于2V就可以關斷輸出高電壓；需要輸出高電壓的時候,直接給定低于1V的電壓或者直接短接到負輸入端既可.

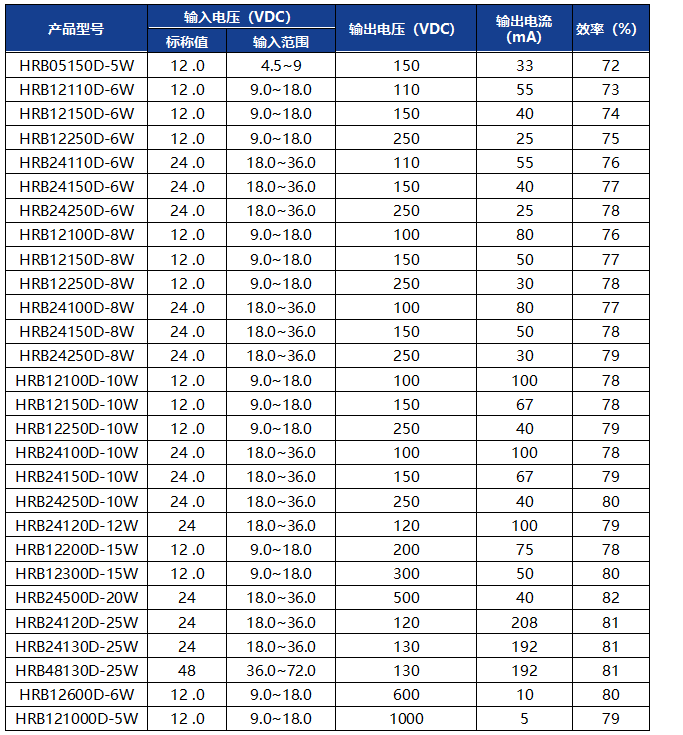

部分產品型號參數

備注：此上型號，只是常用型號，有另外電壓選型，請與我公司聯系。

產品舉例說明

1、型號：HRB12110D-10W，輸出端E2電容可選 22UF/200V的電解電容。 輸入電壓Vin：9~18VDC；輸出電壓Vout：110VDC；輸出功率：10W

2、型號：HRB24200~300D-10W，輸出端E2電容可選 10UF/450V的電解電容。 輸入電壓Vin：18~36VDC；輸出電壓Vout：250VDC；輸出功率：10W

3、型號：HRB24500D-6W-REM ,輸出端E2電容可選10UF/450V的電解電容兩個進行串聯來來濾波 輸入電壓Vin：18~36VDC；輸出電壓Vout：500VDC；輸出功率：6W 帶控制高壓輸出的REM端。

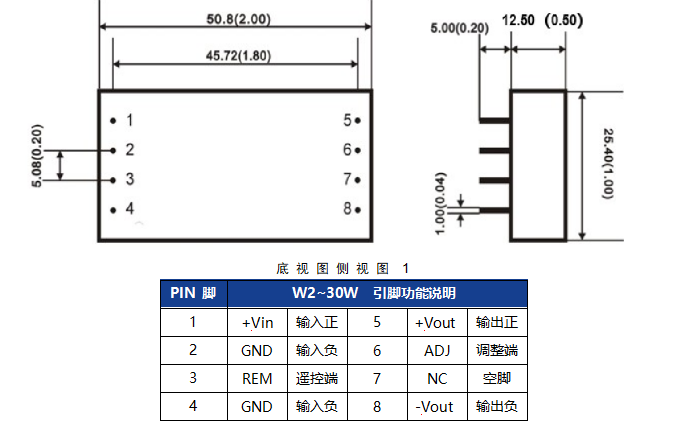

外型尺寸及引腳描述

HRB 0.2~25W 系列 產品尺寸：50.8x25.4x12.5 單位: mm

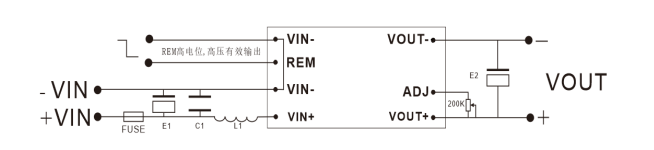

產品應用原理圖及器件選型

1. FUSE:1.5~2 倍的最大輸入電流

2. E1:至少兩倍的輸入電壓耐壓容量 47~220UF

3. C1:0.1UF/50V

4. L1:10~100UH 2 倍的最大輸入電流,可選加

5. E2 至少1.5 倍的輸出高壓耐壓,容值建議值 10~47UF,要選用高頻低阻型的電解電容.

6. 6ADJ(200K):如果需要電壓調節,就必須接這個電位器,或者改用電阻替換,短接時輸出 最低電壓值,每增加10K的電阻,電壓升高2.5V(低于150V時)或5V(高于200V時).REM控制端:高電位有效高電壓輸出.

7. 7REM控制端:高電位有效高電壓輸出.
